1. Меры выравнивания распределения напряжения в изоляционных конструкциях.
Имеется несколько путей улучшения распределения напряжения по элементам гирлянды:
А) Применение изоляторов большой собственной емкости.
Б) Используют изоляторы, покрытые полупроводящей глазурью, что увеличивает активную составляющую продольного тока гирлянды и снижает влияние поперечных емкостных токов.
В) Применяют защитную арматуру в виде экранных колец, рогов, восьмерок, которые монтируют на обоих или только линейном конце гирлянды, расщепление.
Напряжение между
изоляторами гирлянды распределяется
неравномерно. Причину неравномерности
можно выяснить с помощью схемы замещения,
где
- собственная емкость каждого изолятора
(40…70 пФ);
- емкость металлической арматуры
изолятора относительно земли (4…5 пФ);
-
емкость относительно провода (0,5…1,0
пФ). Емкости
одинаковы, поскольку гирлянды комплектуются
из однотипных изоляторов. Величина
паразитных емкостей
и
зависит от типа гирлянды (поддерживающая
или натяжная) и от места изолятора в
гирлянде.
Абсолютная
величина паразитной емкости
зависит от наличия или отсутствия
выравнивающей арматуры на проводе и от
числа проводов в расщепленной фазе.
Однако практически всегда
.
Если
бы паразитные емкости
и
отсутствовали,
то напряжение по элементам гирлянды
распределялось бы равномерно, так как
через емкости
протекал бы один и тот же ток, создавая
одинаковые падения напряжения на каждом
изоляторе
.

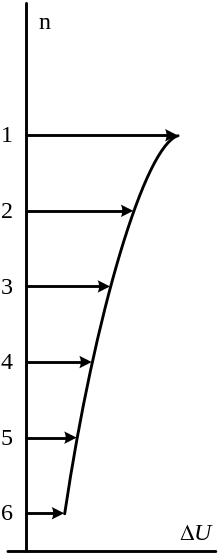

При наличии емкостей и токи, текущие через них, существенно искажают такое линейное (равномерное) распределение напряжения. Действительно, если учесть только и , то токи, текущие от провода через емкости в гирлянде, будут разными за счет частичной подпитки через . Наибольший ток будет протекать через наиболее удаленный от провода изолятор, вызывая на нем наибольшее падение напряжения
схема замещения гирлянды
при
;
при
;
при
учете
и
Так как
,
то одновременное их действие исказит
картину распределения напряжения так,
что наибольшее напряжение будет на
изоляторах, примыкающих к проводу,
наименьшее – в средней части гирлянды
и некоторое повышение на изоляторах у
заземленной траверсы
Чтобы уменьшить неравномерность распределения и избежать появления короны при рабочем напряжении, применяют защитную арматуру, которую укрепляют на конце гирлянды со стороны провода. При этом емкость возрастает, что уменьшает долю напряжения, приходящегося на ближайшие к проводу изоляторы. Аналогично при применении расщепленных проводов.
При
увлажнении загрязненных изоляторов и
при дожде в схему замещения необходимо
ввести сопротивление утечки по поверхности
изолятора (R),
шунтирующее собственную емкость. При
чистой и сухой поверхности изолятора
,
поэтому распределение напряжения
зависит только от емкостей
.
При сильном загрязнении и увлажнении
поверхности изоляторов, когда
,
распределение напряжения вдоль гирлянды
зависит главным образом от сопротивления
утечки.
