20. Действующее и среднее значения синусоидальных тока, эдс и напряжения

Для установления эквивалентности переменного тока в отношении энергии и мощности, общности методов расчета, а также сокращения вычислительной работы изменяющиеся непрерывно во времени токи. ЭДС и напряжения заменяют эквивалентными неизменными во времени величинами. Действующим или эквивалентным значением называется такой неизменный во времени ток, при котором выделяется в резистивном элементе с активным сопротивлением r за период то же количество энергии, что и при действительном изменяющемся синусоидально токе.

Энергия за период, выделяющаяся в резистивном элементе при синусоидальном токе,

При неизменном во времени токе энергия

Приравняв правые части

получим действующее значение тока

Таким образом, действующее значение тока меньше амплитудного в √2 раз.

Аналогично определяют действующие значения ЭДС и напряжения:

Действующему значению тока пропорциональна сила, действующая на ротор двигателя переменного тока, подвижную часть измерительного прибора и т. д. Когда говорят о значениях напряжения, ЭДС и тока в цепях переменного тока, имеют в виду их действующие значения. Шкалы измерительных приборов переменного тока отградуированы соответственно в действующих значениях тока и напряжения. Например, если прибор показывает 10 А, то это значит, что амплитуда тока

и мгновенное значение тока

При анализе и расчет выпрямительных устройств пользуются средними значениями тока, ЭДС и напряжения, под которыми понимают среднее арифметическое значение соответствующей величины за полпериода (среднее значение за период, как известно, равно нулю):

Аналогично можно найти средние значения тока и напряжения:

Iср = 2Iт /π; Uср = 2Uт /π.

Отношение действующего значения к среднему значению какой-либо периодически изменяющейся величины называется коэффициентом формы кривой. Для синусоидального тока

21 Законы Ома и Кирхгофа в комплексной форме.

Урав-ие представляет собой закон Ома для цепи синусоидального тока в комплексной форме

(3,9)

где Z – комплексное сопротивление, Ом.

В общем случае Z имеет некоторую действительную часть R и некоторую мнимую часть jX,

Уравнение 3.9 можно записать иначе. Разделим обе его части на и перейдём от комплексных амплитуд и к комплексам действующих значений и

По первому закону Кирхгофа, алгебраическая сумма мгновенных значений токов, сходящихся в любом узле схемы равна нулю:

Подставив вместо выражение и вынеся за скобку, получим . Таким образом,

- первый закон Кирхгофа в комплексной форме.

Для замкнутого контура сколь угодно сложной электрической цепи синусоидального тока можно составить уравнение по второму закону Кирхгофа и представить в комплексной форме:

Пассивные элементы r, l, c в цепи синусоидального тока

22 Резистивный элемент

В электрической цепи с резистивным элементом R ток изменяется по синусоидальному закону с начальной фазой ,то есть

Напряжение на зажимах резистора

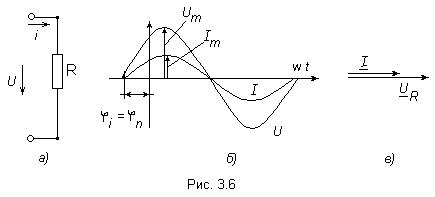

где - амплитудное значение напряжения на зажимах резистора, - начальные фазы напряжения и тока. Кривые изменения напряжения и тока i (рис. 3.6б) в один и тот же момент времени t достигают максимального значения и одновременно проходят нулевые значения. Иначе говоря, обе кривые совпадают по фазе (рис. 3.6в).

Векторы и совпадают по направлению (угол φ=0). Переходя к действующим значениям можно записать

Сопротивление переменному току будет больше, чем постоянному за счет неравномерного распределения тока в проводе и потерь энергии в окружающую среду. Поэтому в отличие от сопротивления постоянному току сопротивление R в цепи переменного тока называется активным.
