14. Изготовление переплетных крышеК и обложек

Переплетная крышка и обложка являются завершающим элементом оформления в длительном процессе полиграфического выпуска издания. Просчеты и ошибки в их изготовлении могут свести на нет качественное исполнение всех предшествующих этапов полиграфического производства.

Общая схема изготовления переплетных крышек (за исключением пластмассовых крышек) выглядит следующим образом:

– определение размеров деталей переплетной крышки;

– раскрой материалов;

– сборка переплетной крышки;

– сушка;

– каландрирование;

– отделка крышки;

– выгибка шпации.

14.1. Определение размеров деталей переплетных крышек и обложек

В основу расчетов деталей переплетных крышек и обложек положены размеры книжных блоков: формат издания и его толщина. При расчете размеров заготовки для обложек следует помнить, что обложка присоединяется к необрезанному блоку и впоследствии вместе с ним обрезается с трех сторон. Поэтому для расчетов используется формат блока до обрезки. Переплетная крышка соединяется с блоком после обрезки с трех сторон и поэтому ее детали должны определяться по размерам обрезанного блока.

Размер необрезанного блока определяется как теоретический размер доли издания, например: для издания форматом 84×108/₃₂ ширина необрезанного блока составляет 108/8 = 13,5см, высота необрезанного блока 84/4 = 21 см.

Размер блока после обрезки (в среднем 0,5 см с каждой из трех сторон) составит 13×20 см.

Толщину блока для прямого корешка теоретически можно рассчитать по следующей формуле:

, (14.1)

где Т_бл – толщина блока в корешке при его прямой геометрической форме;

D – доля издания;

V – объем издания ф.п.л.;

δ_б – толщина тиражной бумаги;

δ_пр – толщина форзацной бумаги;

N_пр – количество листов приклеек или листов в тетрадях другого вида бумаги;

n – количество тетрадей в блоке, шт.;

δ_н – толщина ниток при потетрадном шитье

Если корешок подвергается круглению или круглению и отгибке фальцев, то для расчета деталей крышки необходима длина дуги корешка.

Длина дуги кругленного корешка L_к:

L_к= Т_бл + С, (14.2)

где С = 3 мм при Т_бл меньше 20 мм;

С = 4 мм при Т_бл более 20 мм.

Длина дуги кругленного с отогнутыми фальцами:

L_коф = 1,11 Т_бл + С. (14.3)

Ряд размеров элементов переплетной крышки не рассчитывается, а установлен эмпирически и зависит от форматов изданий. К таким элементам относится размер верхних и нижних кантов (К_вн), а также переднего (К_п). Кант – это размер, на который переплетная крышка больше размера обрезанного блока по сторонам обреза. Неизменным является ширина загибки покровного материала (Ш_з). В таблице 14.1 приведены размерные показатели некоторых элементов переплетных крышек в зависимости от формата издания.

Таблица 14.1

Показатели для расчета размеров деталей переплетных крышек

Формат	Квн, мм	Кп, мм	Шз, мм	Шс, мм	О, мм
Малый	2	3	15	10	4
Средний	3	4	15	12	4
Большой	4	5	15	14	5

Показатели (Ш_с – ширина склейки корешкового материала с картонными сторонками и О – величина отступа покровного материала от картонной сторонки) относятся к переплетной крышке тип 5 (см. рис. 14.2). Важным показателем, определяющим хорошее раскрывание книги и ее долговечность, является ширина расстава (расстав – расстояние между картонной сторонкой и отставом). Ширина расстава зависит от толщины картона для сторонок К_с и геометрической формы корешка. Прямой корешок требует применения жесткого отстава из картона, толщину которого следует учитывать в размере расстава, поэтому расчет ширины расстава для прямого и кругленного корешка будет различаться:

Р_п = 5+К_с+К_от; (14.4)

Р_к = 5+К_с, (14.5)

где К_с – толщина картона сторонок;

К_от – толщина картона отстава.

Толщина картона для сторонок зависит от формата и объема издания, с их увеличением толщина возрастает от 1,5 до 3 мм. Картон толщиной 1мм подвержен сильному короблению и не рекомендуется для сторонок переплетных крышек.

На прочность связи блока с переплетной крышкой большое влияние оказывает ширина шпации (расстояние между сторонками). Если шпация мала, то в переплетную крышку невозможно вставить блок, крышка будет постоянно самопроизвольно открываться и произойдет отрыв форзаца вместе с крышкой от блока при первых раскрываниях. При слишком большой шпации отрыв произойдет через 30–40 раскрываний, кроме этого, крышка не будет плотно прилегать к корешку блока, что ухудшает внешний вид.

Ш_ш = Т_бл + 2Р, (14.6)

где Ш_ш – ширина шпации;

Т_бл – толщина прямого корешка или L_к, L_коф;

P – ширина расстава.

Ошибки в определении размера шпации связаны главным образом с неправильным расчетом расставов или Т_бл, допуск на ширину шпации только положительный (+1 мм). При ручном изготовлении переплетных крышек для правильной приклейки картонных сторонок из картона вырезают шаблон, равный по ширине шпации, а по высоте больше заготовки покровного материала. Этот шаблон иногда называют на производстве шпацией.

Отстав – это полоска бумаги или картона, равная по ширине Т_бл, или L_к, L_коф (длина дуги кругленного или кругленного с отгибкой фальцев), а по высоте определяется по следующей формуле:

В_от = В_кс – 1, (14.7)

где В_кс – высота картонной сторонки.

Если В_от>В_кс, то будет затруднена загибка покровного материала.

Элементы переплетных крышек тип 7, 5 и интегрального, подлежащие расчету, представлены на рисунках 14.1–14.3.

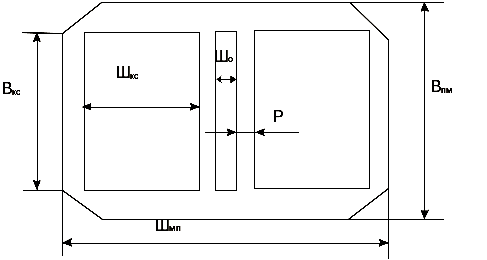

Рис. 14.1. Схема переплетной крышки тип 7

Ниже приведены формулы для расчета деталей переплетной крышки тип 7

Ш_кс = Ш – Р + К_п; (14.8)

В_кс = В + 2К_вн; (14.9)

Ш_о = Т_бл = L_к = L_коф; (14.10)

Ш_пм = Т_бл +2(Ш + К_п + К_с + Ш_з); (14.11)

В_пм = В + 2К_вн + 2К_с + 2Ш_з; (14.12)

где Ш – ширина обрезанного блока;

В – высота обрезанного блока;

Ш_кс – ширина картонной сторонки;

Ш_о – ширина отстава;

Ш_пм – ширина покровного материала;

В_пм – высота покровного материала.

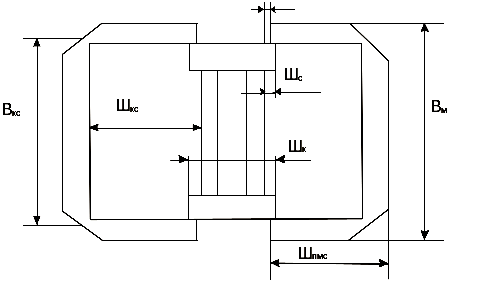

Рис. 14.2. Схема переплетной крышки тип 5

Детали для переплетной крышки тип 5 рассчитываются по формулам

Ш_пмс = Ш + К_п + К_с + 3 – Р – О; (14.13)

Ш_к = L_коф +2P + 2Ш_с; (14.14)

где Ш_пмс – ширина покровного материала для сторонок

Ш_к – ширина материала для корешка.

Расчет Ш_кс, В_кс, В_пмс производится по формулам (14.8), (14.9), (14.12)

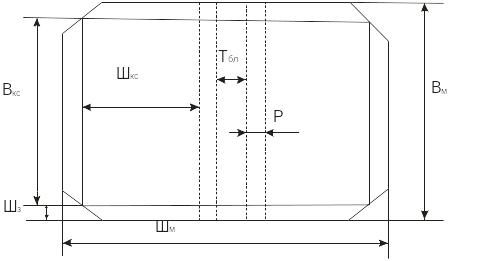

Рис.14.3. Схема интегральной переплетной крышки

Детали для интегральной переплетной крышки рассчитываются следующим образом:

Ш_м = Т_бл + 2(Ш+К_п+Ш_з+К_м);

В_м = В + 2(К_вн+К_м+Ш_з),

где Ш_м – ширина заготовки материала;

В_м – высота заготовки материала;

К_м – толщина заготовки материала.

Расчет размеров Ш_кс, В_кс, Р, Т_бл производится по формулам (14.8), (14.9), (14.4), (14.1), значения К_п, К_вн, Ш_з берутся из таблицы 14.1.

Для переплетных крышек тип 8, 9 расчет размеров картонных сторонок производится по формулам (14.8)–(14.9). Ширина покровного материала для сторонок рассчитывается по формуле:

Ш_пмс = Ш + К_п – р + 2(К_с+Ш_з).

Высота покровного материала В_пмс рассчитывается по формуле (14.6). Ширина корешкового материала для переплетных крышек тип 8 определяется по формуле

Ш_к8 = Т_бл + 2(К_от+р+Ш_с).

Расчет размеров обложек тип 1, 2, 3 производится по следующим формулам:

Ш_м = Т_бл + 2Ш + 2Т_м

где Ш_м – ширина заготовки обложки;

Ш – ширина необрезанного блока;

Т_м – толщина материала обложки.

Высота заготовки соответствует высоте необрезанного блока.

В размере обложки с клапанами:

Ш_м = Т_бл +2 К_п + 2Ш + 2Т_м +2 Ш_к ,

где Ш_м – ширина заготовки обложки;

Ш – ширина обрезанного блока;

Т_бл – толщина блока;

Т_м – толщина покровного материала;

Ш_к – ширина клапана.

Особенностью конструкции обложки с клапанами является наличие переднего канта, а сверху и снизу блок обрезается вместе с обложкой, поэтому высота заготовки будет соответствовать высоте необрезанного блока.
