12.8. Кругление корешка и отгибка фальцев

Форма корешка книжного блока во многом определяет прочность и долговечность издания. Для книжных изданий в переплетных крышках используют три геометрических профиля корешка – прямой, кругленный и кругленный с отогнутыми фальцами (рис 12.12).

Сравнивая формы корешка, следует отметить, что прямой корешок имеет следующие недостатки:

– наличие значительного утолщения в корешке, возрастающее с увеличением объема блока;

– необходимость применения переплетных крышек с жестким отставом.

– основная нагрузка при раскрывании приходится на клеевое соединение форзаца с блоком;

– недостаточная прочность соединения блока с переплетной крышкой.

а) б) в)

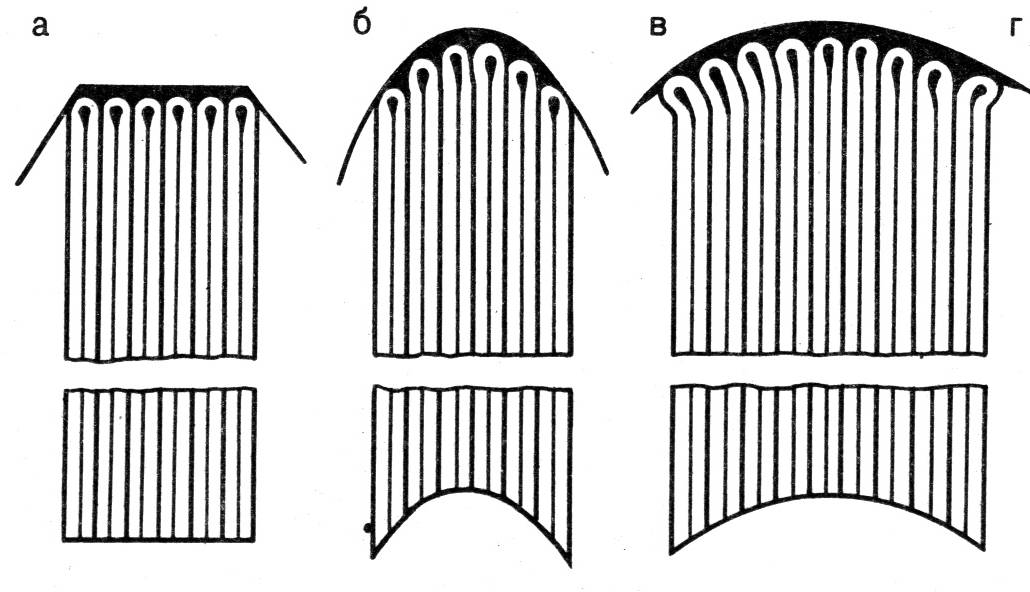

Рис.12.12. Геометрическая форма корешков книжных блоков:

а) прямой; б) кругленный; в) кругленный с отогнутыми фальцами

Перечисленные недостатки приводят к быстрому отрыву форзаца от блока, снижению долговечности изданий с прямым корешком. Однако в настоящее время выпускается достаточно большой процент книжных изданий с прямым корешком в переплетных крышках.

Кругление корешка позволяет более равномерно распределить утолщение корешковых фальцев по дуге окружности, возрастает прочность соединения блока с переплетной крышкой, создаются условия для лучшего раскрывания.

Кругление может осуществляться тремя способами: с помощью качающейся колодки (рис 12.13 а), сталкиванием в профильную колодку (рис.12.13 б), прокаткой в валиках (рис.12.13 в).

а)

б)

в)

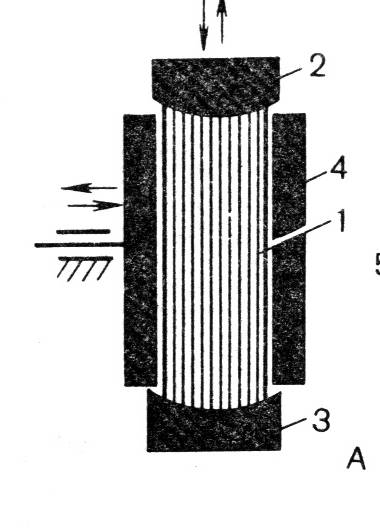

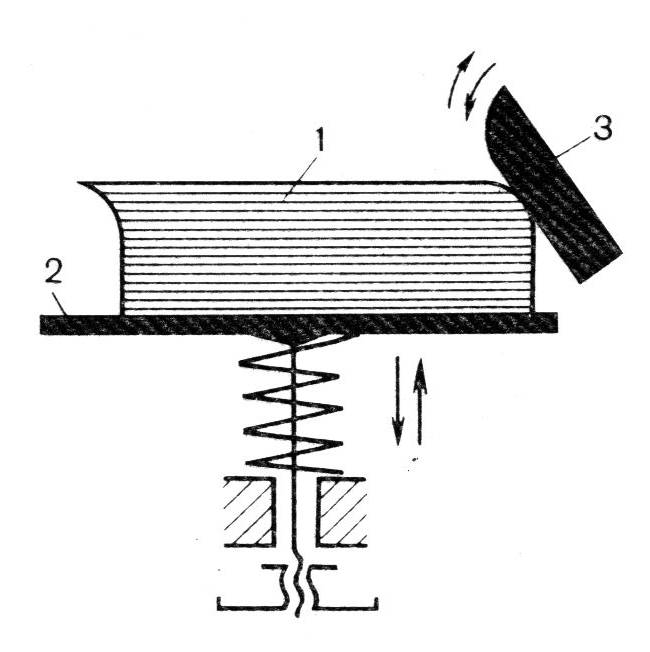

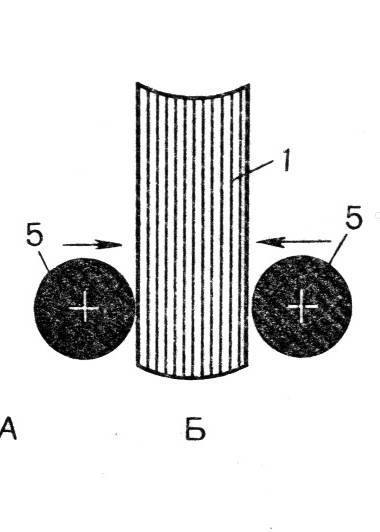

Рис. 12.13. Схемы кругления блока: а) качающейся колодкой;

б) сталкиванием в профильную колодку; в) прокаткой в валиках

Недостатком способа кругления качающейся колодкой, несмотря на его простоту, является возможность получения ассиметричной формы корешка и сдвиг целых тетрадей, что приводит к ступенчатой форме переднего обреза блока. Оборудование, спроектированное на базе этого способа, применяется в мелкосерийном производстве (станок для кругления СК-450).

Оба других способа кругления применяются в поточном производстве в блокообрабатывающих агрегатах различной комплектации и исполнения. Сначала происходит сталкивание в профильные колодки, а затем кругление прокаткой в валиках.

Наибольшую прочность и долговечность книг в переплетных крышках обеспечивает корешок кругленный с отогнутыми фальцами. Основная нагрузка при раскрывании в этом случае приходится на изгиб фальцев, а не на клеевое соединение форзаца и блока, улучшается связь блока с переплетной крышкой. Отгибка фальцев осуществляется с помощью фасонной колодки посредством качательного движения. Отгибка фальцев производится в секциях блокообрабатывающих агрегатов. Принцип отгибки фальцев представлен на рисунке 12.14.

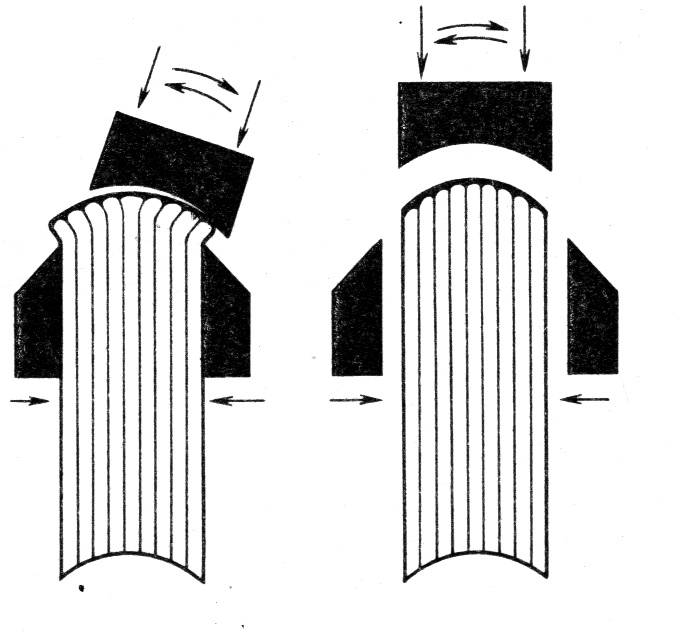

Рис. 12.14. Схема отгибки фальцев корешка блока

12.9. Вкладка и присоединение ленточки закладки

Ленточка-закладка (ляссе) применяется для удобства пользования в подарочных изданиях, энциклопедических словарях, атласах и т.п. Материалом для ляссе могут служить искусственный шелк или хлопок. Ширина ляссе 4–8 мм, длина определяется размером блока по диагонали с прибавлением 40 мм для приклейки к корешку блока и 30 мм для выступа ленты из блока. При механизированной операции машина может осуществлять вкладку и приклейку при работе в автономном режиме. Если машина входит в состав поточной линии, то осуществляется только вкладка, а приклейка произойдет позже в момент присоединения каптало-бумажной ленты. Схема работы машины для вкладывания и приклейки ляссе представлена на рисунке 12.15.

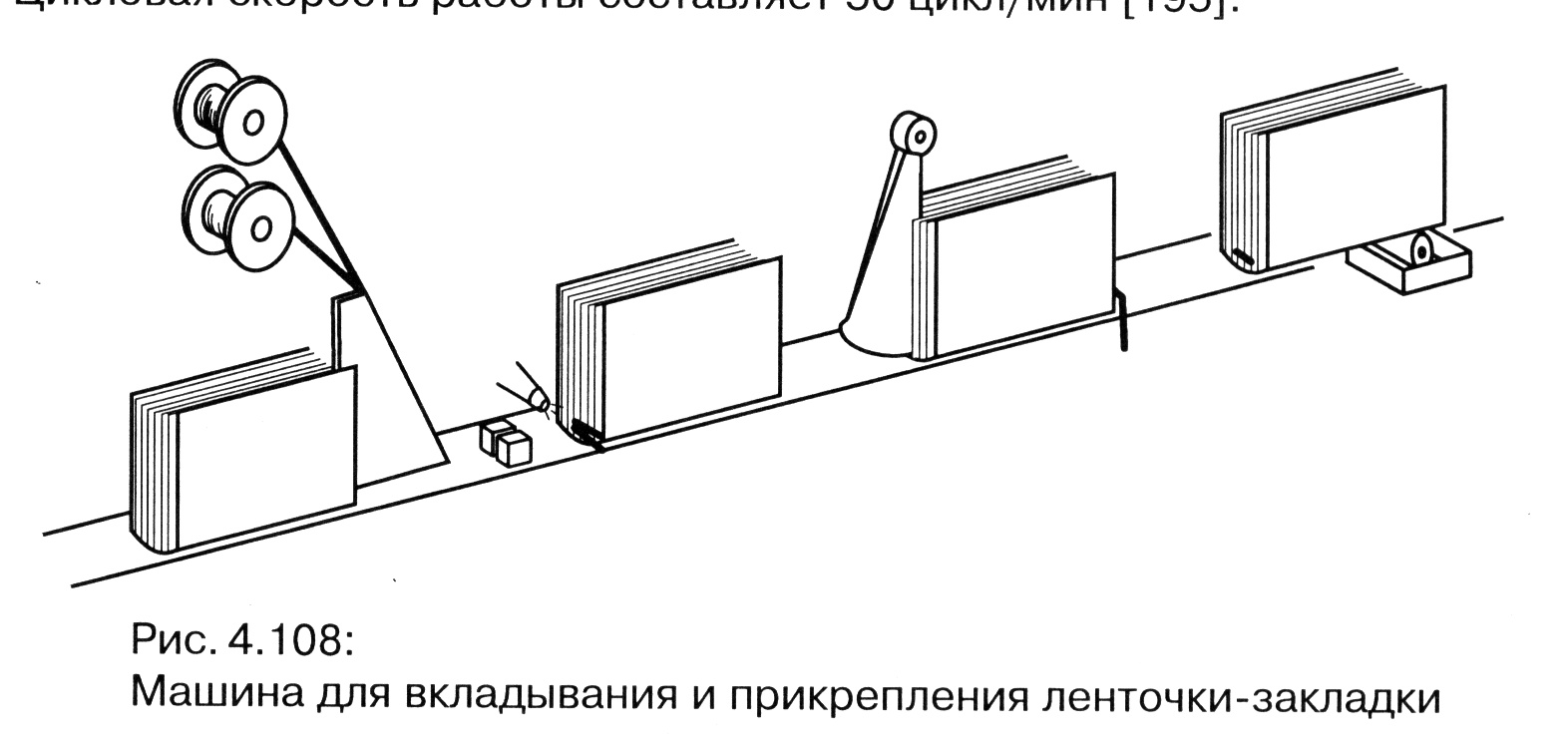

Рис. 12.15. Машина для вкладки и приклейки ляссе

Ляссе разматывается из рулона и вкладывается в блок. Затем при остановке машины разрезается между разделителем и блоком. Затем блок снова раскрывается и нижний конец ляссе вкладывается внутрь блока, а верхний, наоборот, вытягивается и приклеивается к корешку блока.
