Выбор и обоснования сварочного оборудования для полуавтоматической сварки в среде защитных газов.

Д ля полуавтоматической сварки принимаем полуавтомат сварочный ПДГ-351 со встроенным подающим механизмом предназначен для полуавтоматической сварки изделий из стали на постоянном токе в среде защитных газов. Используется 15кг кассета сварочной проволоки.

Рис 9. Полуавтомат ПДГ-351

Полуавтомат сварочный ПДГ-351 имеет следующие основные технические решения:

-Плавная регулировка и стабилизация скорости подачи проволоки

-Ступенчатое регулирование сварочного напряжения (20 ступеней)

-Полуавтомат ПДГ-351 имеет два режима работы: сварка коротких швов, сварка дуговыми заклепками

-Регулируемый диапазон времени сварки в режиме «Электрозаклепки»

-Защита от тепловой перегрузки

-Площадка под рабочий инструмент сварщика и ЗИП

-Две ступени индуктивности

-Быстроразъемные, безопасные токовые разъемы

-Класс изоляции Н

-Принудительное охлаждение

Таблица 8. Технические характеристики полуавтомата сварочного ПДГ-351:

Напряжение питающей сети, В	3х380
Номинальный сварочный ток при ПВ-70%, А	315
Номинальный сварочный ток при ПВ-100%, А	260
Пределы регулирования сварочного тока, А	40-380
Количество ступеней регулирования, шт	20(2х10)
Скорость подачи проволоки, м/ч	70-960
Количество роликов, шт	2 или 4
Номинальное рабочее напряжение, В	30
Напряжение холостого хода, В	42
Потребляемая мощность, кВа	17
Диаметр проволоки, мм	0,8-1,6
Масса, кг	114
Габаритные размеры (ДхШхВ)	640х490х820

Оборудование для смешивания газов и источники питания.

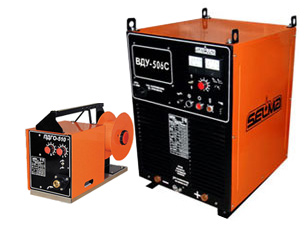

Источником питания при автоматической, так как при полуавтоматической сварок в среде защитных газов является универсальный сварочный выпрямитель ВДУ-506С (рис. 14.). Сварочный универсальный выпрямитель ВДУ-506С предназначен для ручной дуговой сварки покрытыми электродами на постоянном токе, комплектации сварочных полуавтоматов и автоматов для сварки изделий из стали в среде защитных газов на постоянном токе. Сварочный выпрямитель ВДУ-506С - регулируемый тиристорный выпрямитель с жесткой или падающей внешней характеристикой, ВДУ-506С широко известен и имеет одну из самых высоких сварочных характеристик в своем классе. Отличие от известных Рис 10. Универсальный выпрямитель ВДУ-506

Сверсий сварочных выпрямителей ВДУ-506 и ВДУ-505 заключается в том, что сварочный выпрямитель ВДУ-506С-5 в режиме полуавтоматической сварки имеет специальную комбинированную вольт-амперную характеристику, обеспечивающую уменьшение разбрызгивания в 5 раз, увеличение производительности на 15%, улучшенное качество формирования сварного шва. В комплекте с полуавтоматом сварочным ПДГО-510-5, со стабилизацией скорости подачи сварочной проволоки и возможностью удаления подающего механизма от сварочного выпрямителя на расстояние до 50м, оптимален для цеховых условий при сварке на токах дуги до 450А (ПВ=100%). Сварочные свойства выпрямителя ВДУ-506С-5 приближены к лучшим инверторным источникам при сварке в смесях газов, а при сварке в углекислом газе он превосходит их. Обеспечивает эффективную сварку в вертикальном пространственном положении как «снизу-вверх», так и «сверху-вниз» с формированием обратного валика. Обеспечивает разбрызгивание электродного металла на уровне 3,5% в углекислом газе и не более 2% при сварке в смесях газов.

Р ис 11 Газосместитель 20-103/3

Для смешивания газов происходит в газосмесители KM 20-100/3 (Рис. 15.). Небольшие системы смешивания, в стандартном исполнении рассчитанные на два или три определённых газа, для множества сфер технического применения. Диапазон производительности охватывает от 4-х до 100 л.мин. при входном давлении 3,5 бар.

Простота обслуживания:

- плавное регулирование газовой смеси через пропорциональный смешивающий клапан (тип-2) или 3-х отдельных смешивающих клапана (тип-3) с помощью поворотных рукояток с нанесенной шкалой в %;

- плавное регулирование объема с помощью рукоятки со шкалой.

Обеспечение постоянного уровня качества с помощью встроенного регулятора постоянного давления:

- не зависит от колебаний предварительного давления;

- не зависит от колебаний обьёма подачи газа (в допустимых пределах!);

Таблица 9. Технические характеристики смесителя КМ 20-100/3:

Смешиваемые газы	все технические газы (кроме токсичных или агрессивных)
Диапазон смешивания, %	0-100
Разность давления на входе, бара	макс. 3
Точность регулировки	±2%
Точность смешивания	лучше ±1%
Соединения KM 30	G 1/4 RH (правая) с зенкером, насадка для шланга 6 мм
Корпус	сталь с порошковым покрытием
Вес, кг	около 21
Габариты (ВхШхД), мм	около 250x350x340 мм ( без патрубков)

Для того чтобы разность давления на входе в смеситель не превышала допустимого, указанного в технической характеристике смесителя, на выходе из баллонов устанавливаются регулировочные редукторы (рис16.). Регуляторы предназначены для понижения давления газа, поступающего из баллона, и автоматического поддержания постоянным заданного расхода.

а) б) в)

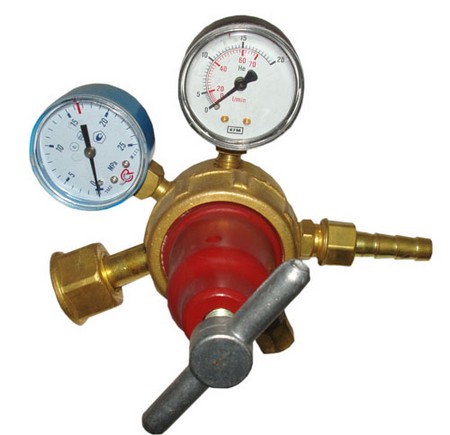

Рис12. Регулировочные редукторы: а) Регулятор гелиевый Г-70-2; б) Углекислотный редуктор УР-6-6; в) Регулятор аргоновый АР-150-КР1-м.

Таблица 10. Технические характеристики регулировочных редукторов:

	Г-70-2	УР-6-6	АР-150-КР1
Наибольшая пропускная способность, м3/ч	4,2	6	4,2
Наибольшее давление газа на входе, МПа	15	10	20
Наибольшее рабочее давление газа, МПа	-	0,6	2,4
Габариты, мм	190х165х160	100х170х120	155х175х130
Масса, кг	1,8	0,75	0,74
