Вариант 4

Рассчитайте режимы резания для чернового точения поверхности 53 мм ( t = 2,5 мм).

Материал заготовки – БрА9Мц2Л

Твердость - 80 НВ

Заготовка-отливка

Из задачи 2

Станок токарный с ЧПУ 1В340Ф30

Резец проходной ВК2 ГОСТ 20872-80

РЕШЕНИЕ

1. Глубина резания

2. Оборотная подача So =0,3-0,4 мм/об

Принимаем So стан =0,3 мм/об

табл. 11, стр. 266

3. Скорость главного движения резания

Стойкость резца Т = 60 мин

Cv =182 , x = 0,12 , y = 0,3 , m = 0,23

табл. 17, стр. 269

Kv=KмvKпvKиv=212,5=5

Kмv=2

табл.4, стр. 263

Knv=1

табл.5, стр. 263

Kиv=1

табл.6, стр. 263

4. Частота вращения шпинделя

Принимаем nстан=1000 мин-1

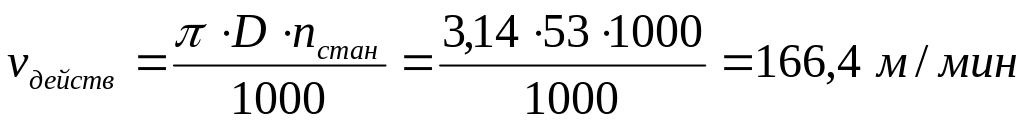

5. Действительная скорость резания

6. Тангенциальная составляющая силы резания

Cр= 55 ; x= 1 ; y= 0,66 ; n= 0

табл. 22,стр. 273

Кр=КмрКφрКγрКλрКrр=20,8911=1,78

Кмр=2

табл. 10 стр. 265

Kφр= 0,89 , Кγр=1 , Кλр=1

табл. 23 стр. 275

7. Мощность резания

8. Проверяем, достаточна ли мощность привода станка

Nшп=Nдвηст=7,1 кВт; т.к 3 кВт ≤7,1 кВт - следовательно, обработка возможна

Паспорт станка

Вариант 5

Рассчитайте режимы резания для сверления отверстия 9,8 мм

Материал заготовки – Сталь 15кп

Предел прочности σВ = 350МПа

Твердость 160 НВ

Заготовка-поковка

Из задачи 2

Станок вертикально-сверлильный с ЧПУ 2Р135Ф2

Сверло 9,8 Р6М5 ГОСТ 886-77

РЕШЕНИЕ

1.

2. Sо=0,20-0,25 мм/об;

Принимаем Sост=0,2 мм/об

стр. 277, табл.25

3.

=7,0; q=0,4; y=0,7; m= 0,2

стр. 278, табл.28

T=25 мин

стр. 279, табл.30

табл.1,2 стр. 261-262

табл.31 стр. 280

табл.6 стр. 263

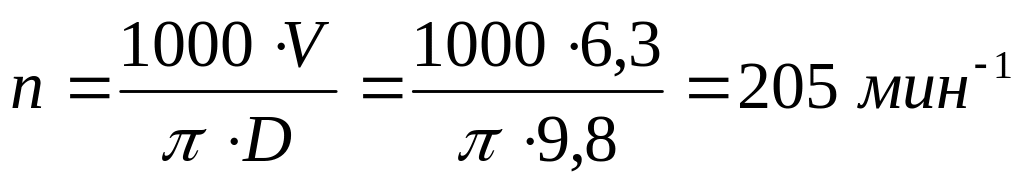

4.

Принимаем

5.

6.

табл.32 стр. 281

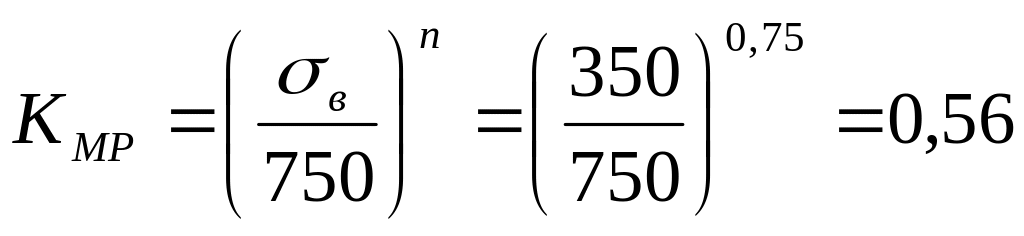

Kр= KМр=0,56

, n=0,75

табл.9 стр. 264

Ср = 68, q = 1,0, x = - , y = 0,7

табл.32 стр. 281

7.

Nшп=Nдв·0,8=4·0,81=3,24 кВт

0,1кВт < 3,24кВт => обработка возможна

Так как Ро = 1210 Н  Pmax = 15 000 H, то обработка возможна

Вариант 6

Рассчитайте режимы резания для растачивания чернового отверстия 24,8 мм

Материал заготовки – Сталь 45Л

Твердость 180 НВ

Предел прочности σВ = 550МПа

Заготовка-отливка с отверстием 20 мм

Из задачи 2

Станок токарный с ЧПУ 1В340Ф30

Резец расточной Т15К6 ГОСТ 18882-73

РЕШЕНИЕ

1. Глубина резания

2. Оборотная подача So =0,15-0,4 мм/об

Принимаем So стан =0,4 мм/об

табл. 12, стр. 267

3. Скорость главного движения резания

Стойкость резца Т = 60 мин

Cv =350 , x = 0,15 , y = 0,35 , m = 0,2

табл. 17, стр. 269

Kv=KмvKпvKиv=1,3611=1,36

табл.1-2, стр. 261

Knv=1

табл.5, стр. 263

Kиv=1

табл.6, стр. 263

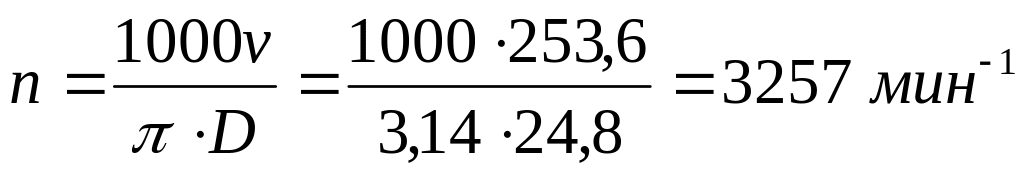

4. Частота вращения шпинделя

Принимаем по паспорту станка nстан=2000 мин-1

5. Действительная скорость резания

6. Тангенциальная составляющая силы резания

Cр= 300 ; x= 1 ; y= 0,75 ; n= -0,15

табл. 22,стр. 273

Кр=КмрКφрКγрКλрКrр=0,790,9411=0,74

табл. 9, 10 стр. 264

Kφр= 0,94 , Кγр=1 , Кλр=1

табл. 23 стр. 275

7. Мощность резания

8. Проверяем, достаточна ли мощность привода станка

Nшп=Nдвηст=7,1 кВт; т.к 3,2 кВт ≤7,1 кВт - следовательно, обработка возможна

Паспорт станка
