23.Силы в зацеплении прямозубой конической передачи.

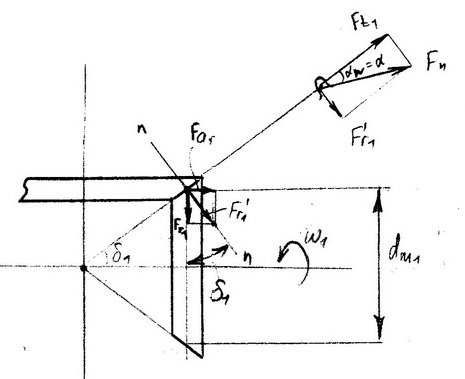

Нормальную силу в коническом зацеплении раскладывают на 3 составляющие: -окружная сила, -радиальная сила, -осевая сила.

При этом для шестерни и колеса:

, ,

-окружная сила

–промежуточное значение радиальной силы

, -радиальная сила на шестерне

-осевая сила

Тогда для колеса: , ,

Таким образом конические передачи с прямыми зубьями независимо от направления вращения шестерни осевой силы , всегда направлены к большему основанию соответствующего конуса ,а радиальные и к центру соответствующего зубчатого колеса.

24.Силы в зацеплении прямозубой конической передачи.

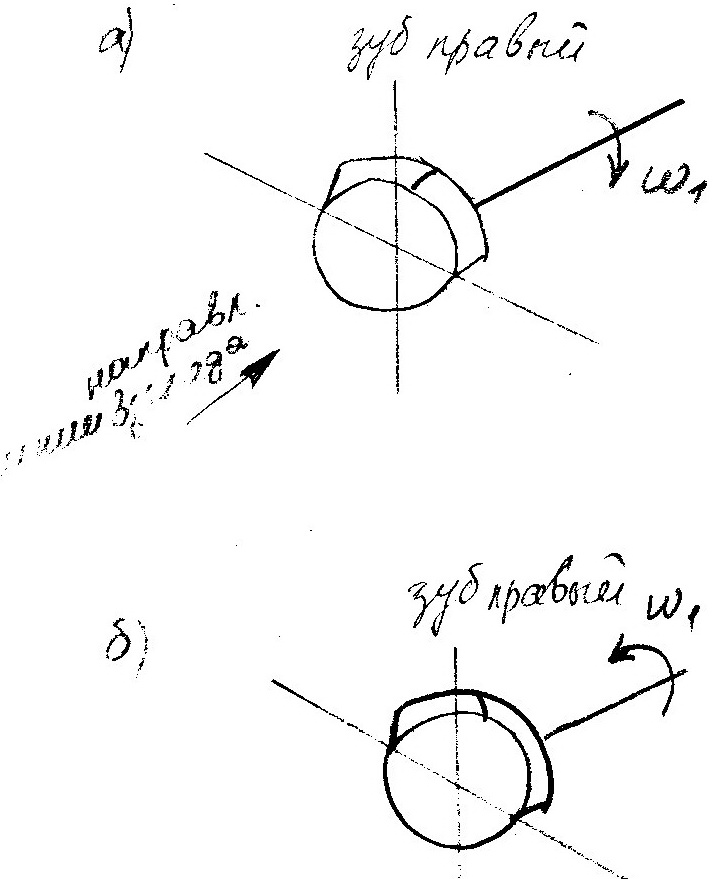

В отличии от прямозубой конической передачи передачи с круговыми зубьями,осевая сила на шестерне не всегда направлена к большему основанию конуса.В данном случае её направление зависит от того совпадает ли направление линии зуба на шестерне с направлением её вращения если смотреть на шестерню с вершины делительного конуса.

Направление линии и направление вращения совпадают в следующих случаях:

Направление линии зуба и направление вращения не совпадают:

Для шестерни: ,

-коэффициент радиальной силы

коэффициент осевой силы

Когда направление линии зуба не совпадает с направлением вращения шестерни коэф могут оказаться со знаком минус.

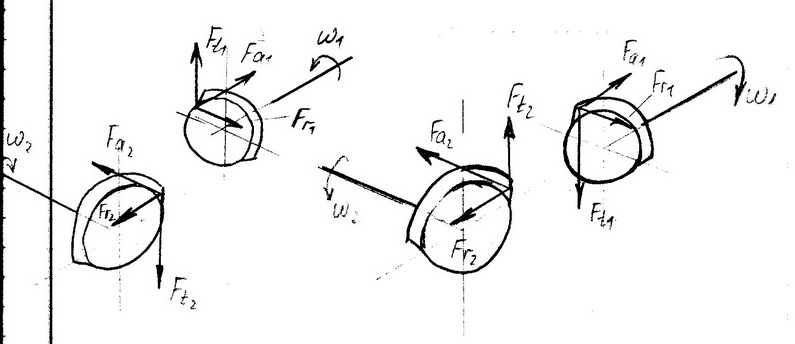

Направление векторов в зависимости от полученного знака:

Если тогда -

тогда +

25.Приведение конического зубчатого колеса с прямыми и круговыми зубьями к эквивалентному прямозубому цилиндрическому.

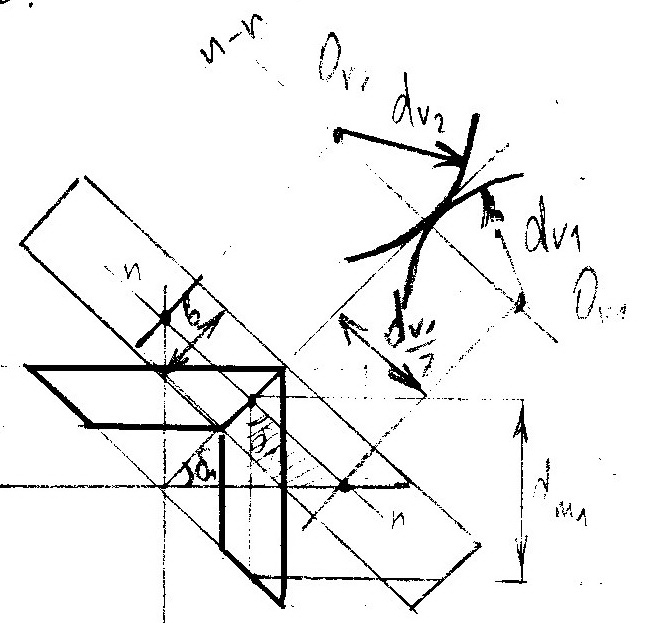

В конической передаче в каждом сечении зуба размеры этого сечения различны.С целью упрощения расчёта конические зубчатые колёса заменяют условными эквивалентными прямозубыми цилиндрическими с размерами зуба соответствующие размерам зубьев конических колёс на середине венца.

-центр эквивален. цилиндрической шестерни

- центр эквивален. Цилиндрич колеса

-делит диаметр эквивалентной цилиндрич шестерни

,

-средн делит диаметр реальн шестерни колеса

,

-число зубьев эквивал шестерни

-число зубьев реальн шестерни

,

Конические передачи с круговыми зубьями

В данном случае используют двойное приведение.В начале коническое зубч колесо с круговыми зубьями приводят к эквивалентному цилиндр. С косыми зубьями ,а затем последние-к эквивалент цилиндр с прямыми зубьями получая так называемые биэквивалентные зубчатые колёса с числом зубьев:

,

26 особенности расчета конической передач с прямыми и круговыми зубьями на сопротивление контактной усталости активных поверхностей зубьев и усталости при изгибе.

Предел контактной выносливости поверхности выбираем из таблиц в зависимости от материала и от ТО:

Предварительная допускаемая величина контактного напряжения при расчете передачи на сопротивление контактной усталости

Z_N- коэффициент долговечности

В качестве расчетного контактного напряжения при расчете передачи на сопротивление контактной усталости принимают напряжение _Н:

Для конических передач с прямыми зубьями:

Где - минимальное из

Для конических передач с круговыми зубьями:

Расчёт прочности зубьев по напряжениям изгиба.

где для прямозубой передачи =0,85 — опытный коэффициент; т_n — модуль в среднем нормальном сечении зуба.

Коэффициент формы зуба Y_F определяют по справочной литературе в соответствии с эквивалентным числом зубьев z_v. Коэффициент нагрузки К_Р см. ниже.
