46. Сравнительная характеристика конических передач с прямыми и круговыми зубьями.

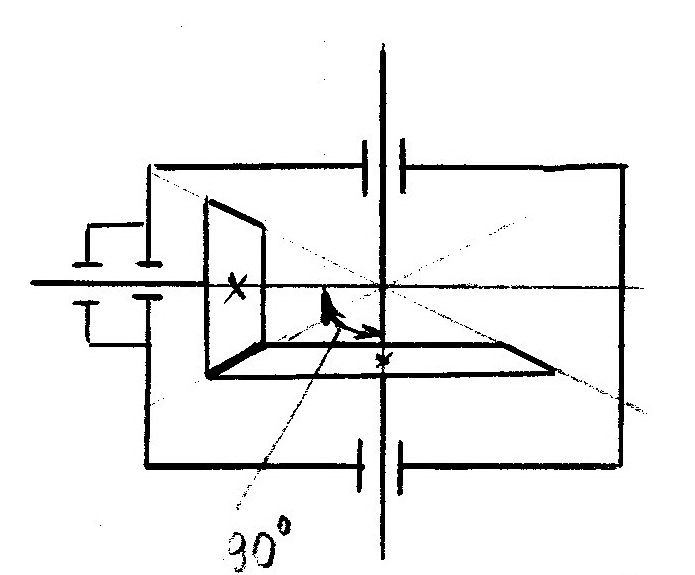

Коническая передача – передача между пересекающимися осями. Угол пересечения обычно составляет 90 градусов. В конической передаче шестерня располагается чаще всего консольно.

О днако консольные валы обладают пониженной жёсткостью, что приводит к неравномерности распределения нагрузки по длине зуба конического зацепления. В отличие от цилиндрических передач конические сложнее как в изготовлении, так и в монтаже. Для них требуется специальный инструмент и специальные станки. При сборке, кроме регулирования подшибником, требуется регулирование конического зацепления с целью совпадения вершин делительных конусов. По этой причине при равных прочих условиях нагрузочная способность конической передачи на 15% ниже цилиндрической. Наибольшее распространение получили конические передачи с прямыми и круговыми зубьями. Прямозубые передачи используют при ν≤3 м/с, с круговыми при большей. Последние отличаются меньшей чувствительностью к неточности сборки, плавностью в работе и повышенной нагрузочной способностью. Круговой зуб располагается по дуге движения инструмента при его нарезании и имеет переменный угол наклона. За расчётный угол наклона кругового зуба принимают угол наклона на среднем диаметре зубчатого колеса, как угол между касательной к окружности движения инструмента в точке пересечения её с окружностью диаметра и образующей делительную конуса, проведённой через эту точку этот угол составляет 35 градусов.
