32).Параметры исходного контура инструментальной рейки
Рассмотрим применяемые режущие инструменты, предназначенные для изготовления наиболее распространенных прямозубых цилиндрических зубчатых колес. Эти колеса могут иметь различные профили зубьев. В общем машиностроении получили преимущественное применение эвольвентные зубчатые колеса.
Размеры зубьев эвольвентных цилиндрических колес определяются исходным контуром рейки. Зубья рейки — прямолинейного профиля. По ГОСТу исходный контур зубчатой рейки (рис. 214) имеет угол профиля АЛЬФА 0 = 20°, высоту головки, равную модулю: высоту ножки h’’=ha*/m, шаг зубьев t =P= m*ПИ.
c*=c/m=0.25- коэф. радиального зазора.
Рис. 214. Исходный контур зубчатой рейки цилиндрических колес

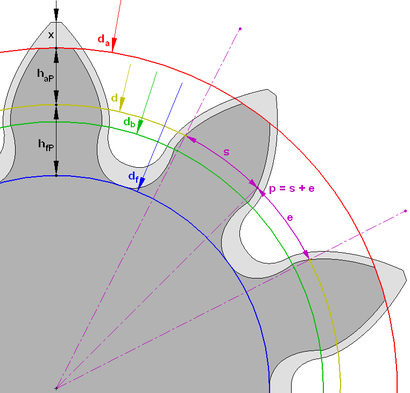

33) Геометрические параметры прямозубой цилиндрической зубчатой передачи без смещения
П
рямозуб
цилиндр передача
– направление зуба совпадает с образующей
делительного цилиндра. Зубья в прямоз.
передачи входят в зацепления по всей
длине, что приводит к шуму и ударам. В
общем наблюд однопар зацепление, когда
нагрузка передается только одной паре
зубьев.
Г
еометрич.
параметры- параметры шестерни индекс
1 колеса 2 в прямозубой передачи торцевое
сечении t-t и нормальное п-п совпадают
m=P/π
– модуль зацепления Р-шаг по делительной
окружности.
Вводят коэффициенты
h
a*=
ha/m=1
– коэф. высоты головки зуба где- ha-высота
головки зуба
С*=С/m=0.25-коэфициент радиального зазора где С-радиаль зазор. ρ*= ρ/m=0.38-коэф радиального зазора зуба у основания.
Основные параметры:
d1(2)=mZ1(2) – делит диам
ha1(2)= ha* m=m – высота гол зуба
dа1(2)= d1(2)+2ha1(2)= d1(2)+2m- диаметры окружностей вершин зубьев
hf1(2)= (h*a1(2)+C*)m= (1+0.25)m=1.25 – высота ножки зуба
df1(2)= d1(2) -2hf1(2)= d1(2) – 2.5m- диаметры окружности впадин зубьев
Диаметры нач. окруж. dw1(2)=d1(2); меж осевое расстояние aw=( dw1 +dw2)/2
Делительное меж осевое расстояние a=( d1 +d2)/2; aw=a и dw=d для перед без см

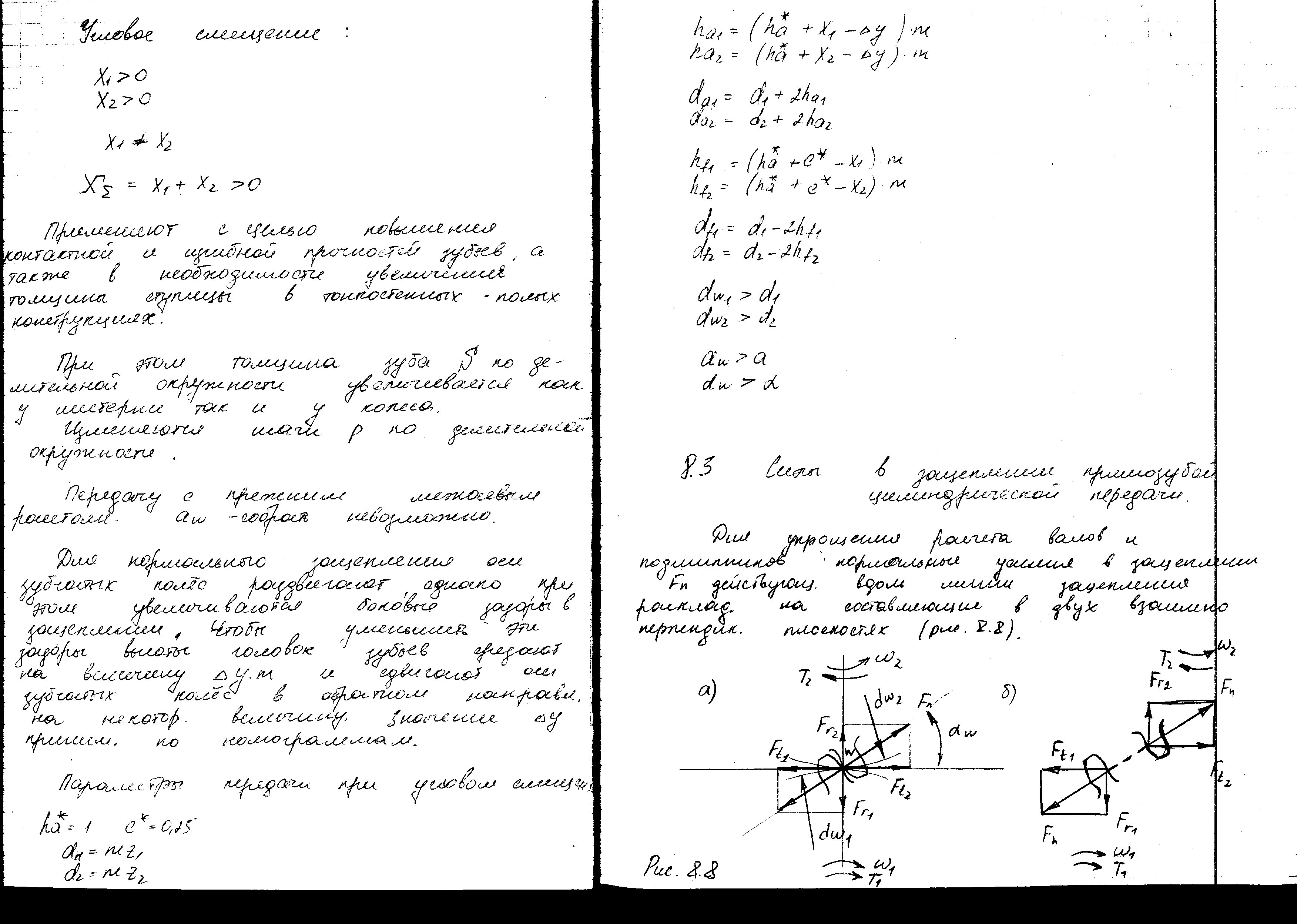

С
мещение
+xm от центра заготовки «+» а –xm «-» делит
и основной диаметр неизмен. Увелич рад
крив при + уменьшает контактные напряжения,
исключ подрез ножки зуба, недостаток
заострение вершины. При – подрез. На
практике получили распростран высотное
и угловое смещения. Высотное смещения
для шестерни X1>0; для колеса Х2<0
X2=-X1; XΣ=X1+X2
примен с целью исключ подрез ножки зуба у шестерни при малом числе z, а также выравн напряж изгиба у шестерни и колеса. При X1>0 у шестерни увелич толщина зуба S по делит диамет и на такую же велич уменьш

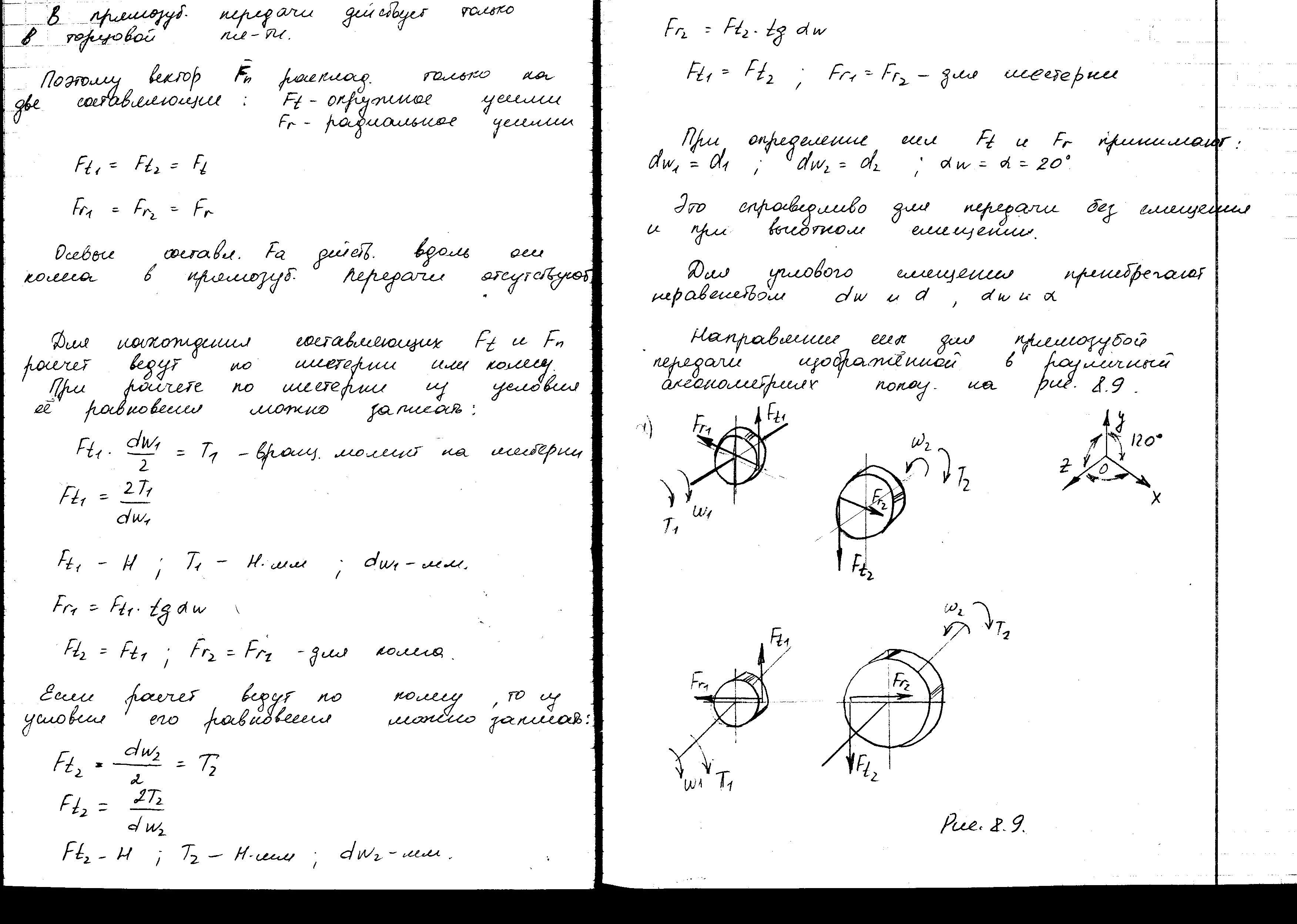

34) Силы в зацеплении прямозуб. Цилиндрической передачи.
35). Косозубая цилиндрическая передача. Основные геометрические параметры.
Косозубые колёса являются усовершенствованным вариантом прямозубых. Их зубья располагаются под углом к оси вращения, а по форме образуют часть спирали. Зацепление таких колёс происходит плавнее, чем у прямозубых, и с меньшим шумом.
Недостатками косозубых колёс можно считать следующие факторы:
При работе косозубого колеса возникает механический момент, направленный вдоль оси, что вызывает необходимость применения для установки вала упорных подшипников;
Увеличение площади трения зубьев (что вызывает дополнительные потери мощности на нагрев), которое компенсируется применением специальных смазок.
Двойные косозубые колёса
В целом, косозубые колёса применяются в механизмах, требующих передачи большого крутящего момента на высокой скорости, либо имеющих жёсткие ограничения по шумности.
Цилиндрические передачи бывают прямозубыми, косозубыми и шевронными. Косозубые цилиндрические передачи обладают хорошей плавностью работы, низким шумом и хорошими эксплуатационными характеристиками. Существенный недостаток - возникают осевые силы, из-за которых приходится делать более жёсткую конструкцию корпуса редуктора.
; (косозуба передача)
d1, d2 – делительный диаметр
- диаметр выступов - диаметр впадин в – ширина зубчатого венца в1 > в2
- высота зуба
; ; с – боковой зазор = 0,25 m, R = 0,35 m
(мм) ; Р – шаг (по делительному диаметру )
- торцевой модуль для косозубой передачи
;
;
z1 и z2 – число зубьев n1 и n2 - число оборотов
- передаточное число, град.
Коэф. ширины зуба: ; (редукт. 0,315/0,63)
Углол β для косозубой 8…22̊
