1-129

№

Зміст питання і варіанти відповідей

Рисунок

1

Носієм інформації у технічних засобах інформаційно-комунікаційних технологій, в основному, є

Електричні сигнали.

2

Частка електронного пристрою, системи– це

Електронний компонент

3

На рис. приведено форму сигналу, який відноситься до

Біполярного

Періодичного

Аналогового

Неперіодичного

4

Пасивний компонент, основним інформативним параметром якого є опір електричному струму це–

Резистор

5

На рисунку показано умовне позначення

Резисторів підстроювальних

6

На рисунку показано умовне позначення

Варистора

7

Елемент, опір якого залежить від механічного напруження називається

тензорезистором,

8

Для приведеної схеми порахувати загальний опір кола.

500 Ом

9

Закон (форму) зміни фізичної величини в часі або просторі називають

Сигналом

10

На рисунку приведено форму сигналу, який відноситься до

Періодичного

11

На рисунку показано умовне позначення

Реостатів

12

Елементи в електричних колах, зокрема, в електронних схемах призначені для формування необхідних значень струмів і напруг це–

Резистори

13

На рисунку показано умовне позначення

Варистора

14

Параметри: миттєве значення сигналу u, амплітудне значення U_{m ,} середнє значення сигналу за інтервал часу, ефективне(діюче) середньквадратичне значення відносяться до характеристик, які дають

кількісну оцінку сигналу

15

Для приведеної схеми порахувати загальний опір кола

68,75 Ом

16

Електронні засоби обробки інформації, як правило, працюють з сигналами, що мають

Часове представлення

17

На рисунку приведено форму сигналу, який відноситься до

Періодичного

18

На рисунку показано умовне позначення

терморезистор

19

За призначенням резистори поділяють

на елементи загального призначення і спеціальні

20

Діапазон значень опору промислових резисторів знаходиться в межах

від 1 Ом до 10¹² Ом

21

На рисунку показано умовне позначення

Постійнкого резистора

22

Сигнали, за швидкістю зміни в часі, поділяють

на постійні, квазіпостійні або повільнозмінні і змінні

23

Величина, яка є перервною по часу, значення якої є відмінними від нуля тільки в певні моменти часу

дискретизованою

24

За характером зміни сигналу у часі розрізняють сигнали

періодичні і неперіодичні

25

Сигнал, форма якого періодично повторюється на однакових проміжках часу називають

Неперіодичним

аналоговим

Цифровим

Періодичним

26

До часових характеристик сигналу, які характеризують поведінку сигналу у часі відносяться

період T періодичного сигналу, фаза сигналу Ф, швидкість зміни сигналу

27

На рисунку приведено форму сигналу, який відноситься до

Періодичного

28

На рисунку показано умовне позначення

фоторезистора

29

в сигнал, на якому неможливо виділити часові інтервали з однаковою формою сигналу, які б періодично повторювалися будемо називати

Неперіодичним

30

Які напівпровідники відносяться до напівпровідників n-типу?

носіями зарядів в яких є електрони

31

Домішки, що зумовлюють електронну провідність напівпровідника, називають

донорними

32

Електронно-дірковим переходом (або p-n-переходом) називають:

область контакту з різким розмежуванням двох напівпровідників з різним типом електропровідності – електронною і дірковою без будь-яких прошарків між ними

33

Напівпровідниковий стабілітрон – це:

різновид напівпровідникового діода, що працює в області пробою p-n-переходу і забезпечує стабілізацію напруги

34

Нормальним режимом роботи нп стабілітрона є:

Режим роботи зі зворотньо включеним p-n-переходом

35

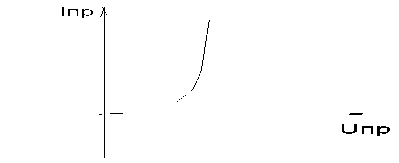

На рисунку представлена:

вольт-амперна характеристика напівпровідникового діода

36

Полярність напруги у НП діоді, яка відповідає більшим струмам називають

Прямою

37

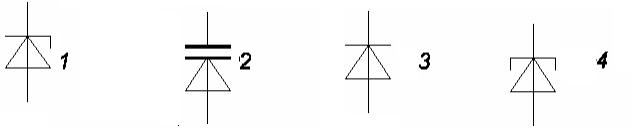

Вказати умовне позначення стабілітрона

1

38

Напівпровідниковий діод має наступні виводи :

Анод, катод

40

На рисунку показано умовне позначення

Діода

41

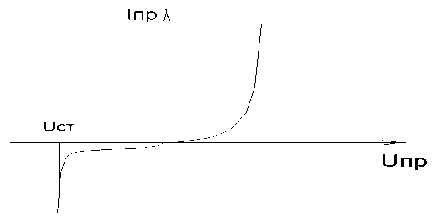

На рисунку представлена:

вольт-амперна характеристика напівпровідникового стабілітрона

42

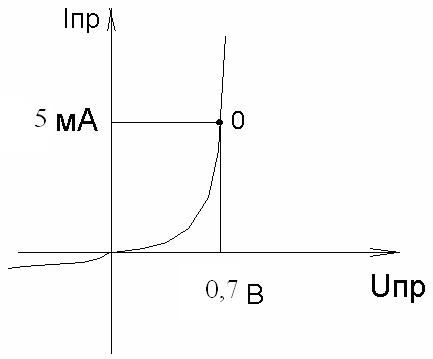

о бчислити опір діода постійному струму для точки О на характеристиці,

що представлена на рисунку

140 Ом

43

При відсутності зовнішньої напруги у НП діоді

Існує рівноважний стан електронів та дірок і струм відсутній

44

На рисунку показано умовне позначення

Стабілітрона

45

Для отримання напівпровідників відповідного типу провідності n чи р

необхідно

Добавити домішки у чистий напівпровідник

46

Домішки, що зумовлюють діркову провідність напівпровідника, називають

Акцепторними(ті, що приймають)

47

Біполярний транзистор – це:

активний напівпровідниковий компонент, який забезпечує підсилення струму

48

На рисунку представлене умовне позначення:

біполярного транзистора p-n-p-типу

49

У якому режимі працює біполярний транзистор n-p-n-типу, якщо U_бе>0, U_ке>0, U_кб>0?

відсічки

50

У якому режимі працює біполярний транзистор p-n-p-типу, якщо U_бе>0, U_ке<0, U_кб<0?

Лінійному (активному)

51

У якому режимі працює біполярний транзистор p-n-p-типу, якщо U_бе<0, U_ке<0, U_кб>0?

інверсному

52

На рисунку представлена схема включення біполярного

т ранзистора:

зі спільною базою

53

Яка із схем включення біполярного транзистора – зі спільним емітером, спільною базою чи спільним колектором - забезпечує найбільший вхідний опір?

зі спільним колектором

54

Яка із схем включення біполярного транзистора – зі спільним емітером, спільною базою чи спільним колектором - : не підсилює сигнал по струму?

зі спільною базою

55

Яка із схем включення біполярного транзистора – зі спільним емітером, спільною базою чи спільним колектором - підсилює сигнал по напрузі і по струму?

зі спільним емітером

56

Біполярний транзистор може працювати у режимах :

відсічки, насичення , лінійному(активному), інверсному

57

У лінійному(активному) режимі роботи емітерний та колекторний р-п-переходи зміщені

Емітерний р-п-перехід у прямому напрямі, а колекторний- у зворотному

58

У режимі насичення емітерний та колекторний р-п-переходи зміщені

Емітерний р-п-перехід у прямому напрямі, а колекторний- у прямому

59

У режимі відсічки(відтинання) емітерний та колекторний р-п-переходи зміщені

Емітерний р-п-перехід у зворотному напрямі, а колекторний- у зворотному

60

В інверсному режимі емітерний та колекторний р-п-переходи зміщені

Емітерний р-п-перехід у зворотному напрямі, а колекторний- у прямому

61

Струм колектора у біполярному транзисторі формується

носіями двох типів провідності (основними і неосновними) під впливом дії електричного поля, що формується напругою, прикладеною до база-емітерного переходу

62

На рисунку представлене умовне позначення:

біполярного транзистора n-p-n-типу

63

Рівняння Uвих = Uке= Ек- Iк∙Rк, яке характеризує зв'язок вихідної напруги з вхідним струмом називається

Лінією навантаження

64

Точка перетину лінії навантаження з будь-якою характеристикою

ВАХ наз.

Робочою точкою

65

Н а рисунку представлена схема включення біполярнго транзистора:

зі спільним колектором

66

Яка із схем включення біполярного транзистора – зі спільним емітером, спільною базою чи спільним колектором - : не підсилює сигнал по напрузі?

зі спільним колектором

67

Яка із схем включення біполярного транзистора – зі спільним емітером, спільною базою чи спільним колектором - : забезпечує низький вихідний опір?

зі спільним колектором

68

h22,h12, h21, h11 називаються

h-параметрами біполярного транзистора

69

Назвіть, яку структуру може мати біполярний транзистор:

р-п-р і п-р-п

70

біполярний транзистор має виводи(електроди)

Емітер, база, колектор,

71

Польовим транзистором називають:

активний напівпровідниковий компонент, вихідний струм якого керується електричним полем

72

На рисунку представлене умовне позначення:

польового транзистора з керованим p-n переходом і каналом n-типу

73

Характерною рисою польових транзисторів є:

Великий вхідний опір

74

Електрод польового транзистора, від якого починають рух носії заряду називається

Стоком

Витоком

Затвором

Базою

75

У ПТ з керуючим р-п-переходом вихідна напруга підмикається

між

Стоком і витоком

76

Рис.2

Рис.2

Рисунок 1 та 4

77

Залежність струму стоку від напруги між затвором і витоком польового транзистора називають:

вихідною характеристикою

Вхідною(передатною) характеристикою

прохідною характеристикою

така залежність не нормується

78

Електрод польового транзистора, до якого рухаються носії заряду називається

Стоком

79

На рисунку представлена схема включення

польового транзистора:

зі спільним витоком

80

неінвертуючого підсилювача

81

Вхідна напруга зміщення нуля:

це диференційна напруга, яку необхідно подати на вхід ОП, щоб отримати нуль на виході

82

для ідеального ОП коефіцієнт передачі неінвертуючого підсилювача буде визначатися за формулою:

83

Швидкість спаду однополюсної амплітудно-частотної характеристики ОП при розімкнутому зворотному зв’язку складає:

20 дБ/дек

84

– коефіцієнт зворотного зв’язку визначається за формулою

=

85

На рис. представлена схема:

інвертуючого підсилювача

86

Параметр – це

коефіцієнт зворотного зв’язку

87

Для схеми на рис. записати формулу і знайти значення коефіцієнта зворотного зв’язку β, якщо R₁=110 кОм , R₂= 1,1 МОм

β =0,09

= β =0,08

β =0,05

β =0,06

88

для ідеального ОП коефіцієнт передачі інвертуючого підсилювача буде визначатися за формулою:

89

1.Вказати назву логічної функції F(x,y)=x · y і її значення для сигналів х=1 ,у=0

кон’юнкція, F(x,y)=0

90

На рисунку зображено умовне позначення логічного

елемента

НЕ

91

Таблиця істинності відповідає логічному елементу

НЕ

92

Скільки необхідно двійкових розрядів, щоб записати десяткове число 7

три

93

Запишіть число 9 у двійковій системі.

1001

94.Д

х₁

в

х₂

хід ло

записати функцію на виході

f=

f= Х₁+Х₂+Х₃

95 .Вказати назву логічної функції F(x,y)=x+y і її значення для х=1 ,у=0

диз’юнкція ,F(x,y)=1

9 6.на рисунку вказано умовне позначення

логічного елементу

Диз’юнктора(АБО)

9 7.на рисунку вказано умовне позначення

логічного елементу

Кон’юктора( I )

9 8.на рисунку вказано умовне позначення

логічного елементу

I -НЕ

99.Таблиця істинності відповідає логічному елементу

АБО

100.Скільки необхідно двійкових розрядів, щоб записати десяткове число 12

чотири

101.Запишіть число 6 у двійковій системі.

101

102.Таблиця істинності відповідає логічному елементу

І

1 03.Запишіть мінімізовану функцію в ДНДФ,

користуючись картами Карно

Х₁ +Х₂ • Х₃

104.Цифровий компаратор – це пристрій, що забезпечує:

порівняння двох чисел, представлених у двійковому коді

105.D-тригер називають:

тригером затримки;

106.Основним елементом, що використовується для побудови цифрових регістрів, є:

тригер

107.На рисунку представлено

у мовне позначення :

асинхронного - тригера

108.Про стан тригера судять за рівнем потенціалу на

одиничному виході Q

1 09. На рисунку представлено умовне позначення :

JK- тригера

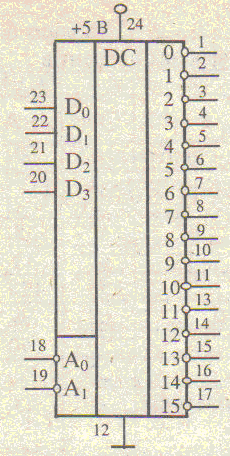

1 10.На рисунку представлено умовне позначення :

демультиплексора

111.Функцію пам’яті забезпечує логічний елемент, що має назву:

тригер

112.Основним елементом, що використовується для побудови цифрових лічильників, є:

тригер

інвертор

кон’юнктор

диз’юнктор

113Один тригер може зберігати значення:

однієї логічної змінної (одного двійкового розряду).

114.Цифровий дешифратор – це пристрій, що забезпечує:

перетворення двійкового коду у позиційний код;

115.Цифровий лічильник – це пристрій, що забезпечує:

ділення частоти вхідних імпульсів та підрахунку кількості імпульсів

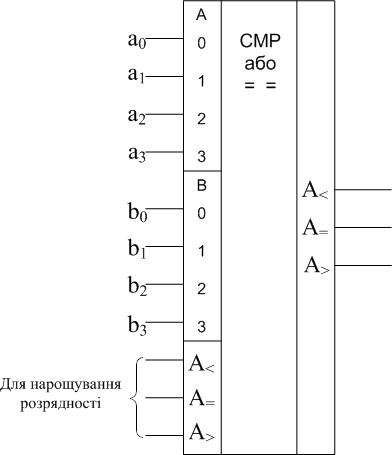

1 16.На рисунку представлено умовне позначення :

компаратора

117.Аналого-цифровий перетворювач призначений для

перетворення напруги у цифровий код;

118.Цифровий мультиплексор – це пристрій, що забезпечує:

комутацію ліній передачі цифрового сигналу;

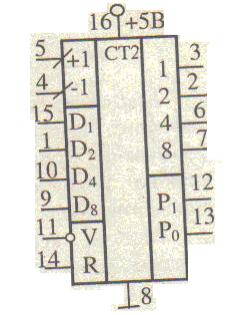

1 19.На рисунку представлено умовне позначення :

лічильника

суматора

регістра

дешифратора

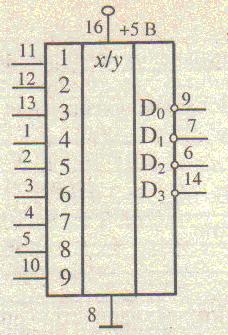

120.На рисунку представлено

п означення :умовне

шифратора

121.Цифровий регістр – це пристрій, що забезпечує:

запам’ятовування двійкових чисел;

122.Цифровий суматор – це пристрій, що забезпечує:

арифметичне додавання двох чисел, представлених у двійковому

коді;

123.Пристрій, який має два стійкі положення: одне з них позначається як стан логічного нуля, а друге – стан логічної одиниці називається

тригером

124.Пристрій, який забезпечує перетворення n-розрядного двійкового коду в код з числом виходів 2ⁿ називається:

повним дешифратором

125. На рисунку представлено

у мовне позначення :

Т- тригера

1 26.На рисунку представлено

умовне позначення :

дешифратора

127. На рисунку представлено умовне позначенняа

:

регістра

128.За призначенням напівпровідникові ЗП поділяють на:

оперативні ЗП, постійні ЗП, програмовані постійні ЗП

статичні та динамічні ЗП

адресні, послідовні і асоціативні.

оперативні ЗП, статичні та динамічні ЗП

129.ОЗП використовуються для

короткотривалого зберігання даних та відносяться до енергозалежних ЗП
