- •Содержание
- •1. Общие представления о композиционных полимерных материалах 5
- •2 Композиции и Адгезия полимеров 14
- •3. Композиции с дисперсныМи наполнителЯми 23
- •4 Полимеры с волокнистыми наполнителями 58
- •5 Смеси полимеров 80
- •6 Композиции на основе полимеров и жидкостей 97
- •7 Газонаполненные полимеры (пенопласты) 108
- •8 Придание полимерам специальных свойств 126
- •1. Общие представления о композиционных полимерных материалах
- •1.1 История и причины создания композиционных материалов
- •1.2 Определение пкм
- •1.3 Классификация пкм
- •Усиление
- •Литература
- •2 Композиции и Адгезия полимеров
- •2.1 Работа адгезии
- •2.2 Адгезионная прочность
- •2.3 Теории адгезии
- •2.3.1 Адсорбционная (молекулярная) теория адгезии
- •2.3.2 Теория адгезии, основанная на рассмотрении разрушения
- •2.3.3 Теория слабого граничного слоя
- •2.3.4 Диффузионная теория адгезии.
- •Литература
- •3. Композиции с дисперсныМи наполнителЯми
- •3.1 Основные цели введения дисперсных наполнителей в полимеры
- •3.2 Дисперсные наполнители
- •3.2.1 Основные характеристики дисперсных наполнителей
- •3.2.2 Классификация дисперсных наполнителей
- •3.3 Смешение, как способ получения пкм
- •3.3.1 Общая характеристика процесса смешения
- •3.3.2 Характеристика качества распределения наполнителя
- •3.3.3 Механизм диспергирования агломератов наполнителя
- •3.3.4 Способы повышения качества диспергирования наполнителя
- •3.3.5 Механохимические процессы при смешении
- •3.3.6 Способы смешения полимеров с дисперсными наполнителями
- •3.4 Деформационные и реологические свойства полимеров с дисперсными наполнителями
- •3.4.1 Деформационные свойства
- •3.4.2 Реологические свойства
- •3.4.3 Модуль упругости и твердость
- •3.4.4 Предельная деформация
- •3.4.5 Влияние характеристик наполнителя на деформационные свойства
- •3.5 Прочность наполненных полимеров
- •3.5.1 Разрушение и прочность материалов
- •3.5.2 Механизм упрочнения полимеров высокодисперсными частицами
- •3.5.3 Работа разрушения и ударная вязкость
- •3.5.4 Температура хрупкости
- •3.5.5 Влияние различных факторов на прочностные свойства пкм
- •Литература
- •4 Полимеры с волокнистыми наполнителями
- •4.1 Теоретические основы наполнения полимеров волокнами
- •4.1.1 Механизм усиления полимеров волокнами
- •4.1.2 Влияние различных факторов на свойства полимеров с волокнистым наполнителем
- •4.1.3 Компоненты для пкм с волокнистыми наполнителями
- •Рассмотрим непрерывные волокна. Сюда относятся стеклянные, керамические (из оксидов металлов), базальтовые, борные, металлические и др. Волокна.
- •4.2 Методы получения полимерных изделий с волокнистыми наполнителями
- •4.2.1 Получение пкм с короткими волокнами и изделий из них
- •4.2.2 Методы получения изделий с длинными волокнами
- •4.2.3 Протяжка
- •4.2.4 Намотка.
- •4.2.5 Получение изделий формованием
- •Литература
- •5 Смеси полимеров
- •5.1 Термодинамика смешения полимеров
- •5.1.1 Адгезия между полимерами и способы ее повышения
- •5.3 Структура гетерогенных смесей полимеров
- •5.4 Механизм смешения полимеров и размер полимерных частиц
- •5.5 Механические свойства смесей полимеров
- •5.5.1 Влияние состава и структуры смесей полимеров на их механические свойства
- •5.5.2 «Усиление» хрупких полимеров каучуками
- •5.5.3 Термоэластопласты на основе смесей полимеров
- •Литература
- •Композиции на основе полимеров и жидкостей
- •6.1 Пластификация полимеров
- •6.1.1 Механизм пластификации
- •6.1.2 Влияние пластификатора на различные свойства полимера
- •6.1.3 Влияние характеристик пластификатора на его пластифицирующую эффективность
- •6.1.4 Теории пластификации.
- •6.1.5 Требования к пластификаторам.
- •6.2. Гетерогенные системы полимер - жидкость
- •Литература
- •7 Газонаполненные полимеры (пенопласты)
- •7.1 Классификация пенополимеров.
- •7.2 Структура и свойства газонаполненных полимеров
- •7.3 Общие принципы получения газонаполненных полимеров.
- •7.4 Основные методы получения пенопластов.
- •7.4.1 Механическое вспенивание.
- •7.4.2 Методы вспенивания полимеров газом, образующимися непосредственно в объеме композиции
- •7.5 Теоретические основы вспенивания полимеров
- •7.6 Характеристика твердых газообразователей
- •7.7 Методы получения изделий из вспененных полимеров
- •7.8 Применение газонаполненных полимеров.
- •Литература
- •8 Придание полимерам специальных свойств
- •8.1 Полимерные композиции с антифрикционными свойствами
- •8.1.1 Требования к материалам узлов трения
- •8.1.2 Придание полимерам антифрикционных свойств
- •8.1.3 Повышение стойкости полимеров к истиранию.
- •8.1.4 Промышленные антифрикционные полимерные материалы
- •8.2 Пкм с пониженной горючестью
- •8.2.1 Характеристики горючести полимерных материалов
- •8.2.2 Методы снижения горючести полимеров
- •8.2.2.1 Основные классы антипиренов
- •Литература
- •Основы создания полимерных композиционных материалов
- •420015, Казань, к. Маркса, 68.
2.3.1 Адсорбционная (молекулярная) теория адгезии
Адсорбционная теория делит процесс образования адгезионной связи на две стадии. Первая - «транспортирование» молекул адгезива к поверхности субстрата. Факторы, облегчающие протекание первой стадии: снижение вязкости, повышение температуры и давления, введение пластификаторов, применение растворителей. Вторая стадия - возникновение молекулярных сил между адгезивом и субстратом.
Адсорбционная теория рассматривает адгезию исходя из ее определения как результат проявления сил межмолекулярного взаимодействия контактирующих тел.
Главным постулатом этой теории является утверждение, что чем выше работа адгезии, тем прочнее адгезионное соединение. Работа адгезии определяется числом связей между контактирующими поверхностями и их энергией. Следовательно, чем больше таких связей и выше их энергия, тем ниже межфазное натяжение между контактирующими фазами и прочнее адгезионное соединение между ними. Связи между адгезивом и субстратом могут быть как химические, так и физические. Энергии этих связей существенно отличаются (табл. 2.1), различна и вероятность их возникновения.
Вероятность возникновения тех или иных связей между адгезивом и субстратом определяется их химическим строением и условиями контакта (температура, время, наличие процесса окисления). Зная химическое строение и химические свойства контактирующих веществ или поверхностей и условия контакта, можно предсказать вероятность образования тех или иных связей и их плотность, и на основании этого прогнозировать адгезионную прочность между этими веществами (на качественном уровне).
Энергия некоторых видов связей
-
Вид связи
Энергия,
кДж/моль
Химические
- ионная
- ковалентная
до 1000
300 - 500
Водородные
до 40
Физические
- дисперсионная
- ориентационная
- индукционная
1 - 10
до 30
до 20
Так, вероятность образования химической связи между полимером и субстратом относительно невелика, из-за низкой химической активности большинства полимеров. Но в случае образования таких связей будет достигнута высокая адгезионная прочность.
Например, при взаимодействии полиуретанов с поверхностью силикагеля или аэросила (аморфный SiO2 ), которые на поверхности содержат большое число гидроксильных групп, очень велика вероятность образования химической связи:
RN=C=O + HOSi RNCOSi
H O
М
О
Если вероятность образования химических и водородных связей высокая, то следует ожидать высокой адгезионной прочности.
Дисперсионное взаимодействие, в отличие от химического, возникает между любыми телами (молекулами), приближенными на расстояние действия этих сил (несколько ангстрем), но энергия этого взаимодействия мала (табл.2.1). Следовательно, при образовании только дисперсионных связей величина адгезионной прочности между телами будет мала. Ориентационное взаимодействие может возникнуть только между полярными субстанциями, содержащими полярные несимметричные химические связи. Следовательно, между двумя полярными веществами можно ожидать умеренно прочной адгезионной связи. Вместе с тем никогда не образуются соединения с высокой адгезионной прочностью между двумя неполярными веществами или полярным и неполярным веществами.
Основные выводы молекулярной теории адгезии имеют экспериментальное подтверждение (рис. 2.4).
Вместе с тем эта теория имеет много недостатков.
Прежде всего, эта теория качественная. Если представить, что между фазами имеется только слабое дисперсионное взаимодействие, и исходя из этого посчитать адгезионную прочность, то она как минимум на порядок окажется выше наблюдаемой на практике. Это обусловлено сложностью процессов, происходящих при разрушении адгезионного соединения и о несовершенстве молекулярного контакта между субстанциями. Это лишний раз показывает, что понятия адгезии и адгезионной прочности не тождественны.

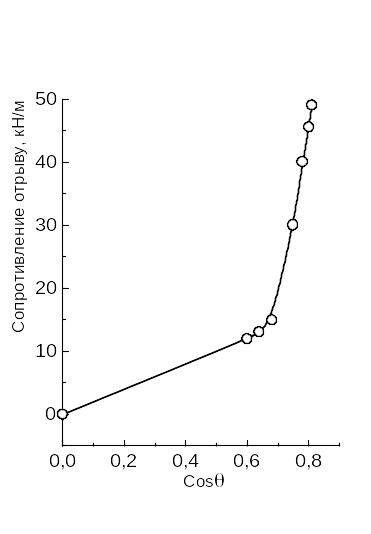

Рис. 2.4 Зависимость адгезионной
прочности крепления полиэтилена к
эпоксидной смоле от гидрофильности
полиэтилена (угла смачивания - ).
Гидрофильность полиэтилена изменяли
путем окисления его поверхности.
Имеются и другие возражения против молекулярной теории адгезии:
молекулярная теория не в состоянии объяснить зависимость сопротивления расслаиванию от скорости расслаивания, т.к. работа по преодолению молекулярных сил не зависит от скорости приложения нагрузки;
молекулярная теория не в состоянии объяснить иногда наблюдаемую высокую адгезионную прочность между двумя неполярными полимерами.
