Основные принципы системы классификации и кодирования деталей

Кодирование деталей по конструктивно-технологическим признакам осуществляется по классификаторам ЕСКД (ГОС2.201-80) и технологическим классификаторам деталей. В обозначении детали по этим классификаторам содержится исходная информация, которая используется предприятиями на стадиях конструкторско-технологической подготовки производства изделия для решения следующих основных задач:

• анализа номенклатуры деталей по их конструктивно-технологическим характеристикам;

• группирования деталей по конструктивно-технологическому подобию для разработки типовых и групповых технологических процессов;

• повышения серийности и концентрации производства деталей;

• тематического поиска и заимствования ранее разработанных деталей, типовых и групповых технологических процессов.

В конечном итоге это должно обеспечить снижение трудоемкости и сокращение сроков проектирования и технологической подготовки производства изделия.

При классификации деталей по конструктивным характеристикам берут за основу следующие основные признаки: геометрическую форму; функциональный, параметрический, конструктивный признаки; служебное назначение, наименование. По ЕСКД на все детали машиностроения и приборостроения установлены шесть следующих классов: 71, 72, 73, 74, 75, и 76. Основным признаком деления (кроме класса 76) является геометрическая форма деталей, например:

• класс 71 – тела вращения типа колец, дисков, шкивов, блоков, стержней, втулок, стаканов, колонок, валов, штоков и др.;

• класс 72 – тела вращения с элементами зубчатого зацепления, трубы, шланги, сегменты и тому подобные; изогнутые из листов, полос и лент; аэрогидродинамические, корпусные, опорные, емкостные; подшипников;

• класс 73 – не тела вращения: корпусные, опорные, емкостные;

• класс 74 – не тела вращения: плоскостные, рычажные, грузовые, тяговые, аэрогидродинамические; изогнутые из листов, полос, лент; профильные и тому подобные;

• класс 75 – тела вращения и (или) не тела вращения: кулачковые, карданные; с элементами зацепления, арматура; санитарно-технические, пружинные, ручки, крепежные и другие;

• класс 76 – детали технологической оснастки, выполняющие самостоятельные функции (сверла, метчики, пластины режущие, матрицы, пуансоны и т д.).

Технологическая классификация является логическим продолжением и дополнением классификатора ЕСКД. В основу технологической классификации положены следующие основные признаки: размерная характеристика, группа материалов, вид деталей по технологическому изготовлению, вид исходной заготовки, квалитет, параметр шероховатости, технологические требования, характеристика термической обработки, толщина покрытия, поверхность покрытия, характеристика толщины, площадь формирования, дополнительная характеристика, характеристика массы и другие. Детали кодируют буквенно-цифровым алфавитом кода. В структуре кода за каждым признаком закрепляют определенный разряд (позицию) и число знаков. Система буквенно-цифрового кодирования включает цифры от 0 до 9 и прописные буквы русского алфавита от А до Я, кроме буквы З. Структура полного конструктивно-технологического кода деталей имеет вид, приведенный на рис.20.1.

Например, по методу изготовления детали кодируются следующим образом: 1 – детали, изготовляемые литьем; 2 – ковкой и объемной штамповкой; 3 – листовой штамповкой; 4 – обрабатываемые резанием; 5 – подвергаемые термической обработке; 6 – формообразованием из полимерных материалов и резины; 7 – детали с покрытием; 8 – подвергаемые электрофизико-химической обработке; 9 – изготовляемые порошковой металлургией.

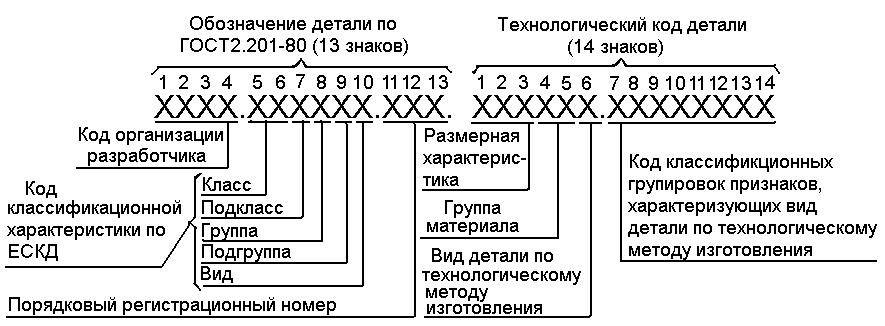

Структура полного конструктивно-технологического кода деталей
