6.5. Определение количества свай в свайном кусте Определения расчетной нагрузки на сваю п. 3.10[2];

, (6.4)

где — расчетная нагрузка, передаваемая на сваю (продольное усилие, возникающее в ней от расчетных нагрузок, действующих на фундамент при наиболее невыгодном их сочетании), определяемая в соответствии с указаниями п.3.11[2];

— расчетная несущая способность грунта основания одиночной сваи

Коэффициент надежности _k=1,4 , так как несущая способность сваи определена расчетом.

Количество свай в свайном кусте под фундамент №1:

N=1,9; конструктивно принимаем n=4;

Количество свай в свайном кусте под фундамент №3:

N=1,1; конструктивно принимаем n=4, т.к. изгибающие моменты действуют в двух плоскостях

Количество свай в свайном кусте под фундамент №4:

N=2,2; конструктивно принимаем n=4 т.к. изгибающие моменты действуют в двух плоскостях

Количество свай в свайном кусте под фундамент №5:

N=3,7; конструктивно принимаем n=6;

6.6. Определение нагрузок на максимально и минимально загруженные сваи.

(6.5)

где N_р — расчетная сжимающая сила, кН (тc);

M_x, M_y — расчетные изгибающие моменты, кНм , относительно главных центральных осей х и у плана свай в плоскости подошвы ростверка;

- удельный вес ростверка и грунта на его обрезах

=b×l×γ_b×d_p (6.6)

n — число свай в фундаменте;

x_i, y_i — расстояния от главных осей до оси каждой сваи, м;

х, у — расстояния от главных осей до оси каждой сваи, для которой вычисляется расчетная нагрузка, м.

Размеры подошвы ростверка не могут конструктивно меньше размеров ростверка, в данном фундаменте верхнего обреза равна 1,8х1,2 , поэтому такими же и принимаем размеры подошвы ростверка при этом расположение свай соответствуют схеме :

Ростверк №1:

Рисунок 37. Определение нагрузок на максимально и минимально нагруженную сваю в фундаменте 1.

Nmax= 37,0т < Fd/1,4=47,03 т., недонапряжение 27%.

Nmin=26,06 т ≥ 0

Ростверк №3:

Рисунок 38. Определение нагрузок на максимально и минимально нагруженную сваю в фундаменте 3.

Nmax=25,22 т < Fd/1,4=47,03 т, недонапряжение 46%.

Nmin=13,12 т ≥ 0

Ростверк №4:

Рисунок 39. Определение нагрузок на максимально и минимально нагруженную сваю в фундаменте 4.

Nmax=43,53т > Fd/1,4=47,03т - недонапряжение 7,5%.

Nmin=30,33 т> 0

Рисунок 40. Определение нагрузок на максимально и минимально нагруженную сваю в фундаменте 5.

Nmax=42,63 т<Fd/1,4=47,03 т., недонапряжение 10%.

Nmin=38,08 т> 0

6.8 Расчет осадок свайного фундамента.

6.8.1. Определение размеров условного фундамента.

;

α=5.

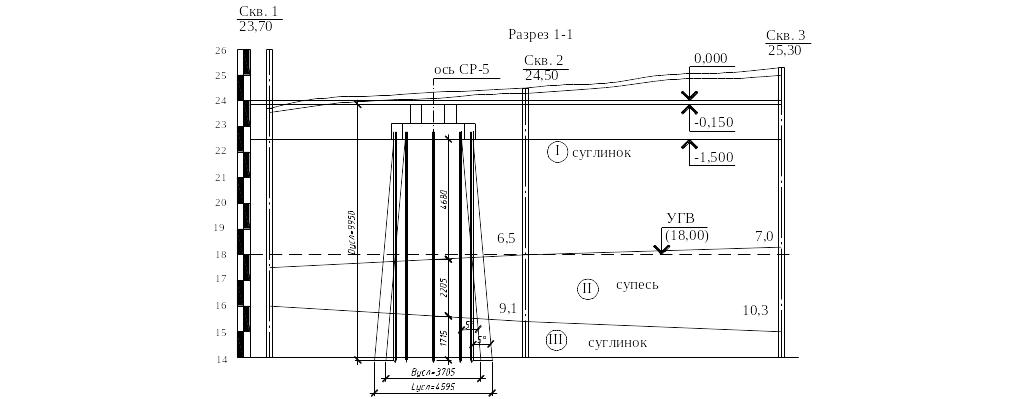

Рисунок 42. Определение размеров условного фундамента.

6.8.2. Определение расчетного сопротивления грунта.

При расчете деформаций основания среднее давление под подошвой условного Р_ср не должно превышать расчетного сопротивления грунта основания , определяемого по формуле 7[1]:

(6.8)

где и – коэффициенты, условий работы, принимаемые по табл.3[1];

Коэффициент g_с2 для сооружений с жесткой конструктивной схемой при отношении длины сооружения или его отсека к высоте L/H, равном 4 и более ;

– коэффициент, принимаемый равным: , если прочностные характеристики грунта ( и ) определены непосредственными испытаниями, и , если они приняты по табл.1-3 рекомендуемого приложения 1[1];

, , – коэффициенты, принимаемые по табл.4[1];

– коэффициент, принимаемый равным при – ;

– ширина подошвы условного фундамента, ;

– осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы условного фундамента (при наличии подземных вод определяется с учетом взвешивающего действия воды),т/м³;

– то же, залегающих выше подошвы;

– расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой условного фундамента, ;

– глубина заложения условного фундамента от уровня планировки.
