5.3.3. Определение размеров подошвы фундамента
b/l=0,7 и Атр=b*l ,получаем b=2,48 и l=3,54,принимаем b=2,7м и l=3,6м (кратно 300)
5.3.4. Уточнение расчетного сопротивления грунта
Rусл=(1/1,1)(0,56*2,7*1*1,868+3,24*1,5*1,868+5,84*2,3)= 25,33 т/м2
5.3.5. Определение фактического давления под подошвой фундамента.
Gгр,ф= b*l*d*γср=2,7*3,6*1,5*2,2=32,08 т (5.5)
Рср=(No+Gгр,ф)/Афакт= (180+32,08)/(2,7*3,6)= 21,82 т/м2 (5.6) Рmax=Рср+(Мох/Wox)+(Моy/Woy)=21,82+(10,62/5,83)= 23,64 т/м2 (5.6)
Рmin=Рср-(Мох/Wox)-(Моy/Woy)= 21,82-(10,62/5,83)= 20,0 т/м2 (5.7)
Wox=b2*l/6 = 2,72*3,6/6= 4,37 м3 (5.8)
Woy=b*l2/6 = 2,7*3,62/6= 5,83м3
5.3.6. Проверка условия:
Рср<R 21,82 т/м2 <25,33 т/м2 ∆=13,8%
Рmax<1,2R 23,64 т/м2 < 30,39 т/м2 ∆=22,2%
Рmin>0 20,0 т/м2>0
Окончательно принимаем размеры 2,7х3,6 метра.

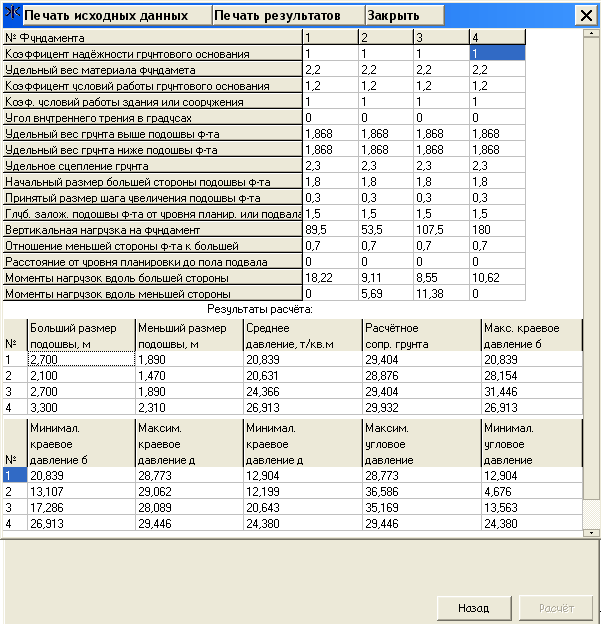

Размеры подошвы фундаментов, полученные по расчету на программе” IGOF ” приводим к модульным: - фундамент 1: 2,7х2,1 метра.
- фундамент 3: 2,1х1,5 метра.
- фундамент 4: 2,7х2,1 метра.
- фундамент 5: 3,3х2,4 метра.
5.4. Определение осадки фундамента
5.4.1. Посадка на фундаментов на инженерно – геологический разрез
Рисунок 16. Посадка фундаментов на инженерно-геологический разрез.
5.4.2. Расчет осадки фундамента
Расчет осадок фундамента производим из условия:
,
(5.9)
где
-
совместная деформация основания и
сооружения, определяемая расчетом,
-
предельное значение совместной деформации
основания и сооружения.
Расчет осадки осуществляем методом послойного суммирования по формуле (при котлованах глубиной менее 5 м):
S=β×Σ((σzp,i ср- σzу,i ср )×hi/Еi), (5.10)
где
-
безразмерный коэффициент,
=
;
σzpi– значение дополнительного давления на кровлю i-го слоя грунта, равное
σzp =α×ρо,
σzу =α× σzg0- вертикальное напряжение в слое грунта по вертикали, проходящей через центр подошвы ф-та, от собственного веса выбранного при отрывке котлована грунта
ρо
=Рср -
=
21,82 -2,2×1,5=18,52 т/м2
.
Р – фактическое давление под подошвой фундамента; Рср=18,17т/м2
hi
=0,4×b=1.08м
- толщина
слоя грунта;
b - ширина фундамента ;
Ei- модуль деформации слоя грунта;
= γ×d=2,2×1,5=3,3т/м2; (5.11)
=
+
ΣγII×hi,
(5.12)
где
-
природное давление на кровлю i-го
слоя грунта;
- природное давление на уровне подошвы фундамента
-
коэффициент, принимаемый по табл.1
(прил.2 [3])
z
=i×h,
(5.13)
где z - расстояние от подошвы до рассматриваемой точки.
=
1,33
Таблица 3. Расчет осадок фундамента мелкого заложения.
№ |
zi, м |
2z/b |
α |
σzpi, т/м2 |
σzp ср, т/м2 |
σzgi, т/м2 |
0,5*σzgi, т/м2 |
σzуi,т/м2 |
σzу ср,т/м2 |
Еi,т/м2 |
1 |
0 |
0,00 |
1 |
18,52 |
17,6866 |
3,3 |
1,65 |
3,3 |
3,1515 |
1400 |
2 |
0,9 |
0,67 |
0,91 |
16,8532 |
4,9812 |
2,4906 |
3,003 |
|||
3 |
1,8 |
1,33 |
0,607 |
11,24164 |
14,04742 |
6,6624 |
3,3312 |
2,0031 |
2,50305 |
|
4 |
2,7 |
2,00 |
0,414 |
7,66728 |
9,45446 |
8,3436 |
4,1718 |
1,3662 |
1,68465 |
|
5 |
3,6 |
2,67 |
0,292 |
5,40784 |
6,53756 |
10,0248 |
5,0124 |
0,9636 |
1,1649 |
|
6 |
4,5 |
3,33 |
0,21 |
3,8892 |
4,64852 |
11,706 |
5,853 |
0,693 |
0,8283 |
|
|
|
|
|
|
|
|
|
|
|

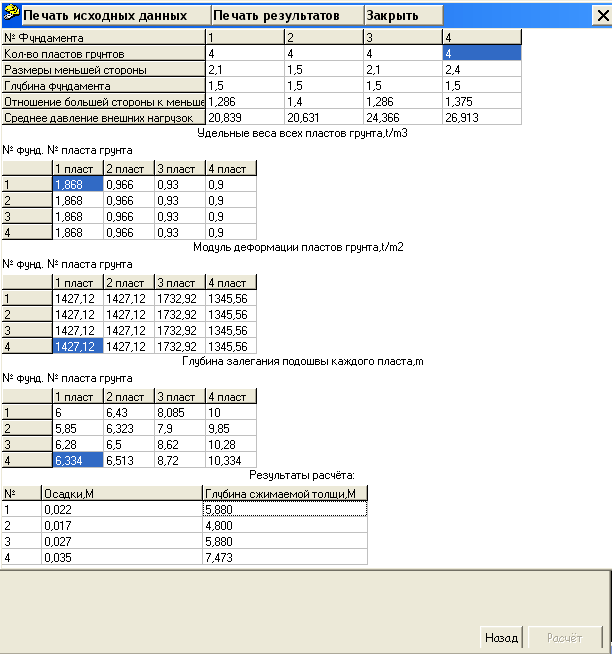

Рисунок 17. Расчет осадок фундамента 5.
S=0,8*((17,69-3,15)*0,9/1400)+(14,05-3)*0,9/1400)+
+(9,45-1,37)*0,9/1400)+(6,54-0,96)*0,9/1400)+(4,65-0,69)*0,9/1400))=0,022 м
S=2,2 см.
