3.Выбор колонн типа колонн

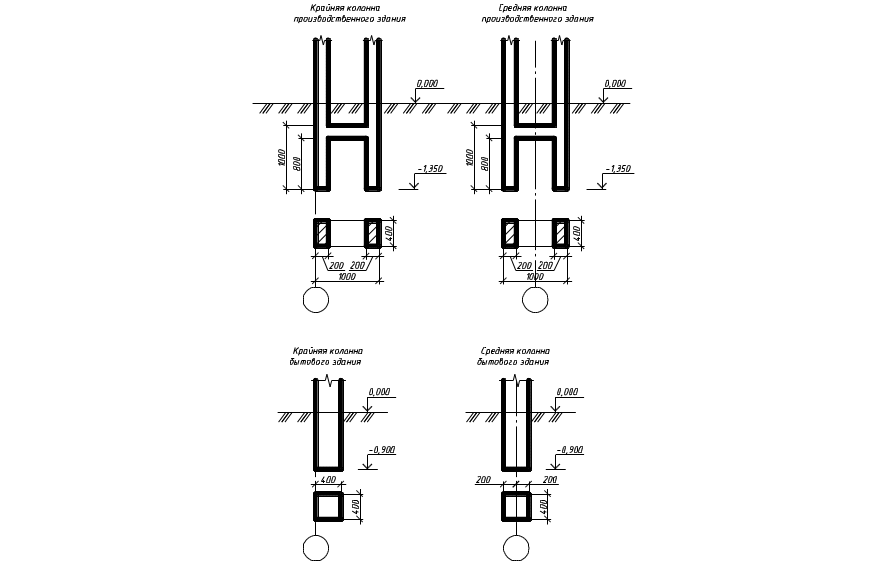

Рисунок 6. Типы выбранных колонн.
4.Определение глубины заложения фундаментов

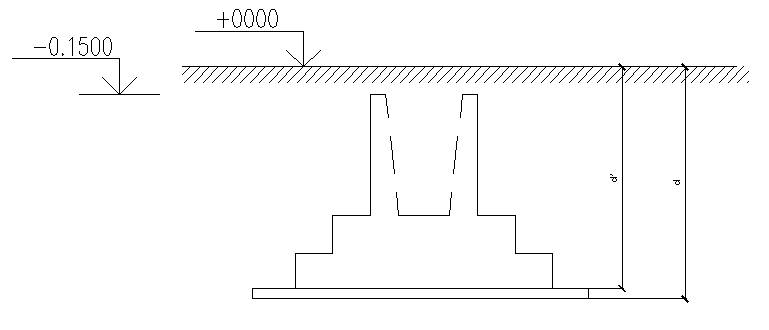

Рисунок 7. Определение глубины заложения.
Факторы, оказывающие влияние на глубину заложения:
конструктивная глубина заложения;
морозное пучение грунта;
величина нагрузки.
Нормативная глубина промерзания грунта в г.Новосибирск определяется по формуле 2[1]:
(4.1)
где Mt -безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе,
d0 -величина, принимаемая равной, м, для:
суглинков и глин - 0,23;
Mt=71,7 определяется по формуле по данным [6] ;
dfn=0,23×8,48=1,95 м
Расчетная глубина сезонного промерзания грунта df, м, определяется по формуле 3[1]:
(4.2)
где dfn - нормативная глубина промерзания, определяемая по;
kh - коэффициент, учитывающий влияние теплового режима сооружения
d1=df=0,55×1,95=1,07 м
По конструктивным требованиям dк=(1.35-0,15)+0,05+0,25=1,5 м
Вывод: Конструкция получается больше глубины промерзания, то есть пучения под подошвой фундамента не будет

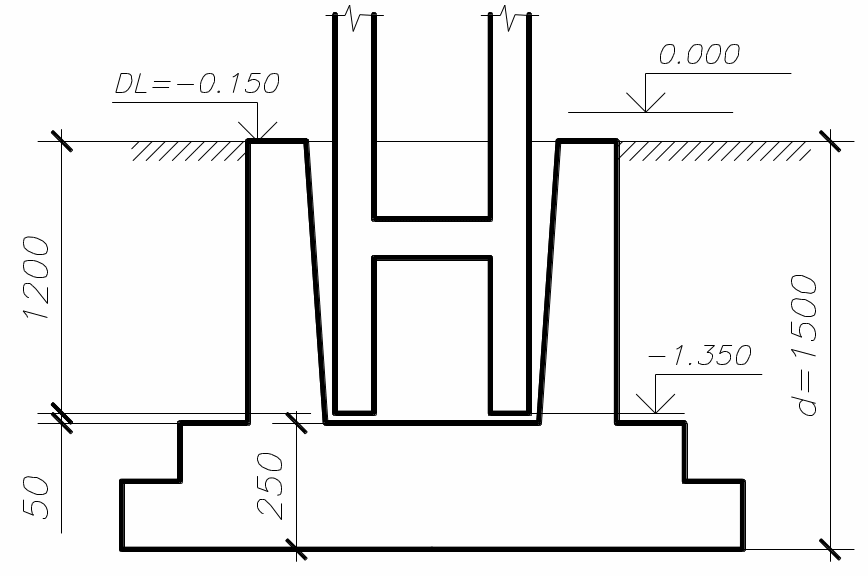

Рисунок 8. Конструктивные особенности фундамента.
Окончательно принимаем d = 1,5 метра.
5.Проектирование фундаментов мелкого заложения(1 вариант)
Определение размеров обреза фундамента.
Фундамент №1:
принимаем Вобр =1200 мм.
,
принимаем Lобр =1800 мм.

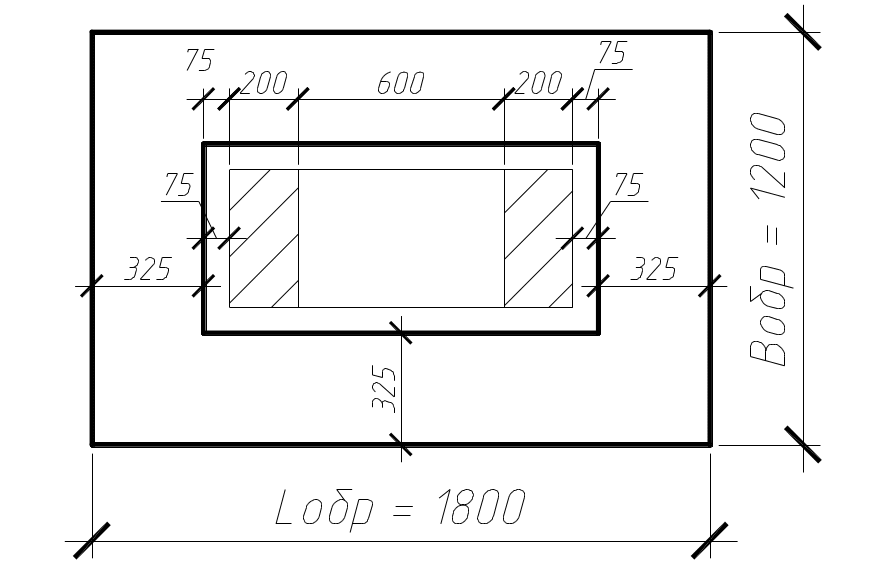

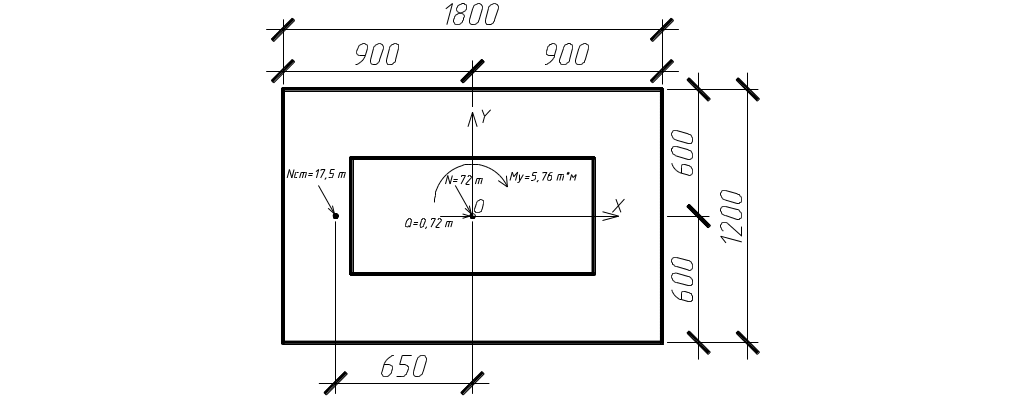

Рисунок 8. Обрез фундамента 1.
Фундамент №3:
принимаем Вобр =1500 мм.
,
принимаем Lобр =1800 мм.

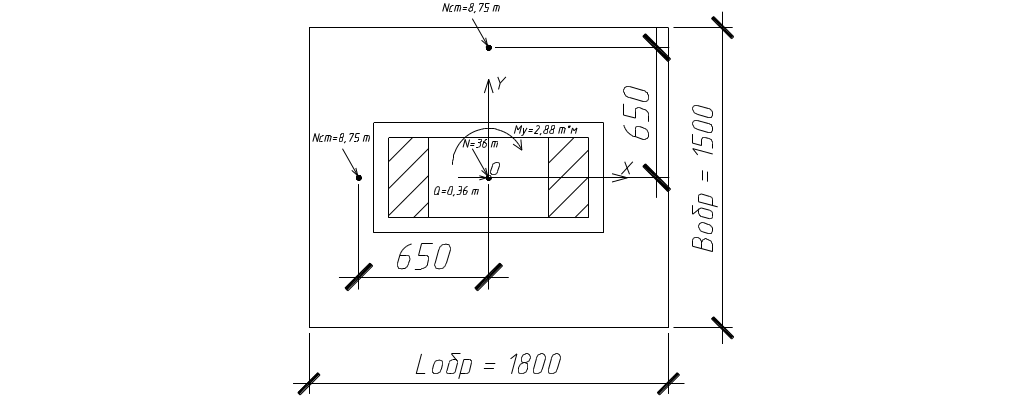

Рисунок 9. Обрез фундамента 3.
Фундамент №4:
принимаем Вобр =1500 мм.
,
принимаем Lобр =1800 мм.

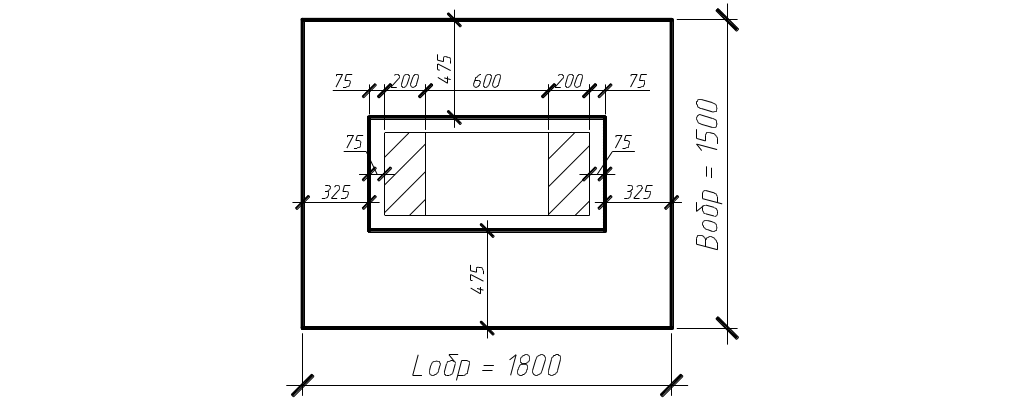

Рисунок 10. Обрез фундамента 4.
Фундамент №5
принимаем Вобр =1200 мм.
,
принимаем Lобр =1800 мм.
Рисунок 11. Обрез фундамента 5.
5.2. Приведение нагрузок к центру подошвы фундамента.
Фундамент №1
N0=17,5+72=89,5 т.
М0=5,76+17,5 х 0,65+0,72 х 1,5=18,22 т х м.
Q0=0,72 т.

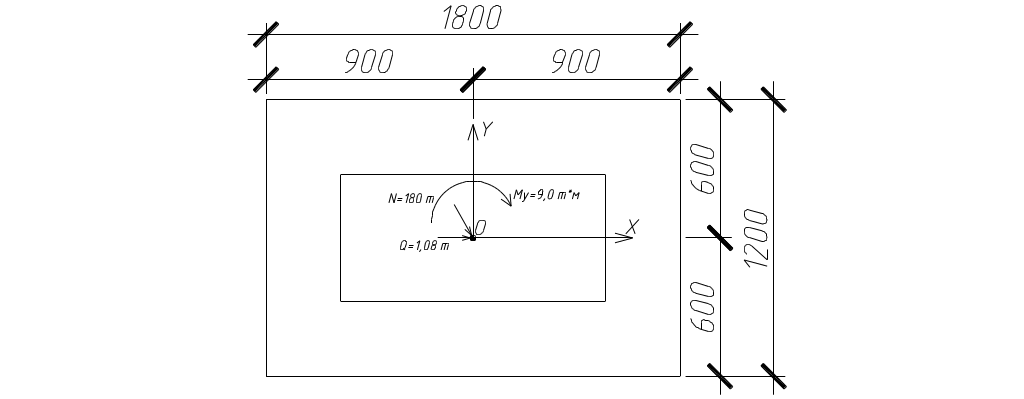

Рисунок 12. Приведение нагрузок к центру подошвы фундамента 1.
Фундамент №3
N0=36+8,75+8,75 =53,5 т.
М0x=8,75×0,65=5,69 т ×м.
M0y=2,88+0,36×1,5+8,75×0,65=9,11 т ×м.
Q0=0,36 т.
Рисунок 13. Приведение нагрузок к центру подошвы фундамента 3.
Фундамент №4
N0=90+17,5=107,5 т.
М0x=0,65*17,5=11,38 т×м.
M0y=7,2+0,9×1,5=8,55 т×м.
Q0=0,9 т.
Рисунок 14. Приведение нагрузок к центру подошвы фундамента 4.
Фундамент №5
N0=180т.
М0=9+1,08 х 1,5=10,62 т х м.
Q0=1,08 т.
Рисунок 15. Приведение нагрузок к центру подошвы фундамента 5.
5.3. Определение размеров подошвы фундамента №5.
5.3.1. Определение условного расчетного сопротивления грунта под подошвой фундамента.
Rусл=(γс1*γс2/k)(Мγ*b*kz*γII + Mq*d1*γ΄II + (Mq-1)*db* γ΄II + Mc*cII) (5.1)
где gс1 и gс2 - коэффициенты, условий работы, принимаемые по табл. 3.[1];
k -коэффициент, принимаемый равным: k1 = 1, если прочностные характеристики грунта (j и с) определены непосредственными испытаниями, и k1 = 1,1, если они приняты по табл. 1-3 рекомендуемого приложения 1;
Мg , Мq, Mc - коэффициенты, принимаемые по табл. 4.[1];
kz -коэффициент, принимаемый равным:
при b < 10 м - kz = 1, при b ³ 10 м - kz = z0/b + 0,2 (здесь z0 = 8 м);
b - ширина подошвы фундамента, м;
gII -осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента (при наличии подземных вод определяется с учетом взвешивающего действия воды), кН/м3 (тс/м3);
g/II - то же, залегающих выше подошвы;
сII - расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента, кПа (тс/м2);
d1 - глубина заложения фундаментов бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле:
(5.2)
где hs - толщина слоя грунта выше подошвы фундамента со стороны подвала, м;
hcf - толщина конструкции пола подвала, м;
gcf - расчетное значение удельного веса конструкции пола подвала, кН/м3 (тс/м3);
db - глубина подвала - расстояние от уровня планировки до пола подвала, м (для сооружений с подвалом шириной B £ 20 м и глубиной свыше 2 м принимается db = 2 м, при ширине подвала B > 20 м - db = 0).
b=1200мм; γc2=1; k=1; γc1=1; My=0,56; Mq=3,24; Mc=5,84 (φII=21); kz=1; γII=1.868т/м3; cII=2,3 т/м2.
Rусл=(1/1,1)(0,56*1,2*1*1,868+3,24*1,5*1,868+5,84*2,3)= 23,76 т/м2
5.3.2. Определение ориентировочной площади подошвы фундамента
Атр=No/(Rусл-d*γср)= 180/(23,76-1,5*2,2)=8,8м2 (5.3)
γср=2,2 т/м3
