1. Техническое задание на разработку радиомикрофона.

1.1 Наименование изделия и область применения

Наименование изделия – радиомикрофон , используют для беспроводной передачи речевых сообщений.

Область применения: ведение коммерческой разведки, в качестве радионяни.

1.2 Основание для разработки

Основанием для разработки радиомикрофона служит задание по подготовке курсового проекта, выданного кафедрой 404 и утверждённое14.09.2012 г.

1.3 Цель и задачи разработки

Целью разработки является создание конструкторско-технологической документации на изготовление радиомикрофона.

Задачами разработки являются:

1) схемотехническая отработка конструкции;

2) разработка конструкции изделия;

3) расчет показателей качества;

4) расчет технологичности;

5) разработка технологической схемы сборки

1.4 Источники разработки

1.4.1 Перечень литературных источников

Разработка изделия производится на основе следующих литературных источников:

1) Журнал «Радио»-начинающим,стр.54-55,№1,2012г;

2) Гоноровский И.С. Радиотехнические цепи и сигналы: учебник для ВУЗов;

3)  Борисов,А.Назаров- Учебное пособие по курсовому и дипломному проектированию.

1.4.2 Конструкторские аналоги

Разрабатываемый радиомикрофон беспроводной ,поэтому при сравнении с проводными аналогами он удобнее в использовании.

1.5 Технические требования

1.5.1 Состав изделия и требования к его конструкции

Радиомикрофон состоит из:

-блока в котором размещена ФЯ , состоящая из печатной платы и радиоэлементов расположенных на ней.

Параметры корпуса:

-габаритные размеры – диаметр не белее 40 мм. , длина не более 100 мм. (100× d40);

-материал корпуса – алюминий;

-масса модуля не более 300 г.

1.5.2 Показатели назначения

Изделие в заданных условиях эксплуатации должно обеспечивать следующие значение функциональных показателей:

-диапазон рабочих частот передачи – от 88…..108 МГц;

-напряжение питания – 3В;

-ток потребления – 2,5 мА.

1.5.3 Требования к надёжности

Вероятность безотказной работы изделия за 8 часов должна быть не ниже 0.99.

Среднее время наработки на отказ изделия должно быть не менее 1000 ч.

1.5.4 Требования к уровню унификации и стандартизации

Уровни стандартизации и унификации изделия, определяемые коэффициентами стандартизации и унификации должны быть не менее 0,7.

1.5.5 Требования к безопасности

Изделие должно быть электробезопасным в условиях производства, эксплуатации, обслуживания и ремонта.

1.5.6 Эстетические , эргономические требования

Устройство должно отвечать современным требованиям эргономики и технической эстетики предъявляемым к радиомикрофону .

1.5.7. Условия эксплуатации (использования)

Функциональные показатели, приводимые в разделе 1.5.2. должны быть обеспечены в следующих условиях эксплуатации:

-диапазон рабочих температур от минус 10°С до +55˚С ;

-относительная влажность до 80% при Т=25˚С ;

-диапазон вибрационных частот от 10 до 30 Гц ;

-виброускорение 19,6 м/с² ;

-пониженное атмосферное давление до 61 кПа.

1.5.8. Дополнительные требования

Дополнительные требования к изделию не предъявляются.

1.5.9. Требования к транспортировке и хранению

Транспортировка изделия допускается автомобильным транспортом без ограничения расстояния в заводской упаковке, исключающей повреждение изделия при транспортировке.

Хранение должно производиться в капитальном, отапливаемом помещении на стеллажах в заводской упаковке.

1.6 Стадии разработки

Разработка должна быть выполнена в соответствии с календарным планом,

представленным в таблице № 1.1.

№	Содержание работ	Дата завершения
1	Оформление технических требований, схемотехническая отработка конструкции	28.09.12
2	Разработка конструкции изделия	10.10.12
3	Расчет показателей качества конструкции	09.11.12
4	Расчет технологичности конструкции	30.11.12
5	Оформление конструкторской документации

Таблица 1.1

1.7 Комплектность документации ,порядок приёмки ,сроки

Комплект документов должен включать:

-расчетно-пояснительная записка;

-графический материал;

2. Схемотехническая отработка конструкции.

2.1 Описание принципа работы радиомикрофона.

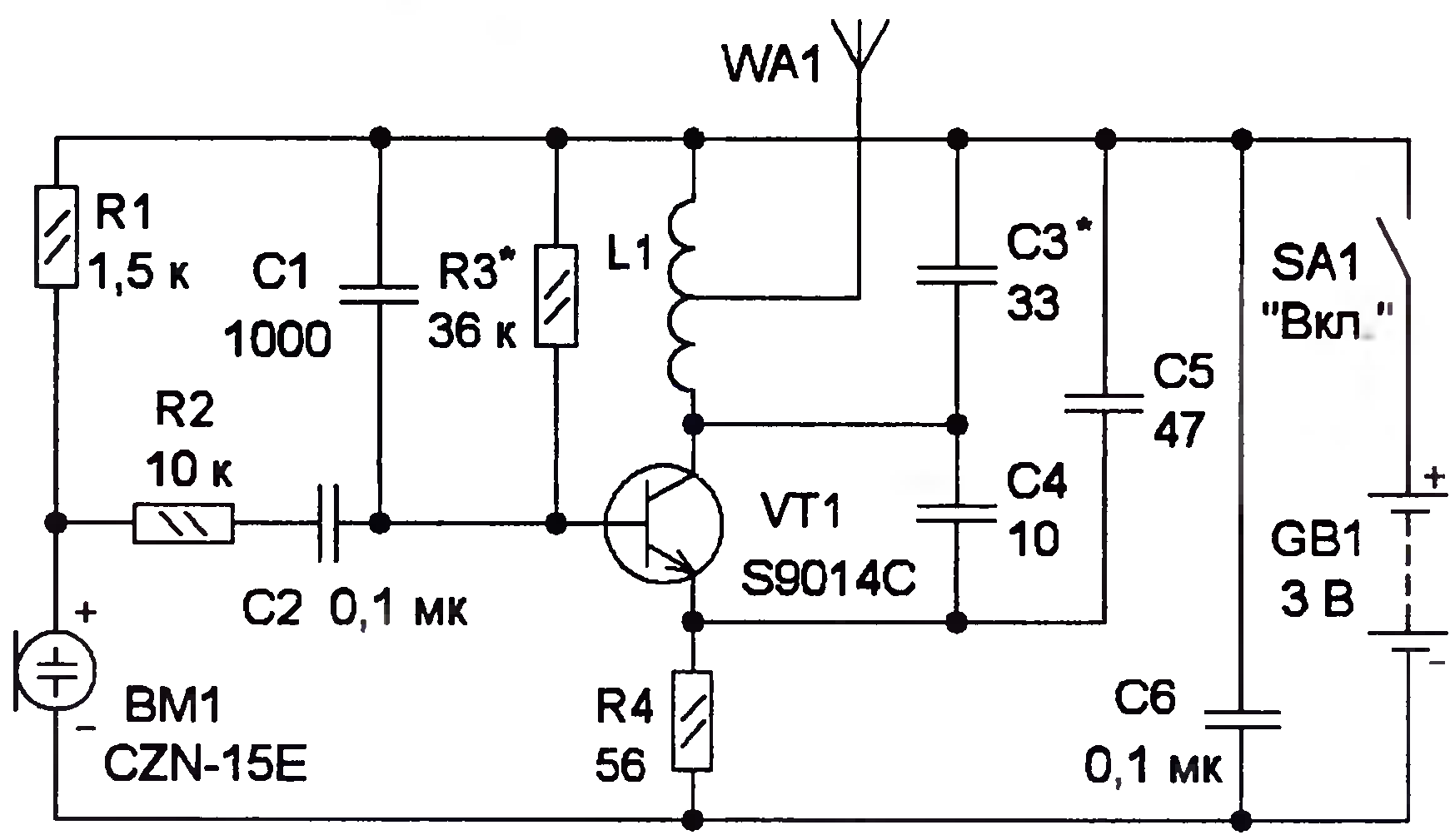

Основа устройства (рис. 2.1) ­ LC-­гe­нератор, собранный на транзисто­ре VТ1 по схеме "ёмкостной ,

трёхточ­ки"

Рисунок 2.1

Номиналы конденсаторов C3­C5 и топология катушки индуктивности L 1 выбраны такими, чтобы частота генерации составила около 100 МГц, т. е. примерно в середине УКВ ЧМ диапазона 88...108 МГц. Конденсатор С1 соединяет базу транзистора с линией питания по высокой частоте.

Электретный микрофон ВМ 1 преобразует звуковой сигнал в электрический, который через резистор А2 и конденсатор С2 поступает на базу транзистора VТ1. В результате ток через тpaнзистор изменяется, что при водит к изменению частоты и амплитуды ­ генерируемого сигнала, т. е.

осуществляется eгo амплитудная и частотная модуляция звуковым сигна­лом. К отводу катушки L 1 подключают антенну ­ отрезок изолированного провода толщиной 0.5...1 мм и длиной

30...40 см. Сигнал гeнepaтopa можно принимать на радиовещательный УКВ приёмник указанного выше диапазона на расстоянии нескольких десятков метров . Все элементы кроме выключателя

и батареи питания, монтируют на печатной плате из односторонне фольгированного стеклотекстолита толщиной 1...1,5 мм, чертёж которой показан на рис. 2. 2

Рисунок 2.2

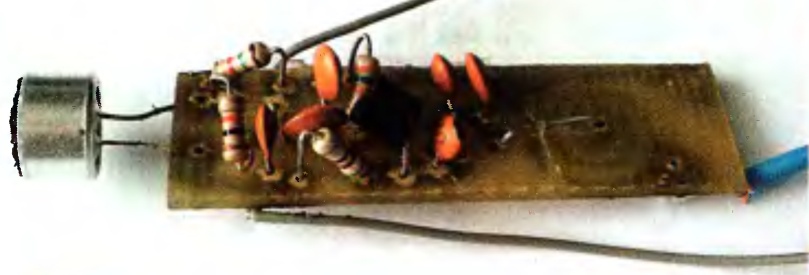

. Смонтирован­ная плата показана на рис. 2.3.

Рисунок 2.3

Питать устройство можно от батареи, состоя­щей из двух гальванических элементов типоразмера АА. ААА, AG 13 напря­жением по 1,5 В каждый или одного литиевого элемента серии САхххх с

напряжением 3 В. Применены резисторы МЛ-Т: C2-­23, Р1 ­4, конденсаторы ­ К10- 17, причём конденсаторы C3-­C5 должны иметь ТКЕ ПЗЗ, МПО или МЗЗ ­ это по­высит стабильность частоты

гeнepaтopa, ТКЕ остальных может быть любым. Замена тpaнзистора S9014С ­ любым ce­рий КТ368, КТ399, 2SC9014, S9018 с коэффициентом пере­дачи тока коллектора не менее 50. Можно применить транзис­торы серий КТ326, КТ363, но в этом случае необходимо изме­нить на противоположные

по­лярности подключения пи­тающего напряжения и микрофона. Выключатель питания ­

малогабарит­ный, например, В3009, В3037. Элект­ретный микрофон ­ любой с двумя выводами, но лучшие результаты получе­ны с указанным на схеме.

Налаживание начинают с установки потребляемого тока 1,5...2,5 мА под­боркой резистора А3.

Затем, перестраивая УКВ радиоприёмник вблизи час­тоты 96 МГц, настраивают­ся на сигнал радиомикро­фона. Частоту гeнepaтopa можно изменять подборкой конденсатора С3, уменьшение eгo ёмкости при­водит к росту частоты генератора , и наоборот. Изменение частоты по­требуется, если приёму будет мешать сигнал радиовещательной станции. Установку частоты можно

упростить, заменив конденсатор С3 на два соеди­нённых параллельно. Один ­ по­стоянной ёмкости (20...22 пФ), eгo устанавливают на место С3, второй ­ подстроечный (4...20 пФ), eгo можно

установить со стороны печатных про­водников. Подойдут подстроечные конденсаторы КТ4­-21б, КТ4­-25б с номинальным напряжением 100 В (диаметр корпуса ­ 5 мм). Приёмник настраи­вают на частоту, свободную от сигна­лов радиостанций, и подстроечным конденсатором перестраивают на эту частоту генератор.
