Экзаменационный билет №5
Назначение выпрямителя в источнике питания прямого преобразования.
Выпрямитель - для преобразования переменного (биполярного) напряжения в однополярное пульсирующее.

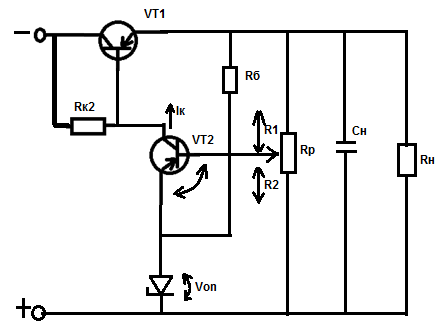

Структурная схема компенсационного стабилизатора напряжения с параллельным включением регулирующего элемента. Принцип действия.
Схема состоит из регулирующего транзистора, усилительного транзистора, Rр, источника опорного напряжения. Допустим, при увеличении напряжения на входе увеличивается сигнал на выходе. Это вызовет увеличение отрицательного потенциала базы транзистора VT2, в результате чего увеличится ток Iк, а значит увеличится напряжение на балластном сопротивлении Rб. Затем уменьшается базовый ток VT1, а вместе с ним коллекторный I VT2. Напряжение на нагрузке восстанавливается.
Экзаменационный билет №6
Назначение стабилизатора напряжения в источнике питания прямого преобразования.
Стабилизатор напряжения - для окончательного сглаживания пульсации, создания напряжения независимого от изменения напряжения сети и тока в нагрузке. Зависит от экспоненциального закона.
Стабилизатором напряжения называется устройство, преобразующее электрическую энергию, в результате работы которого на его выходе получается требуемое напряжение (колебания происходят в незначительных предварительно заданных пределах), которое остаётся постоянным независимо от значений перепадов и колебаний входного напряжения и нагрузочного сопротивления.
В зависимости от того, напряжение какого типа получается на выходе стабилизатора, различают два их вида - постоянного или переменного тока.
Сегодня они делятся на три основных типа - компенсационные (или электронно плавкие стабилизаторы), их статистические (то есть электронно переключаемые) аналоги, а также электродинамические или механические модели.
Назначением стабилизаторов напряжения является защита бытовой техники, а также промышленных установок, систем и приборов, работающих в однофазной сети с напряжением 220 вольт с частотой пульсаций 50 герц и очень важных как для лабораторной и медицинской практики, так и многого другого.
Входной фильтр источника питания формата атх. Принцип действия.
Входной фильтр.
Интенсивность помех существенно зависит от быстродействия транзисторов и диодов силовой части, а также длины выводов и элементов и ёмкости монтажа. Наличие помех оказывает неблагоприятное действие и на работу самого блока питания, проявляющееся в ухудшении характеристик стабилизации источника.
При анализе схемотехнике импульсных источников питания принято различать синфазную и дифференциальную составляющие помехи. Синфазное напряжение измеряется относительно корпуса устройства с каждым из полюсов шин питания источника. Дифференциальная составляющая, измеряющая между полюсами шин питания (первичной, нагрузочной), ещё её определяют как разность синфазных составляющих помехи между шинами соответствующей цепи. Наилучшим средством снижения уровня помех считается устранение их в местах возникновения, следовательно, место включения фильтра строго определено – на входе источника питания. При разработки фильтра источников питания наибольшее внимание уделяют подавлению именно синфазной и дифференциальной составляющих помех в сети.
