6. Розрахунок надійності друкованого вузла

Надійність - властивості виробу виконувати задані функції, зберігаючи експлуатціонние показники в допустимих впределах протягом необхідного проміжку часу.

Працездатність - це такий стан системи, при якому вона в даний момент часу відповідає всім вимогам у відношенні основних параметрів, що характеризують нормальне протікання всіх процесів.

Відмова - подія, яке у повній або частковій втраті працездатності системи.

Вихідні дані для розрахунку показників надійності типових конструкції ЕОМ: принципова схема із зазначенням типів деталей, що входять до неї; режими роботи всіх деталей (електричні, кліматичні та механічні); значен ня інтенсивності відмов всіх типів деталей при номінальних і фактичних режимах, значення середнього часу без відмовний роботи.

За результатами аналізу впливу на працездатність типової конструкції вхідних в неї елементів складають структурну схему надійності. Елемент включається в цю схему, якщо його відмова призводить до відмови типової конструкції.

Сумарна інтенсивність відмов типової конструкції:

  _in_i,

де _i - інтенсивність відмов, являє собою ймовірність відмов в одиницю часу.

Основний показник надійності відновлюваних виробів - напрацювання на відмову Т0, обумовлена ​​як середнє значення напрацювання між відмовами.

Напрацювання на відмову:

T₀=1/

Інтенсивність відмов комплектуючих елементів, що є їх вихідною характеристикою надійності, залежить від режиму роботи і ступеня тяжкості таких зовнішніх впливі, як температура, тепловий удар, вологість, вібрації, лінійні прискорення, удари, радіація і т.д.

=₀к1к2...к_н

Вихідні дані:

- інтенсивність відмови всього пристрою

_i- i-відмова i-ого устрою

₀- інтенсивність відмови

Таблиця 5.1 Інтенсивності відмов для різних вузлів конструкції

Элемент	Интенсивность отказа, 0 (ч-1)	Число элементов, n	n0
Идикатори	0,210-7	2	0,410-7
Конденсатори	0,310-7	2	0,610-7
транзистори	0,1210-7	3	0,3610-7
Резистори	0,210-7	11	1.110-7
Роз’їм на 1 контакт)	0,210-7	2	0,410-7
Паяные соединения	0,510-9	52	0,2610-7
Печатная плата (на один слой)	10-7	2	210-7
ИТОГО , ч-1			1,024  10-6

Напрацювання на відмову:

T₀=1/=1/1,024  10^-6 = 976562,5ч.

Напрацювання на відмову 976562,5ч , що = 40690 добі або 1337,7місяцях або 111,4року.

7. Висновок

На даній курсовій роботі мною було виконано розрахунок та розробка та трасування у програмному продукті DipTrace друкованої плати у відповідності до технічного завдання та ГОСТ, електричної принципової схеми індикатора пониження напруги з світловим та звуковим оповіщенням. От же мною були отримані практичні навички створення, розрахунку та трасування друкованих плат. А також вирахувано надійність та механічну міцність плати.

ДОДАТОК №1

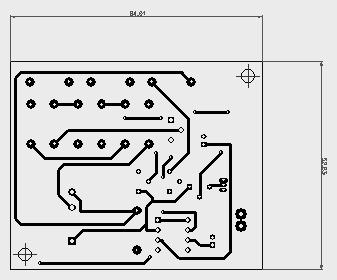

А

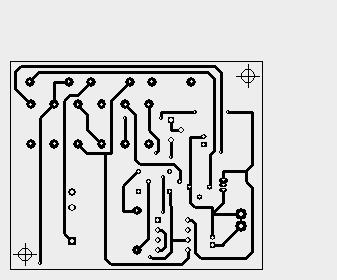

Б

ДОДАТОК №2

ДОДАТОК №3
