Конструкция, система контроля и индикации.
Аппаратура «Марс-БМ» является автоматическим устройством. После включения питания электрической схемой управления обеспечивается ее непрерывная работа.
Конструктивно аппаратура записи выполнена в виде отдельных блоков, элементов и сигнального устройства. Блоки 70А-10М и 70А-20М настраиваются и эксплуатируются совместно. Блок 70А-10М состоит из бронированного, цилиндрической формы контейнера, внутри которого размещены ЛПМ, радиоэлектронные узлы и элементы. Контейнер установлен на амортизационном устройстве. Блок 70А-20М выполнен в виде прямоугольной коробки, сверху закрытой крышкой. Внутри блока размещены радиоэлектронные узлы и элементы.

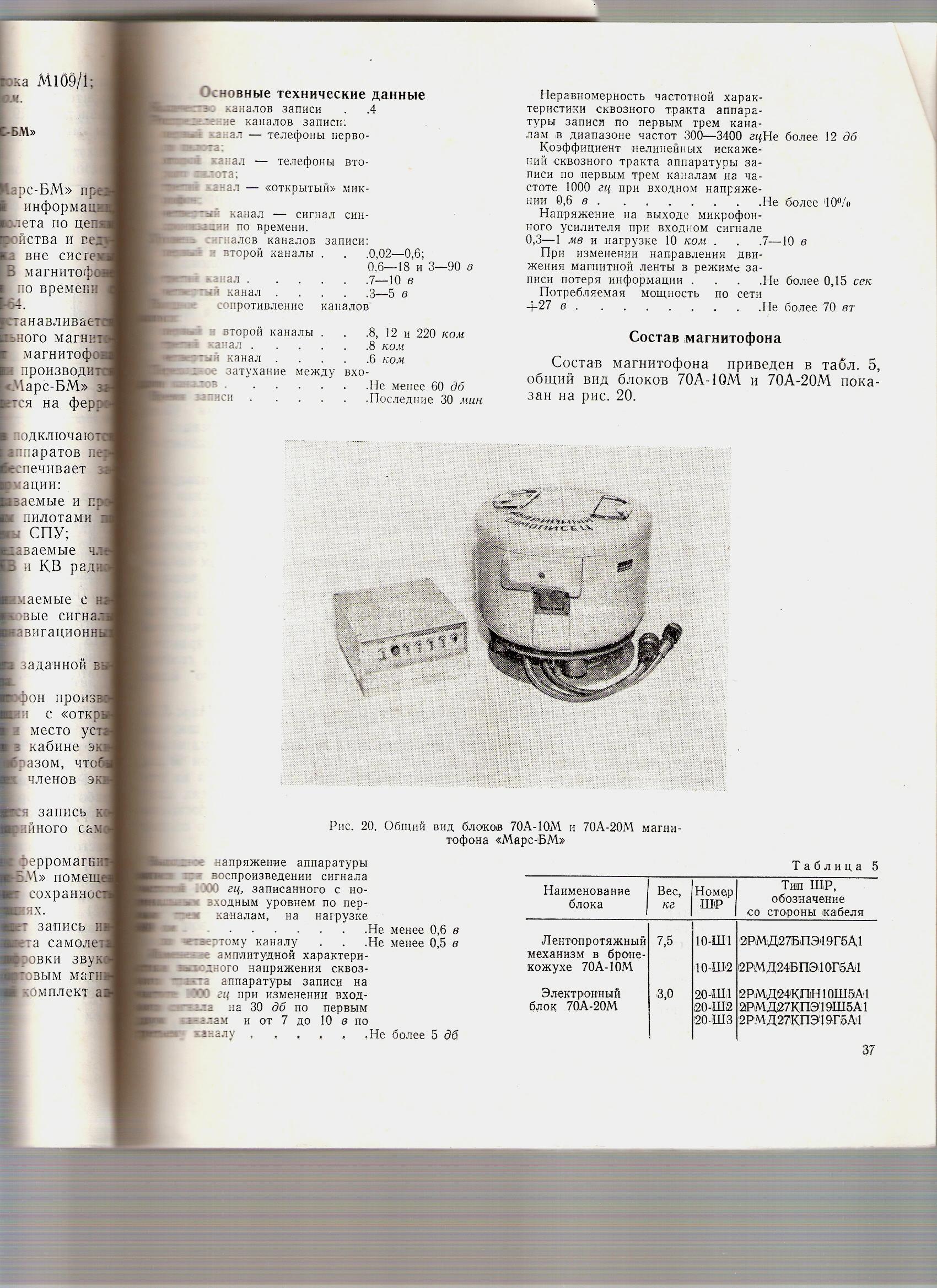

Рис.2. Общий вид блоков 70А-10М и 70А-20М магнитофона «Марс-БМ».
На лицевой панели под крышкой установлены элементы управления и защиты:
— выключатель «Сеть» для отключения питания электронного блока и ЛПМ при техническом обслуживании;
— переключатель «Воспроизведение I, II, III, IV» для включения усилителей воспроизведения при прослушивании записи по соответствующему каналу во время проверки работоспособности на земле;
— кнопка «Перемотка» для сокращения времени перемотки звуконосителя при его замене;
— плавкий предохранитель ВП1-1 (2А), установленный в сети питания ЛПМ, электронного блока и сигнализации.
Усилитель УсМ предназначен для усиления сигналов, поступающих с трех последовательно соединенных микрофонов МДМ-5. После усиления сигнал поступает на вход канала III электронного блока.
В систему контроля работоспособности аппаратуры записи входят контрольный разъем для подключения переносного блока 70А-50 проверки работоспособности аппаратуры и светосигнализатор «Марс» на пульте управления аппаратуры МСРП, установленный на рабочем месте бортинженера.
Встроенный автоматический контроль оценивает работу магнитофона по трем показателям:
наличие на выходах всех четырех каналов записи сигналов НЧ;
наличие на выходе генератора стирания и подмагничивания напряжения с частотой 30кГц;
вращение ведущей катушки.
Эти сигналы поступают на устройство автоматического контроля(70А-24).При отсутствии хотя бы одного из них устройство срабатывает, разрывая цепь питания ЛПМ и выдавая сигнал +27В «Неиспр».
Электропитание, защита, включение и контроль работы.
«Марс-БМ» питается от бортсети постоянного тока напряжением 27 В с шины 1 левой панели автоматов защиты.
Напряжение +27 В через предохранитель ИП-5 и выключатель «Марс—Выключено» поступает на УсМ, электронный блок 70А-20М и контрольный разъем.
Включение аппаратуры производится выключателем «Марс— Выключено» на верхнем электрощитке пилотов.
Однако при взлете самолета независимо от положения выключателя «Марс— Выключено» происходит автоматическое включение аппаратуры при помощи реле блокировки цепей управления при обжатой опоре самолета и концевого выключателя на стойке левой опоры.
Общий контроль работоспособности аппаратуры осуществляется с помощью светосигнализатора «Марс» на пульте управления аппаратуры МСРП на рабочем месте бортинженера.
Для воспроизведения, расшифровки и привязки по времени речевой информации, записанной магнитофоном «Марс-БМ», в наземных условиях используется комплекс магнитофонов «Марс-Н». С помощью этих магнитофонов можно перезаписать речевую информацию, произвести многократное повторение отдельных слов и слогов, изменить частотную характеристику воспроизводимого сигнала в широких пределах.
Для проверки работы магнитофона «Марс-БМ», без снятия его с борта самолета, применяется контрольный пульт 70А-50. С помощью контрольного пульта можно включить магнитофон, через микрофон или систему СПУ произвести запись разговора, перемотать звуконоситель в обратном направлении и через телефоны, подключенные к контрольному пульту, прослушать качество записанной речи.
Для измерения параметров магнитофона «Марс-БМ» в лабораторных условиях необходима следующая контрольно-измерительная аппаратура:
звуковой генератор ГЗ-33;
генератор прямоугольных импульсов Г5-6А;
вольтметр ламповый ВЗ-2А;
милливольтметр ламповый импульсный В4-3;
многопредельный ампервольтметр Ц-52;
осциллограф С1-4;
секундомер 51-СД;
выпрямитель стабилизированный ВСП-50.
3.2.2. Магнитофон МС-61.
Магнитофон МС-61 предназначен для магнитной записи информации и команд, поступающих по линиям радиосвязи и внутренней бортовой телефонной связи ВС.
При необходимости воспроизведение записи осуществляется на наземном магнитофоне МН-61.

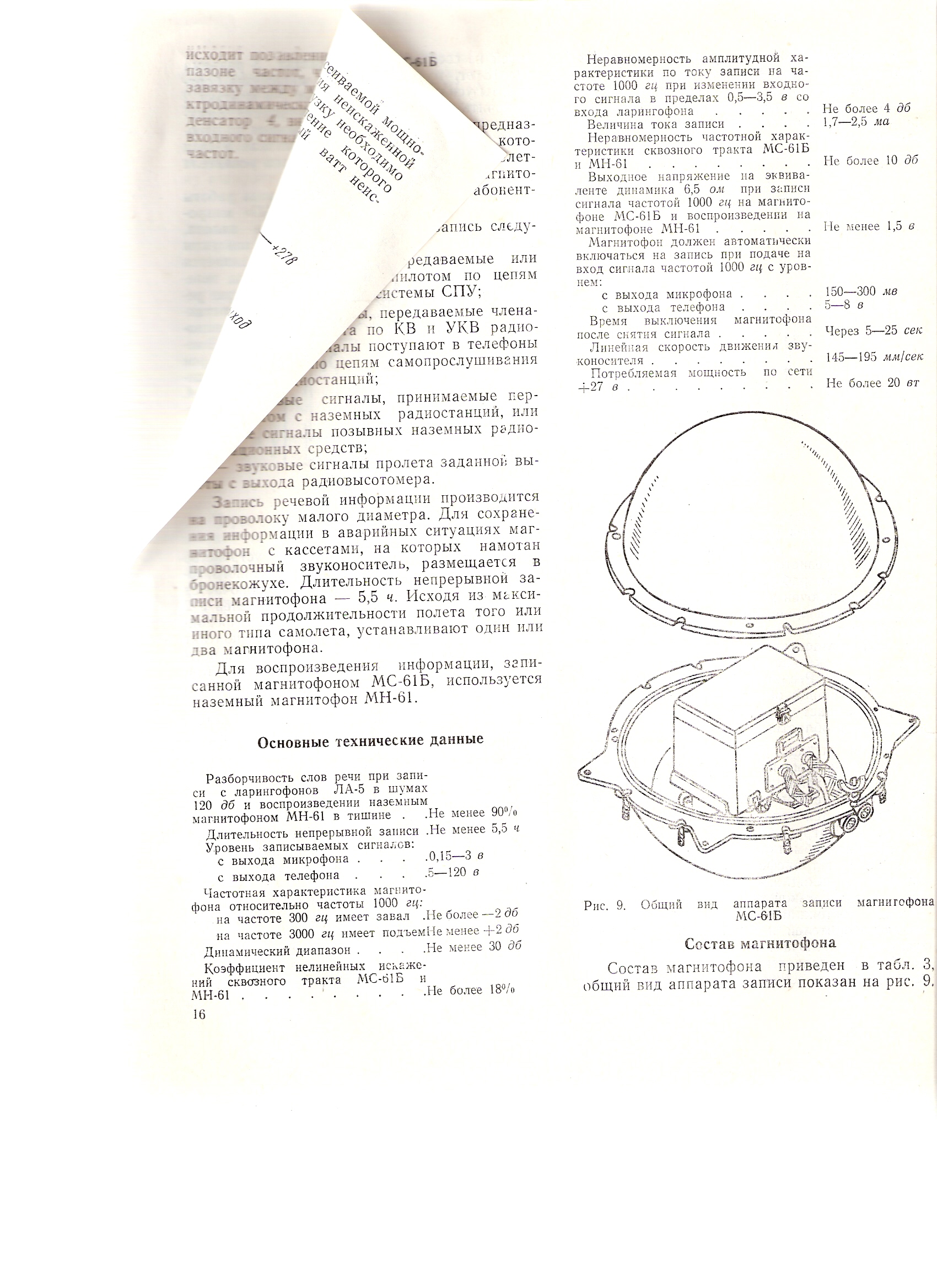

Рис.3. Общий вид аппарата записи.
