40. Охладители надувочного воздуха.
Температура наддувочного воздуха дизеля оказывает большое влияние на его экономичность и надеж-ность. Охл-ние наддувочного воздуха широко при-меняют для улучшения топливной экономичности.
При одноступенчатом наддуве теплообменники всегда располагают за компрессором, при двухсту-пенчатом – или только за компрессором 1 ступени или только за компрессором 2 ступени. Воздухоохладитель представляет собой радиатор. В его корпусе в шахматном порядке расположены охлаждающие трубки. Вода циркулирует по трубкам, а воздух – м-ду трубок. Циркуляция воды – 3-ходовая. Для увел. охлаждающей пов-ти на трубках припаяно спиральное оребрение.
56. Масляные насосы. Принципы расчета масл сис-мы.
Для опред подачи и мощности на привод главного маслян насоса использ ур-е теплового баланса для масла:
где:
-
кол-во тепла, отводимое маслом;
-
объемная подача масл насоса , м3/ч;
-
теплоемкость масла, кДж/кгК;
-
плотность масла, кг/м3;
=∆
- разность темпер-р масла на выходе и
входе в дизель;
a-доля тепла отводимая маслом (а=0,04-0,06- для дизелей без маслян охлажден поршней, с масл охл поршней а=0,12-0,15);
-
удельный расход;
-эффект
мощность дизеля (кВт);
-теплота
сгорания топлива (42500 кДж/кг); ∆
=10-15
˚С; Расчетная подача:
Мощность маслян
насоса:
В масл сис-ме использ-ся приборы для измер-я давления и температуры.
41. Компоновка охлаждающих устройств
С-мы охлажд компонуются из поверхностных теплообменников (радиаторов), предназн для охлаждения жидкостей атмосферным воздухом, промежуточных теплообменников (для охлаждения масла дизеля или гидропередачи водой, которая охлаждается в радиаторах атмосферным воздухом), вентиляторов и системы воздушных каналов, обеспечивающих подвод и отвод атмосферного воздуха от радиаторов, системы трубопроводов и насосов, обеспечивающих циркуляцию охлаждаемых жидкостей и устройств для регулирования режимов работы.

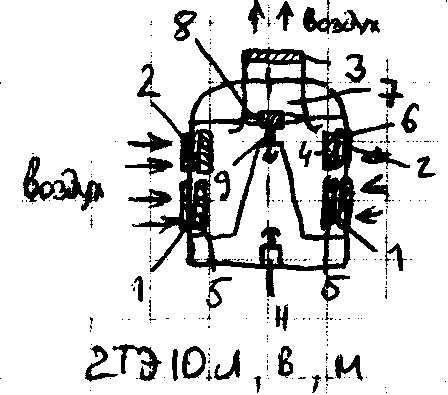

1 – боковые жалюзи; 2 – боковые жалюзи верхние; 3 – верхние жалюзи; 4 – укороченные водяные секции; 5 – типовые водяные секции; 6 – коллекторы для крепления водяных секций; 7 – диффузор; 8 – вентиляторное колесо; 9 – опора вентилятора; 10 – вертикальный карданный вал; 11 – угловой редуктор с гидромуфтой перемен. наполнения; 12 – шахта холодильника; 13 – мотор-вентилятор
Двухрядное расположение секций радиаторов, примененное на тепловозе ТЭЗ, дает возможность несколько сократить длину фронта холодильника.
На части тепловозов 2ТЭ10Л также применяется непосредственное охлаждение рабочих жидкостей атмосферным воздухом в радиаторах, при двух контурах охлаждающей воды (воды дизеля и воды, охлаждающей наддувочный воздух) и одном контуре масла дизеля. Секции радиаторов имеют двухъярусное боковое расположение. Другая часть тепловозов 2ТЭ10Л имеет промежуточный водомасляный теплообменник и два основных контура охлаждающей воды: контур охлаждения воды дизеля и контур воды, охлаждающей масло дизеля в водомасляном теплообменнике и наддувочный воздух (в специальном теплообменнике). Вода дизеля охлаждается в 13 водовоздушных секциях с рабочей длиной трубок 1206 мм и 13 секциях с рабочей длиной трубок 535 мм, расположенных с левой стороны. Вода контура охлаждения наддувочного воздуха и масла дизеля охлаждается в 25 высоких и 25 низких водовоздушных секциях, занимающих всю правую часть холодильной камеры и часть левой. На этих тепловозах имеется раздельный привод боковых' жалюзи правой и левой стороны в соответствии с расположением секций радиаторов двух контуров охлаждающей воды.
Система с промежуточными теплообменниками и двумя контурами циркуляции воды установлена на пассажирском односекционном тепловозе ТЭП60. В первом контуре циркуляции вода, нагретая в дизеле, поступает в водовоздушный радиатор, состоящий из 18 секций, охлаждается и водяным насосом подается в дизель. Во втором контуре вода после охлаждения масла дизеля в водомасляном теплообменнике подается водяным насосом в пластинчатый теплообменник, где охлаждает наддувочный воздух,
Помимо бокового вертикального расположения радиаторов, применяющегося на большинстве отечественных тепловозов, встречается V-образное (на тепловозах ТЭ109 и некоторых зарубежных).
