Мви должна быть аттестованной согласно гост 8.563—96

Аттестация МВИ— процедура установления и подтверждения соответствия МВИ предъявляемым к ней метрологическим требованиям.

При разработке МВИ исходными являются требования к точности измерений, которые должны устанавливать, в виде пределов допускаемых значений характеристик, абсолютную и относительную погрешности измерений.

Наиболее распространенным способом выражения требований к точности измерений являются границы допускаемого интервала, в котором с заданной вероятностью Р должна находиться погрешность измерений.

Если граница симметрична, то перед их числовым значением ставятся знаки «±». Если заданное значение вероятности равно единице (Р = 1), то в качестве требований к точности измерений используются пределы допускаемых значений погрешности измерений. При этом вероятность Р=1 не указывается.

2) Общие сведения об импульсных последовательностях.

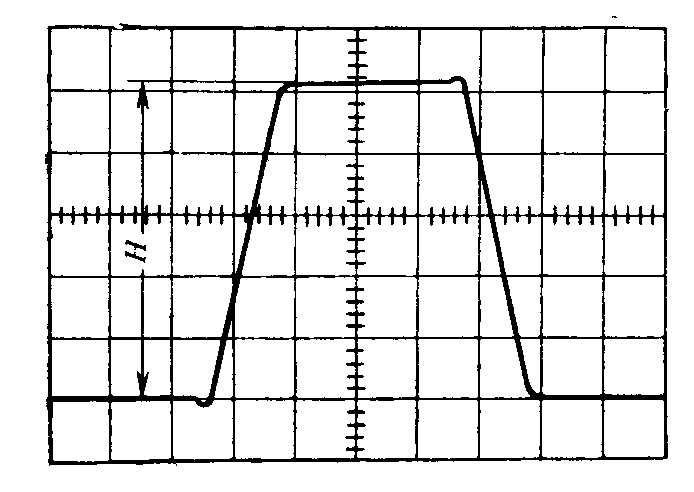

Одиночный импульс:

А – амплитуда

H- характерный уровень, по которому измеряется длительность

t - длительность

h_В - выброс на вершине

h_П - выброс в паузе

ΔН - наклон вершины (%)

t_Ф - длительность фронта

t_СР - длительность среза

t_Н - время нарастания

Импульсная последовательность:

T_С – период следования импульсов

t_И – длительность импульсов

t_П – длительность паузы между импульсами

Гармоническое напряжение и импульсная последовательность отличаются формой.

3) Провести калибровку селективного вольтметра по внутреннему калибратору.

Билет 10

1. Классы точности средств измерений.

Класс точности СИ—обобщенная МХ, выражаемая пределами допускаемых (основной и дополнительной) погрешностей, а также другими характеристиками, влияющими на точность.

ГОСТ8.401—80 в качестве основных устанавливает три вида классов точности СИ:

• для пределов допускаемой абсолютной погрешности в единицах измеряемой величины или делениях шкалы;

• для пределов допускаемой относительной погрешности в виде ряда чисел

δ = ±А·10ⁿ, (3.4)

где A= 1; 1,5; (1,6); 2; 2,5; (3); 4; 5и 6; значения 1,6 и 3 —допускаемые, но не рекомендуемые; n = 1; 0; -1; -2;...;

•для пределов допускаемой приведенной погрешности с тем же рядом (3.4):

γ = ± А ·10ⁿ

Если пределы допускаемой основной погрешности выражены в форме абсолютной погрешности СИ, то класс точности обозначается прописными буквами римского алфавита. Классам точности, которым соответствуют меньшие пределы допускаемых погрешностей, присваиваются буквы, находящиеся ближе к началу алфавита.

Пределы допускаемой основной погрешности для тех СИ, у которых их принято выражать в форме относительной погрешности, обозначаются числами, которые равны этим пределам, выраженным в процентах. Так, класс точности 0,001 нормальных элементов свидетельствует о том, что их нестабильность за год не превышает 0,001%.

Класс точности через относительную погрешность СИ назначается двумя способами.

1. Если погрешность СИ имеет в основном мультипликативную составляющую, то пределы допускаемой основной относительной погрешности устанавливают по формуле

(3.5)

Так обозначают классы точности мостов переменного тока, счетчиков электроэнергии, делителей напряжения, измерительных трансформаторов и др.

2. Если СИ имеют как мультипликативную, так и аддитивную составляющие, то класс точности обозначается двумя цифрами, соответствующими значениям с и d формулы:

(3.6)

Здесь с и d выражаются также через ряд (3.4). Причем, как правило, c>d.

Снять показание — не значит измерить. Надо оценить еще и погрешность измерения, учитывая, что случайные погрешности делают результат ненадежным, а систематические — неверным.

2. Измерение напряжения.

Детектирование – выпрямление высокочастотных сигналов

Измерения напряжений в электронных схемах отличаются от подобных измерений в электротехнических цепях, что объясняется специфическими особенностями электрических сигналов, используемых в электронике и радиотехнике:

исключительно широкой областью частот — от постоянных напряжений и напряжений инфранизких частот (сотые доли герца) до сверхвысоких частот B ГГц);

большими диапазонами измеряемых значений напряжений — от долей микровольта до десятков (и даже сотен) киловольт;

чрезвычайным многообразием форм сигналов;

малой мощностью источника напряжений (это не допускает заметного потребления мощности .измерительным прибором, так как иначе последний будет влиять на работу схемы, к которой его подключают).

Измеряют напряжение в электронных и радиотехнических устройствах преимущественно электронными вольтметрами. Для них характерны:

слабая зависимость показаний от частоты измеряемого напряжения в широком диапазоне частот: например, от 20 Гц до 1 ГГц;

ничтожное потребление мощности от объекта исследования, т. е. малое влияние на режим работы объекта, иначе говоря, большое входное активное сопротивление (и малая входная емкость): например, Rвх = 30 МОм (и Свх = 6 пФ);

высокая чувствительность при большом диапазоне измерения: например, пределы измеряемых значений от 0,1 мкВ до 300 В;

малое время установления показаний; способность выдерживать перегрузки (напряжения на входе

прибора, превышающие допустимые);

необходимость источников питания.

Классифицировать электронные вольтметры можно по различным признакам:

по видам, т. е. назначению — постоянного тока, переменного тока, импульсного тока, фазочувствительные, селективные, универсальные;

по типу отсчетного устройства — аналоговые и цифровые; по методу измерения — прямого сравнения с мерой и нулевые (компенсационные);

по измеряемому параметру напряжения — пиковые (амплитудные), среднеквадратического и средневыпрямленного значений;

по частотному диапазону — низкочастотные, высокочастотные, сверхвысокочастотные, широкодиапазонные;

по схеме входа (относительно постоянной составляющей тока) с открытым и закрытым входом.
