Политропный процесс

Политропным процессом называется любой произвольный процесс изменения состояния рабочего тела, происходящий при постоянной теплоёмкости с_п.

Политропным называется процесс, который описывается уравнением:

pvⁿ= const.

Показатель политропы n может принимать любые значения в пределах от -∞ до +∞, но для данного процесса он является постоянной величиной.

Политропный процесс имеет обобщающее значение, ибо охватывает всю совокупность основных термодинамических процессов.

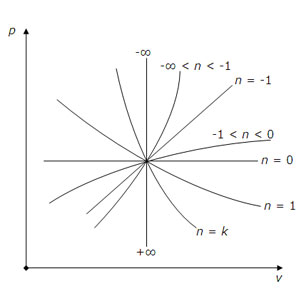

Графическое представление политропа в p, v координатах в зависимости от показателя политропа n.

pv⁰ = const (n = 0) – изобара;

pv = const (n = 1) – изотерма;

p⁰v = const, p^1/∞v = const, pv^∞ = const – изохора;

pv^k = const (n = k) – адиабата.

n > 0 – гиперболические кривые,

n < 0 – параболы.

Водяной пар — газообразное состояние воды. Не имеет цвета, вкуса и запаха.

Образуется молекулами воды при ее испарении. При поступлении водяного пара в воздух он, как и все другие газы, создаёт определённое давление, называемое парциальным. Оно выражается в единицах давления — паскалях. Водяной пар может переходить непосредственно в твёрдую фазу — в кристаллы льда.

Процесс парообразования в pv-координатах

За начальную температуру воды при любом давлении, принимают температуруt=0°С. Таким образом, линия I на рис. 6.2 соответствует состояниям так называемой холодной жидкости при разных давлениях, имеющей температуру 0°С(изотерма холодной жидкости). Удельный объем воды при t=0°С принимается равным 0,001 м3/кг. Вследствие незначительной сжимаемости воды, линия I оказывается почти вертикальной прямой. Левее этой прямой находится область равновесного сосуществования воды и льда.

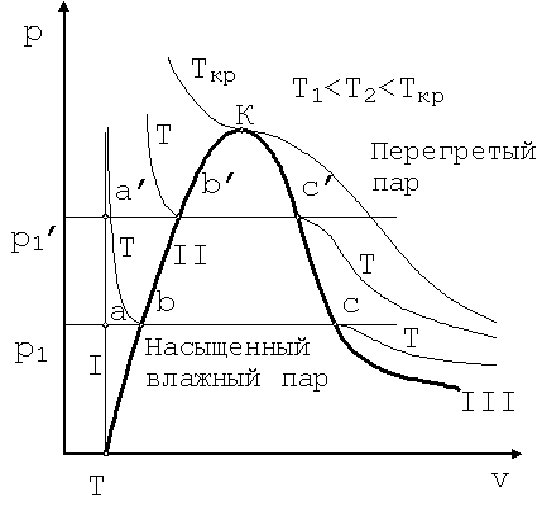

Рис. 6.2.График процесса парообразования в pv-координатах

За начало отсчета u, i и s для воды принято считать тройную точку TT(p₀=611 Па, t₀=0,01 ⁰C, v₀=0,00100 м³/кг).

Пренебрегая влиянием давления на изменение объема воды, считают для всех состояний на линии I v₀=0,00100 м³/кг, u₀=0, i₀=0 и s₀=0.

Конечное состояние воды в стадии подогрева (точка b) определяется достижением при заданном давлении температуры кипения, которая зависит от давления. Из рv—диаграммы следует, что с увеличением давления температура кипения увеличивается. Эта зависимость устанавливается опытным путем.

Is-диаграмма водяного пара

Для практических расчетов процессов водяного пара широкое применение получила is-диаграмма, на которой теплота и энтальпия измеряются линейными отрезками.

В системе координат i—s (рис. 6.3) сначала строятся нижняя (а-К) и верхняя (К—с) пограничные кривые по табличным данным i и s. Нижняя пограничная кривая проходит через начало координат, так как при t=0 ⁰С энтропия и энтальпия приняты равными нулю.

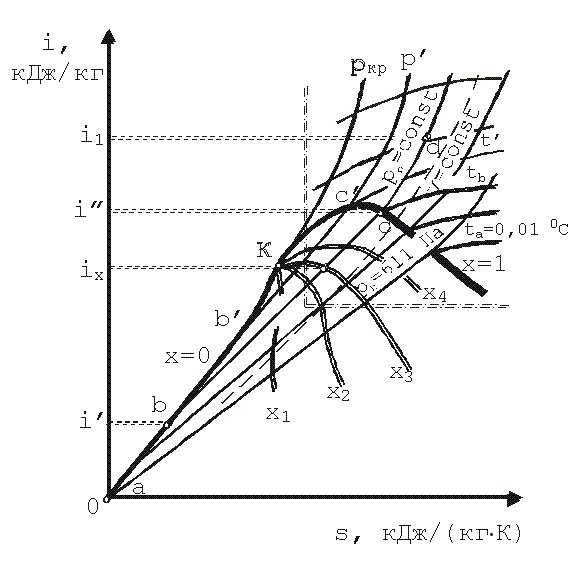

Рис. 6.3. is-диаграмма водяного пара

Затем наносят изобары, которые в области насыщенного пара, будучи одновременно и изотермами, являются прямыми линиями, так как при p=const dq=di, а   . Поэтому di=T·ds и при T=const i=T·s+const. Следовательно, на is-диаграмме угловой коэффициент изобары равен T. Поэтому чем выше давление насыщения, тем выше температура T и тем больше тангенс угла наклона изобары.

В области перегретого пара изобары и изотермы расходятся, причем изобары поднимаются кверху в виде логарифмических кривых, а изотермы стремятся к горизонтали. Это объясняется тем, что с понижением давления перегретый пар по свойствам приближается к идеальному газу, энтальпия которого зависит только то температуры, то есть линии t=const одновременно являются линиямиi=const. Чем больше температура, тем выше расположена изотерма.

В области влажного пара нанесены линии одинаковой степени сухости х=const. На эту же диаграмму часто наносят еще изохоры, которые проходят круче изобар.

Is-диаграмма обладает рядом важных свойств: по ней можно быстро определить параметры пара и разность энтальпий в виде отрезков, наглядно изобразить адиабатный процесс, имеющий большое значение при изучении работы паровых двигателей, и решать другие задачи. Обычно для практического использования в большом масштабе строят так называемую рабочую часть диаграммы (на рис. 6.3 она ограничена штрих-пунктиром).

T-S диаграмма

Рисунок 1. Фазовая диаграмма для водяного пара в T, s координатах.



Область I – газообразное состояние

Область II – равновесное состояние воды и насыщенного водяного пара (двухфазное состояние). Область II также называют областью парообразования;

Область III – жидкое состояние (вода). Область III ограничена изотермой ЕК;

Область IV – равновесное состояние твердой и жидкой фаз;

Область V – твердое состояние;

Области III, II и I разделены пограничными линиями AK (левая линия) и KD (правая линия). Общая точка K для пограничных линий AK и KD обладает особыми свойствами и называется критической точкой. Эта точка имеет параметры p_кр, v_кр и Т_кр, при которых кипящая вода переходит в перегретый пар, минуя двухфазную область. Следовательно, вода не может существовать при температурах выше Т_кр.
