17Персональные эвм: принципы открытой архитектуры; общая структура персонального компьютера
Архитектура ЭВМ Архитектура ЭВМ - это общее описание структуры и функций ЭВМ, ее ресурсов. Архитектура современных персональных компьютеров (открытая архитектура) основана на магистрально- модульном принципе. |
|
Магистрально-модульный принцип (принцип открытой архитектуры) построения современных компьютеров заключается в том, что все устройства взаимодействуют между собой единым способом через посредство специальной информационной магистрали (шины). каждое устройство конструктивно оформляется в виде отдельного блока (модуля), который легко подключается к общей схеме через один или несколько разъемов. Модульный принцип позволяет комплектовать нужную конфигурацию компьютера и производить при необходимости модернизацию компьютера. |

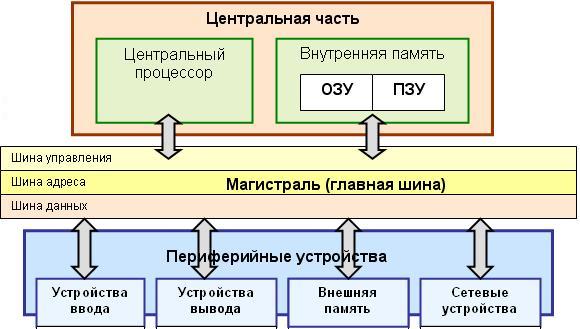

Функциональная схема компьютера |
|
|
18Состав внешней памяти. Накопители на компакт-дисках: назначение, виды, характеристики, принципы действия.
^ 1. Приводы CD-ROM CD-ROM — компакт-диск (CD), предназначенный для хранения в цифровом виде предварительно записанной на него информации и считывания ее с помощью специального устройства, называемого CD-ROM-driver, — дисковода для чтения компакт-дисков. К числу задач, для решения которых предназначается устройство CD-ROM, можно отнести: установку и обновление программного обеспечения; поиск информации в базах данных; запуск и работу с игровыми и образовательными программами; просмотр видеофильмов; прослушивание музыкальных CD. Носителем информации на CD-диске является рельефная подложка, на которую нанесен тонкий слой отражающего свет материала, как правило, алюминия. Запись информации на компакт-диск представляет собой процесс формирования рельефа на подложке путем «прожигания» миниатюрных штрихов-питов лазерным лучом. Считывание информации производится за счет регистрации луча лазера, отраженного от рельефа подложки. Отражающий участок поверхности диска дает сигнал «нуль», а сигнал от штриха — «единицу». Хранение данных на CD-дисках, как и на магнитных дисках, организуется в двоичной форме. По сравнению с винчестерами CD значительно надежнее в транспортировке. Объем данных, располагаемых на CD, достигает 700 — 800 Мбайт, причем при соблюдении правил эксплуатации CD практически не изнашивается. Привод CD-ROM содержит следующие основные функциональные узлы:
загрузочное устройство;
оптико-механический блок;
системы управления приводом и автоматического регулирования;
универсальный декодер и интерфейсный блок.
^ Системы автоматического слежения за поверхностью диска и дорожки записи данных обеспечивают высокую точность считывания информации. Сигнал с фотодатчика в виде последовательности импульсов поступает в усилитель системы автоматического регулирования, где выделяются сигналы ошибок слежения. Эти сигналы поступают в системы автоматического регулирования: фокуса, радиальной подачи, мощности излучения лазера, линейной скорости вращения диска. ^ Универсальный декодер представляет собой процессор для обработки сигналов, считанных с CD. В его состав входят два декодера, оперативное запоминающее устройство и контроллер управления декодером. Применение двойного декодирования дает возможность восстановить потерянную информацию объемом до 500 байт. Оперативное запоминающее устройство выполняет функцию буферной памяти, а контроллер управляет режимами исправления ошибок. ^ Интерфейсный блок состоит из преобразователя цифровых данных в аналоговые сигналы, фильтра нижних частот и интерфейса для связи с компьютером. При воспроизведении аудиоинформации ЦАП преобразует закодированную информацию в аналоговый сигнал, который поступает на усилитель с активным фильтром низких частот и далее на звуковую карту, которая связана с наушниками или акустическими колонками. Ниже приводятся эксплуатационные характеристики, которые необходимо учитывать при выборе CD-ROM применительно к конкретным задачам. ^ Скорость передачи данных (Data Transfer Rate — DTR) — максимальная скорость, с которой данные пересылаются от носителя информации в оперативную память компьютера. Высокая скорость передачи данных привода CD-ROM необходима прежде всего для синхронизации изображения и звука. При недостаточной скорости передачи возможны пропуск кадров видеоизображения и искажение звука. ^ Качество считывания характеризуется коэффициентом ошибок (Eror Rate) и представляет собой вероятность получения искаженного информационного бита при его считывании. Данный параметр отражает способность устройства CD-ROM корректировать ошибки чтения/записи.. ^ Среднее время доступа (Access Time — AT) — это время (в миллисекундах), которое требуется приводу, чтобы найти на носителе нужные данные. ^ Объем буферной памяти — это объем оперативного запоминающего устройства привода CD-ROM, используемого для увеличения скорости доступа к данным, записанным на носителе. Буферная память (кэш-память) представляет собой устанавливаемые на плате накопителя микросхемы памяти для хранения считанных данных. Благодаря буферной памяти, данные, размещенные в различных областях диска, могут передаваться в компьютер с постоянной скоростью. Объем буферной памяти отдельных моделей привода CD-ROM — 512 Кбайт. ^ Средняя наработка на отказ— среднее время в часах, характеризующее безотказность работы привода CD-ROM.
Любой диск CD-ROM, содержащий текст и графические данные, аудио- или видеоинформацию, относится к категории мультимедиа. Мультимедиа CD существуют в различных форматах для различных операционных систем: DOS, Windows, OS/2, UNIX, Macintosh. Чтение диска возможно с использованием аппаратного или программного декодера стандарта MPEG. Формат 3D О разработан для игровых приставок. Самые популярные дисководы CD-ROM в России — изделия с торговыми марками Panasonic, Craetive, Samsung, Pioneer, Hitachi, Teac, LG.
