Системы программного управления (спу). Классификация спу.
К СПУ относятся такие системы, в которых управляющее воздействие изменяется во времени по заданному закону - программе. Основными составными частями любой СПУ являются: программное устройство, система воспроизведения программы, объект управления и внешняя среда. По виду представления программы все СПУ делятся на аналоговые и дискретные.
В аналоговых СПУ информация представляет непрерывную функцию времени, что обеспечивает непрерывное воздействие на объект.
В дискретных СПУ информация записывается в виде ряда дискретных точек, а требуемые промежуточные значения формируются с помощью интерполяторов
По внутренней структуре или алгоритму управления все СПУ делятся на замкнутые (с обратной связью) и разомкнутые (без обратной связи). Все замкнутые СПУ имеют такую же структуру как и обыкновенные СУ (аналоговые и дискретные), т.е. имеется датчик обратной связи и элемент сравнения,в котором происходит процесс выработки управляющего воздействия на объект путем сравнения информации, полученной с программоносителя, с информацией, поступающей по цепи обратной связи.
Структурные схемы спу.
Обобщенная логическая структура системы программного управления приведена на рис1.
В состав системы преобразования и ввода информации с датчиков входят: аналоговый мультиплексор (АМUХ) преобразователь аналог-цифра (АDС), мультиплексор цифровых сигналов (МUХ), набор регистров (RG), устройство управления (CU). К общей шине подключается через устройство программируемого интерфейса (PIU), такие как КР580ВВ55 или контроллер ПДП, INTU- контроллер прерываний.

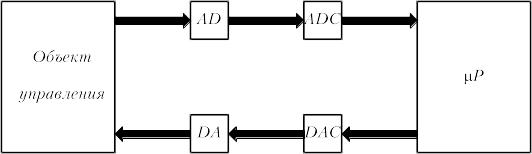

Обычно объект управления через аналоговые датчики (AD), ADC, DAC и исполнительные механизмы (М) образует с микропроцессором замкнутую систему управления, в которой погрешности преобразований систем ввода и вывода при нахождении в допустимых пределах могут не вносить существенного вклада в точность операций, так как система является следящей и независимо от них приходит в устойчивое состояние (рис.4).
Рис.4.
При входе погрешностей за допустимые пределы может наблюдаться самовозбуждение системы, при котором она выходит из состояния устойчивого равновесия.
Реализация спу.
Подавляющее большинство СПУ выполняются на основе микропроцессоров (микро-, миниЭВМ или программируемых контроллерах), позволяющих программными методами и специальными техническими средствами реализовать управление станками и другим технологическим оборудованием.
Все многообразие систем ЧПУ разделяется на две большие группы.
К первой относятся устройства с постоянной структурой (NC - numerical control), имеющие схемную реализацию алгоритмов работы (интерполяции,типовых циклов и т.д.). Их выпускают с начала освоения ЧПУ для различных групп станков: токарных, фрезерных, шлифовальных и др.
Ко второй группе (CNC - computer numerical control) относятся овременные устройства с программной реализацией большинства алгоритмов управления. Эти алгоритмы в виде программы записываются в ПЗУ или ППЗУ (аналогично записи алгоритмов в Р-130). Все управление осуществляется от микропроцессорной системы или микроЭВМ. Это дает возможность гибко и оперативно формировать типовые циклы обработки применительно к различным технологическим задачам.
В зависимости от исполнения и назначения АСУТП состав системных программ может сильно изменяться. Так, например, в цеховых АСУТП могут вообще отсутствовать трансляторы, компоновщики рабочих программ и прочие сервисные средства, не используемые при обычной эксплуатации отлаженных систем.
