3. Построение геодезического съемочного обоснования: мензульные ходы.

Съемочное обоснование создают на основе пунктов опорной геодезической сети, т.е. пунктов ГГС и сетей сгущения. Мензульный ход прокладывается между пунктами аналитического обоснования и имеет ограниченную длину, зависящую от масштаба съемки. Положение пунктов мензульного хода определяют графически с помощью линейки Кипрегеля. Расстояние между пунктами измеряют нитяными дальномерами в прямом и обратном направлениях, допустимое расстояние между прямым и обратным не должно превышать 1/200 от измеряемого расстояния. Поскольку мензульный ход прокладывают между известными пунктами, положение которых на планшете уже зафиксировано, может появиться невязка хода. Превышение между пунктами мензульного хода определяют кипрегелем в прямом и обратном направлениях, расхождение допускается в пределах 4см на 100м расстояния. Допустимая высотная невязка мензульного хода подсчитывается по формуле (n – количество сторон в ходе)

Невязка распределяется в превышениях между пунктами хода с обратным знаком.

3. Правоудостоверяющий документ на земельный участок.

Государственный акт на право собственности пожизненно наследуемого владения, постоянного бессрочного пользования и свидетельство на право собствования – является право удостоверяющим документом и сохраняет юридическую силу до настоящего времени.

3. Способы восстановления утраченных межевых знаков.

Полярный; с помощью линейных измерений; с помощью угловых засечек; комбинированный; непосредственное опознание разрушенных знаков.

Рассмотрим полярный способ (угол и расстояние) Стороны считаем по теореме Пифагора или по теореме синусов.

3. Точность изображения расстояний на планах и картах.

В зависимости от масштаба. Одна точка 0.1 мм, а 2 – 0.2мм.

3. Когда производится корректировка планов и карт?

Когда план или карта старого образца (произошли какие-то изменения, здания построили или снесли)

3. Формирование межевого плана.

Документ, состоящий из графической и текстовой части. Формирует кадастровый инженер.

3. Съемка местности электронным тахеометром.

Съемка проводится как обычно, но на экране выводится горизонтальное проложение, горизонтальный и вертикальный угол. Съемка прокладывается при одном круге. Все данные сохраняются, можно скинуть на компьютер.

3. Виды инженерных изысканий.

Гидрологические; Геодезические (более – менее прямой); Нивелирование; Геологическое; Экологическое.

3. Способы межевания земель

1)Метод проложения теодолитного хода - ход полигонометрии, выполненный способами, достаточными для обеспечения точности, требуемой в съемочных сетях.

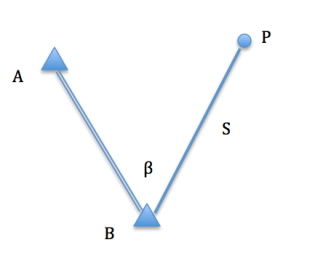

2)Метод полярных координат (рисунок 2). Выполняется от двух пунктов исходной геодезической основы, координаты которых известны. На местности, с использованием электронного тахеометра измеряется угол между базисной линией АВ и направлением на определяемую точку Р и расстояние S. Вычисление координат точки Р сводится к решению прямой геодезической задачи.

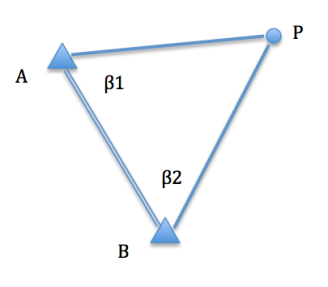

3)Метод угловой засечки (рисунок 3). Выполняется от двух пунктов исходной геодезической основы, координаты которых известны. На местности, с использованием электронного тахеометра измеряются углы β 1 и β 2. Вычисление координат точки Р сводится к решению треугольника.

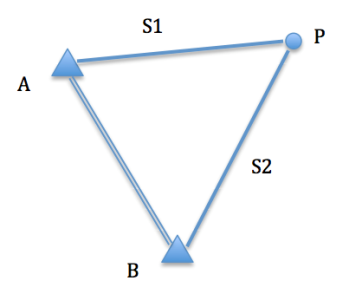

4)Метод линейной засечки (рисунок 4). Выполняется от двух пунктов исходной геодезической основы, координаты которых известны. На местности, с использованием электронного тахеометра измеряются расстояния S1 и S2. Вычисление координат точки Р сводится к решению треугольника.

5) Дополнительные построения - метод перпендикуляров, метод створов. Используются, если по какой-то причине нет возможности применить электронный тахеометр или это не целесообразно. Данные методы съемки реализуются при наличии двух пунктов исходной геодезической основы и лазерной или обычной рулетки для выполнения промеров.

Метод перпендикуляров (рисунок5 ) - на местности измеряется расстоние S1, затем строится перпендикуляр к базисной линии по направлению к определяемой точке и измеряется расстояние S2.

Метод створов (рисунок 6) - применяется, когда определяемая точка лежит в створе базисной линии. Для получения координат определяемой точки достаточно измерить одно расстояние S от любого исходного пункта.

2 3 4

5 6
