Билет 15

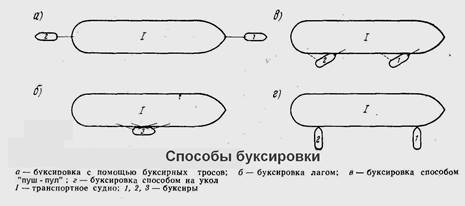

Выполнение швартовных операций с помощью буксирных судов Способы использования буксиров

Буксиры используются обычно: в стесненных акваториях; при большом тоннаже швартуемого судна; при наличии ветра, течения; финансовый интерес и т. п. Буксир – судно с малыми размерами, высокими маневренными качествами (один винт – один руль; два винта – два руля; ВРШ в поворотных насадках, крыльчатый движитель и т. п.), большая тяга на гаке.



а) буксировка с помощью буксирных тросов – получила наиболее широкое распространение.



При движении на прямом курсе буксиры работают поочередно: носовой – при движении вперед, кормовой – для торможения судна. При развороте оба буксира используются одновременно. Разворачивающий момент растет медленно и достигает своего максимума, когда буксиры займут положение, в котором их тяга станет перпендикулярной ДП судна. Но перед этим следует погасить поступательное движение судна вперед.

Достоинство способа – нет прямого контакта с бортом судна. Недостаток – предварительное маневрирование самого буксира, что требует свободной акватории.



Б) буксировка лагом

Буксировщик швартуется к судну, на котором следует в район швартовки. Буксирные концы должны быть положены на прочные кнехты. Преимущество: один буксир осуществляет движение вперед, торможение и развороты без перемены своей позиции. Недостаток – постоянный контакт с бортом судна; уменьшается разворачивающий момент, т. к. плечо разворачивающей силы приблизительно равно половине суммы ширин судна и буксировщика – ½(В_с + В_б). Этот способ чаще всего применяется для небольших судов и как дополнительный к первому способу.



в ) буксировка способом «push – pull» (push – от себя; pull – на себя)

При этом способе буксир швартуется к судну так, что может изменять свое положение относительно борта швартуемого судна. Для этого с носа буксира через один клюз подают два швартовных конца, которые фиксируют положение форштевня буксира и позволяют занимать любое положение относительно ДП судна. На буксирах с винто-рулевым комплексом может быть заведена кормовая оттяжка. Это позволит буксиру, не меняя своего места у борта судна выполнять любой маневр: буксировку, торможение, раскантовку т. д.Преимущество: особенно эффективен на очень стесненных акваториях, при постановках судна к угловым причалам, при вводе судов в ковш и т. п. Недостаток:постоянный контакт с бортом судна; на судне должно быть дополнительное швартовное оборудование; способ ограничен высотой надводного борта.

г) буксировка способом «на укол»

Обычно используется для поджатия судна к причалу и является заключительным этапом первого способа, когда судно выведено на траверз места швартовки. При одном буксире – он перемещается вдоль корпуса судна; при двух – располагаются на оконечностях цилиндрической вставки судна. Для плавного подвода к причалу работают поочередно и заканчивают работой на прижим.

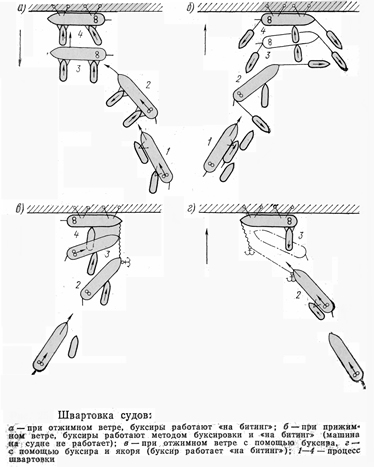

Варианты швартовок с использованием буксиров



а) швартовка одним буксиром при штилевой погоде

Буксир – впереди миделя судна. Упор такой, чтобы не произошло навала. Очередность подачи швартовов: шпринг, продольный (носовые).

I. Руль на правый борт, передний самый малый ход, буксир не работает.

II. «Стоп!», руль прямо, буксир – «на укол».

III. Буксир – на прижим, смещаясь в корму от миделя; заводка швартовов.



b) швартовка одним буксиром при отжимном свежем ветре

Буксир с подветренного борта в районе миделя. Отдача якоря при угле подхода к причалу 30–50º, ив етер по носу.

I. При подходе к причалу с минимальной скоростью отдают якорь, цепь задерживают, и сближение с причалом, волоча якорь (1,5–2 смычки).

II. «Стоп!». Подача продольного (носового). Буксир разворачивается перпендикулярно ДП и прижимает к причалу. Якорь-цепь потравливают.

III. Буксир работает перпендикулярно ДП на прижим. Подают все концы. Якорь выбирают или потравливают, чтобы не мешать швартовке других судов.



с) швартовка одним буксиром при прижимном ветре с отдачей якоря

I. Буксир – на тросе, заведенном на корму. Передний самый малый ход. Буксир сохраняет ДП судна под минимальным углом к причалу.

II. «Стоп!». Отдать правый якорь, травить канат. Буксир удерживает судно от навала на причал. Травить канат и, ослабляя работу буксира, судно приближается к причалу по ветру.

III. Подача швартовных концов, буксир не дает судну навалить на причал.

Использование нескольких буксиров осуществляется, как правило, при швартовке крупнотоннажных судов в очень стесненных условиях и при неблагоприятной метеообстановке.

Часть C - Огни и знаки Правило 22 - Видимость огней

Огни, предписанные этими Правилами, должны иметь интенсивность, указанную в разделе 8 Приложения I к этим Правилам, с тем чтобы огни были видимы на следующих минимальных расстояниях:

1. На судах длиной 50 м и более: топовый огонь — 6 миль; бортовой огонь — 3 мили; кормовой огонь — 3 мили; буксировочный огонь — 3 мили; белый, красный, зеленый или желтый круговой огонь — 3 мили.

2. На судах длиной 12 м и более, но менее 50 м: топовый огонь — 5 миль, но если длина судна менее 20 м — 3 мили; бортовой огонь — 2 мили; кормовой огонь — 2 мили; буксировочный огонь — 2 мили; белый, красный, зеленый или желтый круговой огонь — 2 мили.

3. На судах длиной менее 12 м: топовый огонь — 2 миль; бортовой огонь — 1 миля; кормовой огонь — 2 мили; буксировочный огонь — 2 мили; белый, красный, зеленый или желтый круговой огонь — 2 мили.

Гидродинамическое взаимодействие между судами,

судами и стенками канала

Морской практике известно значительное количество столкновений, которые произошли из-за гидродинамического взаимодействия между судами на малых (траверзных) расстояниях и при плавании в каналах. Маневрирование в каналах и узкостях подразделяется на:

• расхождение на встречных курсах;

• взаимодействие судов при обгоне;

• взаимодействие судов со стенками каналов.



Взаимодействие судов при встречном расхождении схематично выглядит следующим образом:



I. Под влиянием областей повышенного давления обоих судов их носовые части будут стремиться отклониться в разные стороны.



II. Самый опасный момент в ситуации – массы воды от носовых оконечностей устремляются к области пониженного давления и увлекают за собой носовые части обоих судов.



III. В этой ситуации в узком пространстве между бортами скорость V воды увеличивается, давление будет меньше, чем со стороны наружных бортов. Суда будут стремиться сблизиться бортами.



IV. В этой ситуации кормовые части будут находиться напротив областей пониженного давления и будут стремиться друг к другу.



V. Повышенное давление в кормовых оконечностях обоих судов будет их взаимно отталкивать, стремясь отвести друг от друга.



Такое взаимодействие судов проявляется сильнее при расхождении судов на больших скоростях и на малых расстояниях между ними. Большему влиянию подвергается меньшее из встречных судов.
