Министерство образования и науки, молодёжи и спорта Украины
Донбасская национальная академия строительства и архитектуры
Кафедра «Архитектура промышленных и гражданских сооружений»
Практическая работа
по проектированию энергоэффективных сооружений
Выполнил студент
группы
Проверил преподаватель
Тимофеев Н. В.
Макеевка 2011
1. Теплотехнический расчёт внешних ограждающих конструкций
Район строительства –город Ялта, находится в IV температурной зоне Украины (прил. В ДБН В.2.6.-31:2006 ).
1.1 Теплотехнический расчёт конструкции стены
Н
Таблица 1
ормативное (минимальное) сопротивление теплопередачи конструкции стены составляет (табл.1 ДБН В.2.6.-31:2006 ):
Расчетные данные для теплотехнического расчёта стены
№ слоя |
Наименование |
Плотность ρ, кг/м3 |
Толщина δ, м |
Теплопроводность λ, Вт/(м·К) |
Позиция* |
1 |
Гипсокартон |
800 |
0.012 |
0.21 |
67 |
2 |
Брус 100×150 |
500 |
0.1 |
0.18 |
69 |
3 |
Базальтовая вата |
40 |
? |
0.059 |
7 |
4 |
Доска 150×30 |
500 |
0.03 |
0.18 |
69 |
* Примечание: позиция материала в приложении Л ДБН В.2.6.-31:2006
Найдём толщину утеплителя (базальтовая вата):
=8,7
- коэффициент теплотдачи внутренней
поверхности (по прил. Е ДБН В.2.6.-31:2006 )
=23
- коэффициент теплотдачи внешней
поверхности (по прил. Е ДБН В.2.6.-31:2006)
Принимаем толщину утеплителя равную δ3= 7см. Проверяем сопротивление теплопередачи, учитывая принятую толщину слоя утеплителя :
, условие выполняется.
1.2 Теплотехнический расчёт конструкции покрытия
Н
Таблица 2
ормативное (минимальное) сопротивление теплопередачи конструкции покрытия составляет (табл.1 ДБН В.2.6.-31:2006 ):
Расчетные данные для теплотехнического расчёта покрытия
№ слоя |
Наименование |
Плотность ρ, кг/м3 |
Толщина δ, м |
Теплопроводность λ, Вт/(м·К) |
Позиция* |
1 |
Гипсокартон |
800 |
0.01 |
0.21 |
67 |
2 |
Доска 150×30 |
500 |
0.03 |
0.18 |
69 |
3 |
Рубероид |
600 |
0.005 |
0.17 |
100 |
4 |
Базальтовая вата |
40 |
? |
0.059 |
7 |
* Примечание: позиция материала в приложении Л ДБН В.2.6.-31:2006
Найдём толщину утеплителя (базальтовая вата):
=8,7
;
=12
.
Принимаем толщину утеплителя равную δ4= 17см. Проверяем сопротивление теплопередачи, учитывая принятую толщину слоя утеплителя :
, условие выполняется.
1.3 Теплотехнический расчёт конструкции пола
Н
Таблица 3
ормативное (минимальное) сопротивление теплопередачи конструкции пола составляет (табл.1 ДБН В.2.6.-31:2006 ):
Расчетные данные для теплотехнического расчёта пола
№ слоя |
Наименование |
Плотность ρ, кг/м3 |
Толщина δ, м |
Теплопроводность λ, Вт/(м·К) |
Позиция* |
1 |
Линолеум |
1400 |
0.005 |
0.23 |
102 |
2 |
Доска 100*30 |
500 |
0.03 |
0.18 |
69 |
3 |
Базальтовая вата |
40 |
? |
0.059 |
7 |
4 |
Рубероид |
600 |
0.005 |
0.17 |
100 |
5 |
Бетон тяжелый |
2400 |
0.2 |
1.86 |
82 |
* Примечание: позиция материала в приложении Л ДБН В.2.6.-31:2006
Найдём толщину утеплителя (базальтовая вата):
=8,7 ; =12 .
Принимаем толщину утеплителя равную δ3= 12 см. Проверяем сопротивление теплопередачи, учитывая принятую толщину слоя утеплителя :
, условие выполняется.
1.3 Теплотехнический расчёт конструкции окон
1.3.1 Теплотехнический расчёт окна ок-1

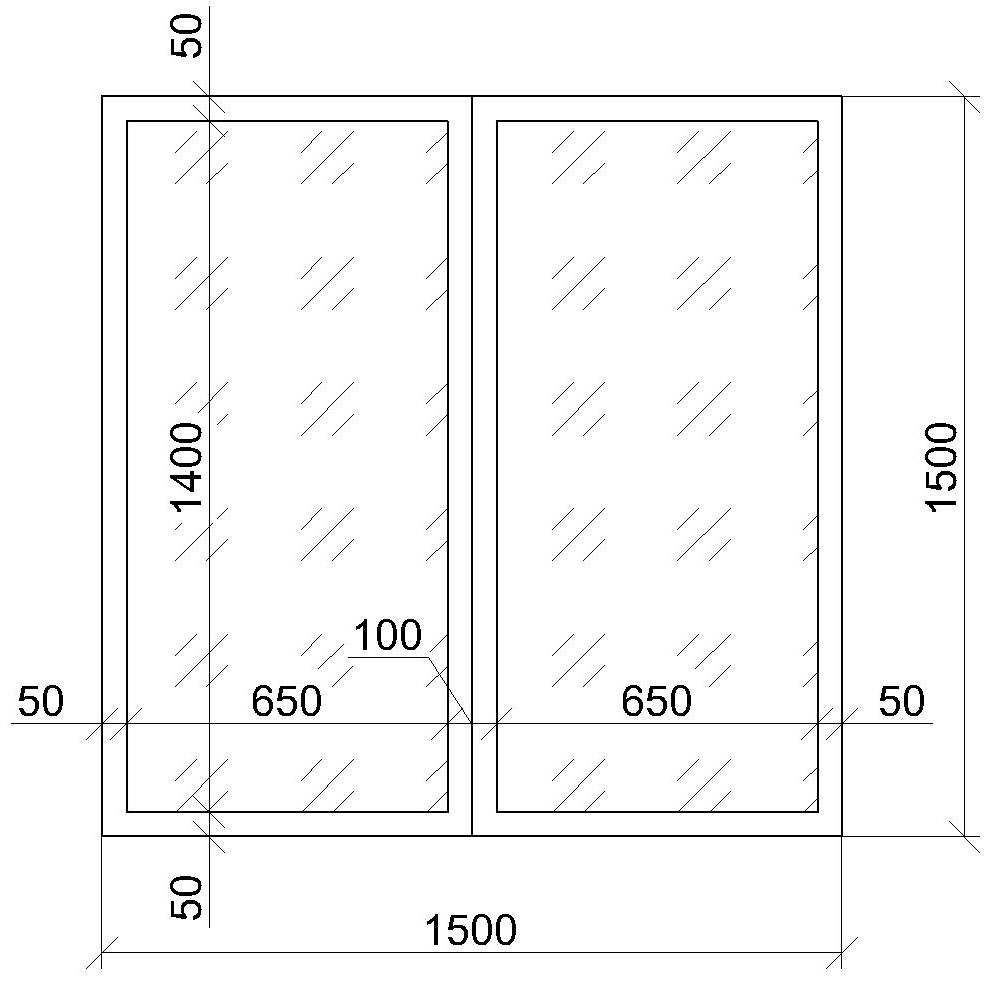

Рис. 1 Схема окна ОК - 1
Найдём общую
площадь окна:
Найдём площадь
светопропускаемой части окна:
Найдём площадь
непрзрачной части окна:
Найдём длину
стыка со стеной:
По таблице М.1 (ДБН В.2.6.-31:2006) для принятого стеклопакета (4М1-8-4К) найдём приведенное сопротивление теплопередачи Rсп = 0,47 (м2·К)/Вт. Приведенное сопротивление теплопередачи для непрозрачной части окна принимаем равным Rнп = 0,6 (м2·К)/Вт. Коэффициент теплопередачи стыка принимаем k=0,05 Вт/(м·К).
Найдём приведённое сопротивление для оконного заполнения ОК-1:
1.3.2 Теплотехнический расчёт окна ок-2

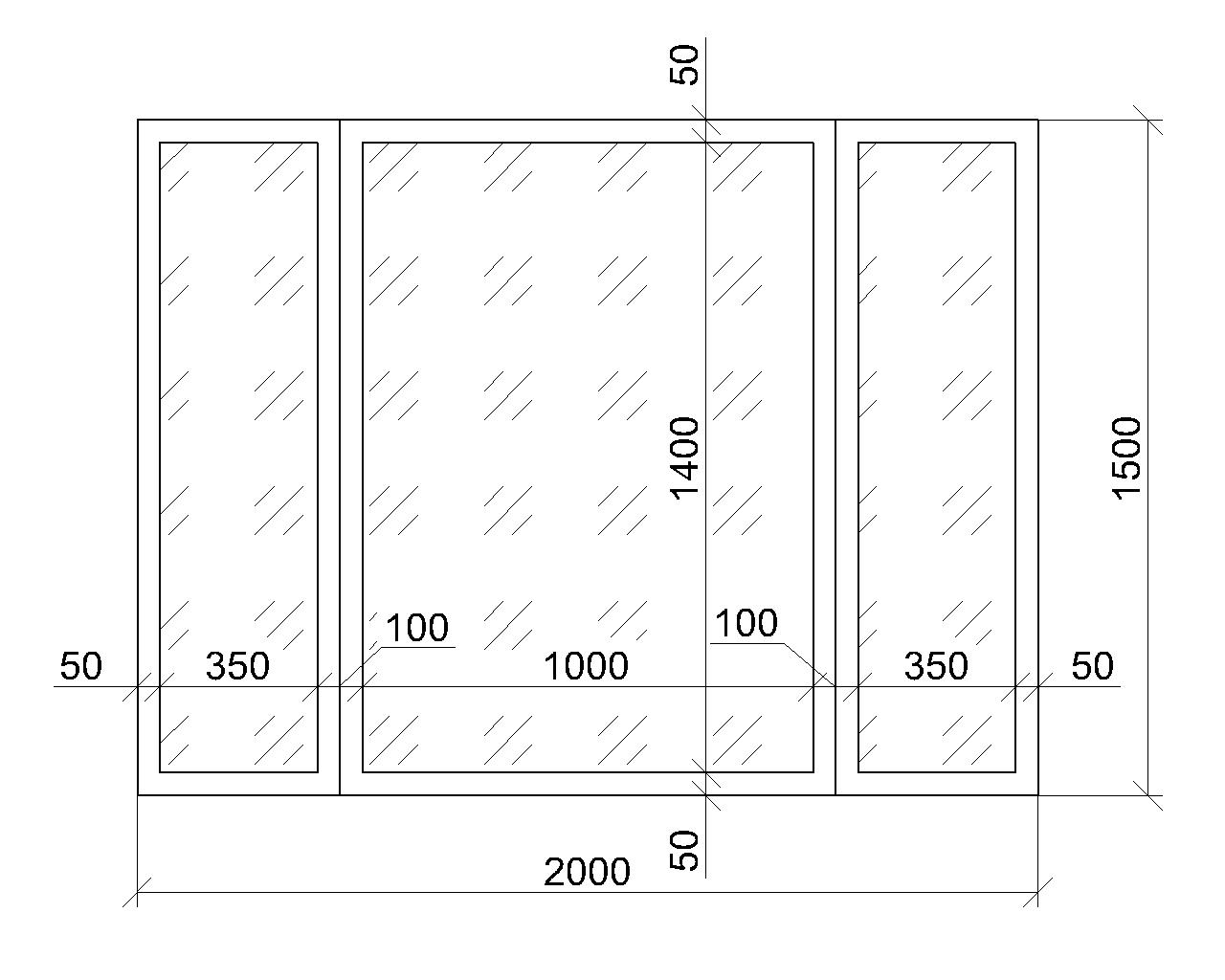

Рис. 2 Схема окна ОК - 2
Найдём общую
площадь окна:
Найдём площадь
светопропускаемой части окна:
Найдём площадь
непрзрачной части окна:
Найдём длину
стыка со стеной:
По таблице М.1 (ДБН В.2.6.-31:2006) для принятого стеклопакета (4М1-8-4К) найдём приведенное сопротивление теплопередачи Rсп = 0,47 (м2·К)/Вт. Приведенное сопротивление теплопередачи для непрозрачной части окна принимаем равным Rнп = 0,6 (м2·К)/Вт. Коэффициент теплопередачи стыка принимаем k=0,05 Вт/(м·К).
Найдём приведённое сопротивление для оконного заполнения ОК-2:
