Рекомендации по обозначению шероховатости

Эксплуатационные свойства поверхности	Параметр шероховатости
						Направление шероховатости
Износостойкость при всех видах трения	+	─	─	─	+	+
Виброустойчивость	+	─	+	+		+
Контактная жесткость	+	─	─	─	+	─
Прочность соединения	+	─	─	─	─	─
Прочность при циклических нагрузках	─	+	+	+	─	+
Герметичность соединения	+	+	─	─	+	─

2.2.3. Точность формы поверхностей

Существенное влияние на работоспособность изделия оказывает правильность форм сопрягаемых поверхностей и их взаимное расположение.

Отклонение формы реальной поверхности или реального профиля от формы номинальной (заданной чертежом) поверхности (профиля) оценивается наибольшим расстоянием  от точек реальной поверхности (профиля) до прилегающей поверхности (профиля) по нормали к ней.

Прилегающей поверхностью (профилем) на­зывается поверхность (профиль), имеющая форму номинальной поверх­ности (профиля), соприкасающаяся с реальной поверхностью (профи­лем) и расположенная вне материала детали так, чтобы отклонение от нее наиболее удаленной точки реальной поверхности (профиля) в пре­делах нормируемого участка имело минимальное значение.

ГОСТ 24642—81 устанавливает следующие отклонения формы по­верхностей.

Отклонение от прямолинейности в плоскости. Частными видами этого отклонения являются выпуклость и вог­нутость. Выпуклость — отклонение от прямолинейности, при котором удаление точек реального профиля от прилегающей прямой уменьшается от края к середине (рис. 2.6 а); вогнутость — отклонение от прямолинейности, при котором удаление точек реального профиля от прилегающей прямой увеличивается от края к середине (рис. 2.6 б).

Отклонение от плоскостности. Частными видами этого отклонения также являются выпуклость (рис. 2.6 б, в) и вогнутость (рис. 2.6 г).

Отклонение от круглости. Частными видами этого отклонения являются овальность и огранка. Овальность — от­клонение от круглости, при котором реальный профиль представляет собой овалообразную фигуру, наибольший и наименьший диаметры которой находятся во взаимно перпендикулярных направле­ниях (рис. 2.6 б, д). Огранка — отклонение от круглости, при кото­ром реальный профиль представляет собой многогранную фигуру (рис. 2.6 б, е).

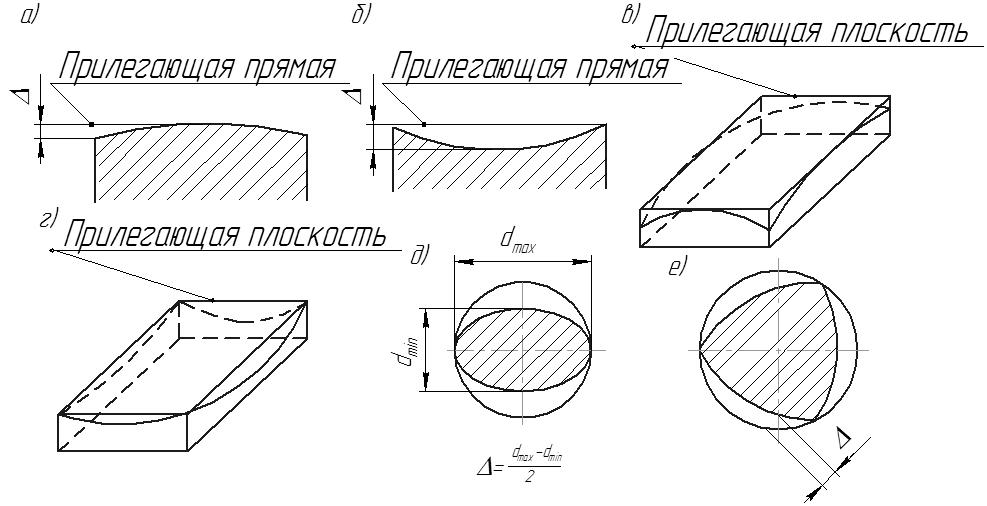

Рис. 2.6. Отклонения от прямолинейности

Отклонение профиля продольного сечения характеризует отклонение от прямолинейности и параллельности образующих. Частными видами этого отклонения являются конусообразность (рис. 2.7 а), бочкообразность (рис. 2.7 б) и седлообразность (рис. 2.7 в).

Рис. 2.7. Отклонения от цилиндричности
