15. Входные цепи, параметры и характеристики входных цепей. Особенности структур входной цепи.

Входной цепью называют часть радиоприемного устройства, связывающую антенно-фидерную систему с входом каскада, которым может быть усилитель сигнальной частоты, преобразователь или детектор. Входная цепь предназначена для предварительного выделения принимаемого сигнала из всей совокупности сигналов, поступающих в антенну (А), и для передачи энергии полезного сигнала к входу каскада с наименьшими потерями и искажениями.

Входная цепь может быть представлена линейным четырехполюсником, состоящим из одного или нескольких селективных элементов, выделяющих принимаемый сигнал. При этом ВЦ может быть настроена на фиксированную частоту или перестраиваться в пределах заданного диапазона.

Количественная оценка свойств конкретной ВЦ и сравнение их со свойствами других ВЦ осуществляются с помощью системы следующих параметров и характеристик.

Коэффициент передачи напряжения К=К(jw) представляет со- бой отношение напряжения U_Н = U_ВЫХ на нагрузке (на входе следующего каскада) к ЭДС _ант в антенне. Модуль коэффициента передачи К = | К(jw)| будет максимальным (К₀) при совпадении несущей частоты сигнала с резонансной частотой ВЦ f₀.

Полоса пропускания входной цепи П представляет собой полосу частот, в пределах которой коэффициент передачи напряжения понижается до значения, допустимого с точки зрения требований к равномерности прохождения через цепь составляющих частотного спектра радиосигнала.

Избирательность характеризует уменьшение коэффициента передачи К при заданной частотной расстройке ВЦ f₀ по сравнению с его значением при резонансе К₀. Избирательность может быть представлена в относительных единицах =К₀/К или в децибелах =20lg(К₀/К).

Входная цепь призвана обеспечить общую предварительную фильтрацию помех и избирательность приемника по побочным каналам приема. В супергетеродинном приемнике ВЦ должна прежде всего ослаблять помеху зеркального канала ( f_ПР) и помеху на частоте, равной промежуточной ( =|f₀-f_ПР|). При этом ослабление на границах полосы пропускания не должно превышать допустимого уровня. Входная цепь приемника прямого усиления должна ослаблять помеху от соседних станций.

Особенности структур ВЦ

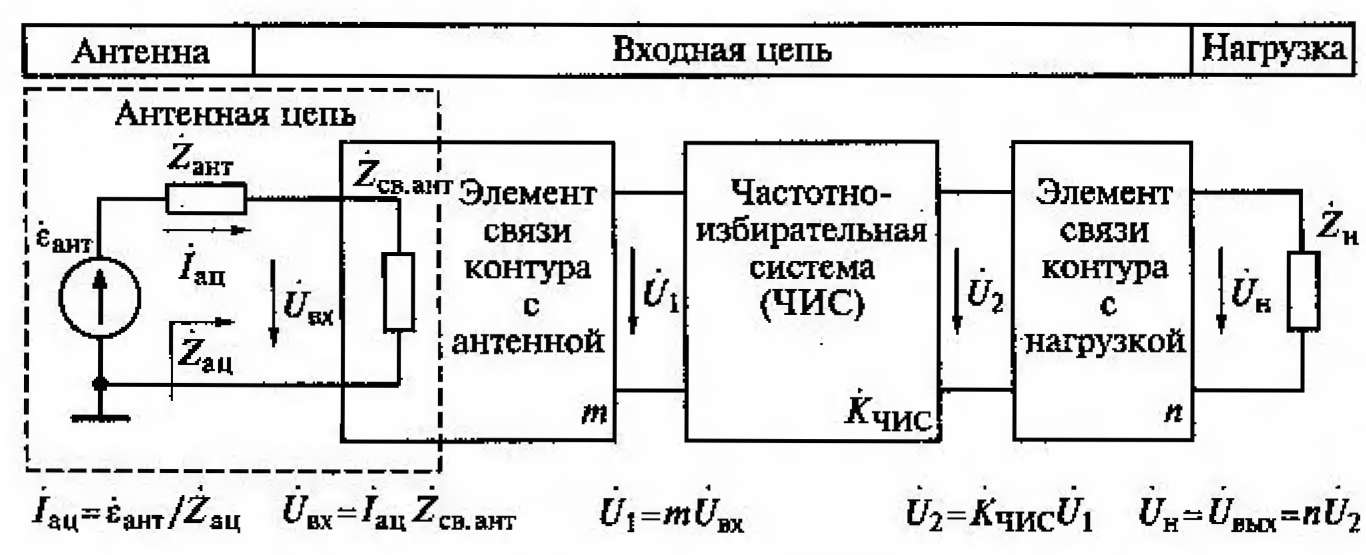

Для предварительного подавления помех во входную цепь вклю­чается частотно-избирательная система (ЧИС). На структурной схеме входной цепи РПрУ показаны напряжения, действую­щие на входе U_BX и на выходе (нагрузке) U_H = U_вых цепи. Коэф­фициент передачи ЧИС К_чис - U₂/U₁ определяется напряжения­ми, действующими на ее входе U₁, и выходе U₂.

П одключение нагрузки может также приводить к изменению параметров ЧИС. Вносимое активное сопротивление увеличивает потери контуров системы, что приводит к уменьшению коэффи­циента передачи, расширению полосы пропускания и ухудше­нию избирательности входной цепи. Вносимое реактивное сопро­тивление приводит к изменению настройки входной цепи.

Антенна вместе с отнесенным к ней комплексным сопротив­лением Zсв.ант.=Rсв.ант.+jXсв.ант. элемента связи контура с антен­ной образуют антенную цепь. На структурной схеме входной цепи показан ток Iац=εант/Zац антенной цепи с комп­лексным сопротивлением

Zац=Zант+Zсв.ант= Rац+jXац

При непосредственном подключении антенны к ЧИС или при автотрансформаторной связи между антенной и контуром пара­метры антенны и антенной цепи идентичны. Однако при других видах связи антенны с частотно-избирательной системой имеется существенное различие.

Таким образом, приведенная на рис. структурная схема яв­ляется универсальной, так как к ней можно свести любую конк­ретную схему входной цепи приемника.
