11. Коэффициент шума рпу, взаимосвязь чувствительности и кш.
Установим связь между чувствительностью приемника, ограниченной шумами, и его коэффициентом шума на примере приемника с обшим коэффициентом усиления мощности КР и входным сопротивлением RВХ.
На

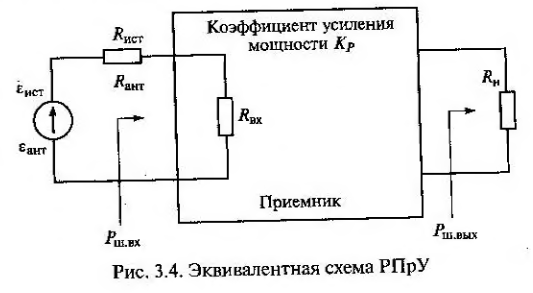

рис. 3.4 приведена эквивалентная схема
РПрУ Пусть на вход приемника подключен
источник сигнала (антенна) в виде
эквивалентного генератора
с
внутренним сопротивлением RИСТ=RАНТ.
Активная
составляющая сопротивления источника
сигнала RИСТ
создает
на входе радиоприемного устройства ЭДС
шума
.
В случае согласования источника сигнала
с входным сопротивлением устройства
выполняется условие RИСТ=RАНТ=RВХ.
При этом источник сигнала отдает
в
нагрузку максимально возможную мощность
сигнала
(3.11).
Мощность шума источника сигнала составляет
и
называется номинальной мощностью шума.
Анализируемая чувствительность определяется мощностью сигнала на входе РС.ВХ, при которой на выходе приемника обеспечивается требуемая мощность при заданном отношении сигнал—шум ОСШВЫХ = РС.ВЫХ / РШ.ВЫХ. Тогда можно записать
.
Из определения коэффициента шума устройства находим
откуда
определяем мощность шумов
на
выходе приемника и, подставляя данное
выражение в (3.11), получаем
Если
чувствительность должна быть выражена
через ЭДС в цепи
антенны, то; используя
соотношение
,
можно
записать
(3.13)
Из формулы (13.13) видно, что чувствительность приемника зависит от эффективной шумовой полосы пропускания ПЭФ.Ш и коэффициента шума Ш. Если коэффициент передачи УРЧ больше единицы, то чувствительность приемника, ограниченная шумами, не зависит от коэффициента усиления (передачи) последующих каскадов.
12.Частотная избирательность рпу.
Избирательностью (селективностью) радиоприемника называется его способность отличать полезный радиосигнал от помехи по определенным признакам, свойственным радиосигналу.
В бытовых радиоприемных устройствах всегда применяют частотную избирательность, когда приемник из всех радиочастотных колебаний, действующих на входе, способен выделить сигнал, соответствующий частоте настройки. На рис. 3.5 показаны АЧХ и кривая односигнальной избирательности РПрУ. Определяется частотная избирательность по АЧХ приемника, которая представляет собой зависимость коэффициента усиления (передачи) от частоты принимаемого сигнала и имеет вид, представленный на рис. 3.5, а. Коэффициент усиления (передачи) на частоте настройки приемника называется резонансным коэффициентом усиления (передачи) К0. Если на вход приемника поступают сигналы с различными частотами, то все сигналы, кроме действующего на частоте f0, будут ослаблены, и тем больше, чем дальше несущая частота сигнала отстоит от резонансной частоты настройки f0 приемника. В результате принимаемый сигнал будет выделен из других колебаний, т.е. осуществится частотная избирательность.
Количественно избирательность оценивается коэффициентом
(3-14)
где
- коэффициент усиления (передачи) при
частотной расстройке
между
частотой принимаемого колебания f
и резонансной частотой настройки f0
приемника.
На рис. 3.5,б показана типичная кривая
избирательности радиоприемника.
Коэффициент
избирательности показывает во сколько
раз по
сравнению с сигналом ослабляется
равная ему по величине помеха при
заданной частотной расстройке. Обычно
коэффициент избирательности выражается
в децибелах:
(3.15)
Рис 3.5 АЧХ (а) и кривая односигнальной избирательности (б) РПрУ
Различают
избирательность по зеркальному каналу:
(3.16)
избирательность
по соседнему каналу:
(3.17)
избирательность
по каналу прямого прохождения промежуточной
частоты
(3.18)
Из формул (3.16 - 3.18) следует, что избирательность по указанным каналам является количественной оценкой, которая показывает, во сколько раз сигнал на входе канала приемника должен быть больше, чтобы создать на выходе такой же эффект, какой создает при такой же модуляции полезный сигнал, на который настроен приемник.
Характеристика избирательности, представленная на рис. 3.5,б соответствует АЧХ приемника только в том случае, если ее измерение проводилось при подаче на вход одного сигнала с постоянной амплитудой, не вызывающей нелинейных эффектов в тракте приема. Поэтому она называется односигнальной избирательностью.
