Чувствительность радиоприемника характеризуется в первую очередь его внутренними шумами, которые обусловлены флуктуациями напряжений и токов в активном элементе, а также беспорядочным движением электронов в резисторах и активных составляющих комплексных сопротивлений. Наличие собственных источников шумов ограничивает возможность усиления малых уровней сигналов.
Электрические шумы можно условно разделить на три вида: тепловые, дробовые и избыточные.
Т
епловые
шумы
наблюдаются в активных сопротивлениях
и обусловлены случайным характером
движения носителей дискретных
электрических зарядов.

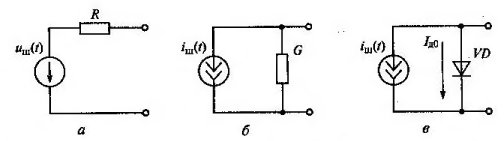

Рис. 3.1. Эквивалентные шумовые схемы резистора (а), проводимости (б) и диода (в)
На рис. 3.1 показаны эквивалентные шумовые схемы резистора, проводимости и диода. Каждое шумящее сопротивление может быть представлено в виде генератора шумового напряжения uш(t) с внутренним нешумящим сопротивлением R (см. рис. 3.1,а) либо в виде генератора шумового тока iш(t) с внутренней прово- димостью G (см. рис. 3.1, б).
Дробовые шумы являются результатом перехода дискретных носителей заряда через потенциальный барьер р-n перехода полупроводникового прибора (см. рис. 3.1, в) и характеризуются равномерным спектром практически во всем радиодиапазоне.
Избыточные шумы связаны с большой группой флуктуационных явлений, имеющих место в различных электронных цепях (например, в резисторах, активных элементах). К этой группе относятся, в частности, некоторые разновидности генерационно-рекомбинационных эффектов в активных твердотельных элементах, процессы, связанные с теплообменом, модуляционные и поверхностные явления. Характерной особенностью избыточных шумов является то, что их спектральная плотность обратно пропорциональна частоте. В связи с этим шумы называют «шум 1/f», «фликер-шум» или «шум мерцания». Интенсивность избыточных шумов заметна только на низких частотах. На частотах более 10 кГц действие избыточных шумов можно не учитывать.
9. Коофициент шума и относительная шумовая температура
Для анализа и количественной оценки шумовых свойств любого шумящего четырехполюсника в инженерной практике наибольшее распространение нашли такие шумовые параметры, как коэффициент шума и относительная шумовая температура.
Коэффициент
шума, выражаемый через спектральные
плотности шума
называется
дифференциальным.
Если
спектральная плотность шума не зависит
от частоты, что
удовлетворяет всему
радиодиапазону, то пользуются понятием
интегрального коэффициента шума:
3,4
На
основании формулы (3.4) можно заключить,
что коэффициент шума - это число,
показывающее, во сколько раз полный
выходной
шум
или
больше шума источника сигнала
иди
на выходе аналогичного, но
нешумящего
четырехполюсника.
Преобразование формулы (3.4) к виду
позволяет трактовать коэффициент шума
как число, показывающее, во сколько раз
изменяется отношение сигнал-шум при
прохождении смеси сигнала с шумом через
исследуемый четырехполюсник. Коэффициент
шума любого устройства всегда больше
единицы и только для идеального усилителя
Ш=1. Коэффициент шума может быть выражен
в децибелах Ш[дБ] = 10lg(Ш[раз]).

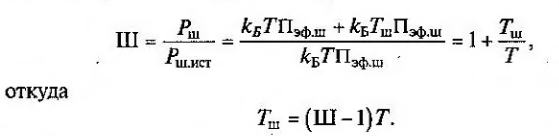

Связь между коэффициентом шума и ОШ температурой можно если записать выражение 3,4 в следующем виде:
Следовательно ОШ температура равна коэффициенту шума РП уменшеная на 1.
