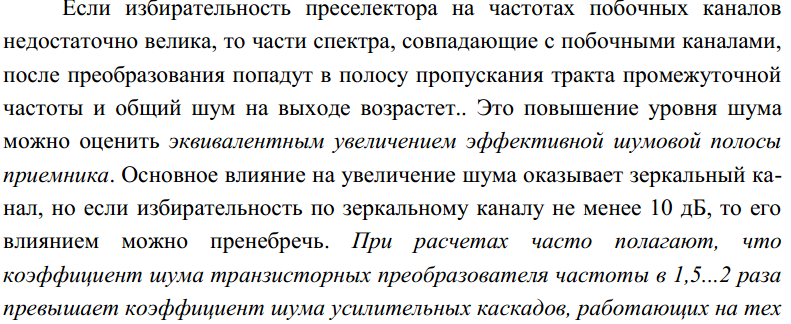

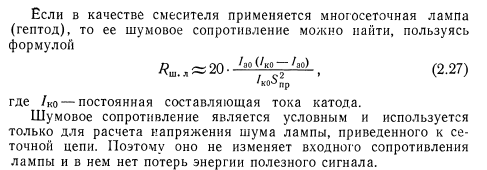

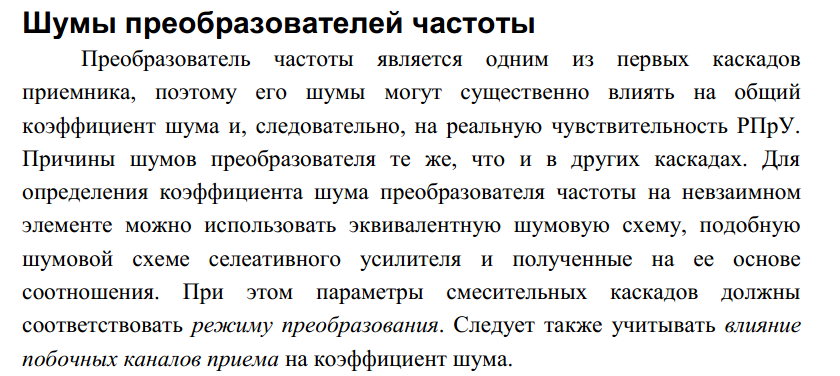

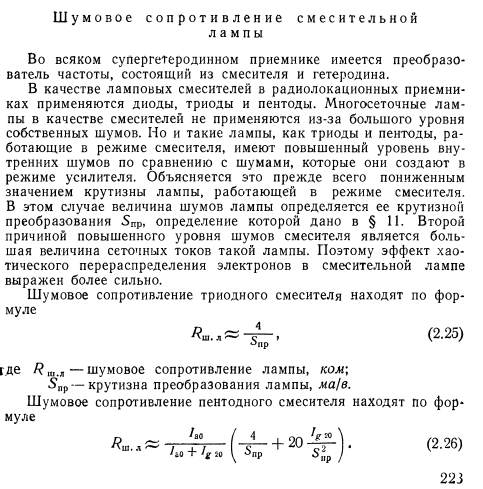

37 Шумы преобразователей частоты
38. Побочные явления преобразования частоты
Наиболее значительным недостатком является наличие так называемого зеркального канала приёма — второй входной частоты, дающей такую же разность с частотой гетеродина, что и рабочая частота. Сигнал, передаваемый на этой частоте, может проходить через фильтры ПЧ вместе с рабочим сигналом.
Например, пусть приемник с ПЧ 6,5 Мгц настроен на радиостанцию, передающую на частоте 70 МГц и частота гетеродина равна 76,5 МГц. На выходе фильтра ПЧ будет выделяться сигнал с частотой 76,5 - 70 = 6,5 МГц. Однако, если на частоте 83 МГц работает другая мощная радиостанция, и её сигнал сможет просочиться на вход смесителя, то разностный сигнал с частотой также 83 − 76,5 = 6,5 МГц не будет подавлен и создаст помеху. Величина подавления такой помехи (избирательность по зеркальному каналу) зависит от эффективности входного фильтра и является одной из основных характеристик супергетеродина.
Помехи от зеркального канала уменьшают двумя путями. Во-первых, применяют более сложные и эффективные входные полосовые фильтры, состоящие из нескольких колебательных контуров. Это усложняет и удорожает конструкцию, так как входной фильтр нужно еще и перестраивать по частоте. Во-вторых, промежуточную частоту выбирают достаточно высокой по сравнению с частотой приема. В этом случае зеркальный канал приема оказывается относительно далеко по частоте от основного, и входной фильтр приемника может более эффективно его подавить. Иногда ПЧ даже делают намного выше частот приёма (так называемое «преобразование вверх»), и при этом ради упрощения приемника вообще отказываются от входного полосового фильтра, заменяя его неперестраиваемым фильтром низких частот. В высококачественных приемниках часто применяют метод двойного (иногда и тройного) преобразования частоты, причем, если первую ПЧ выбирают высокой по описанным выше соображениям, то вторую делают низкой (сотни, иногда даже десятки килогерц[1]), что позволяет более эффективно подавлять помехи от близких по частоте станций, то есть повысить избирательность приемника по соседнему каналу.
Кроме того, в супергетеродине возможен паразитный прием станций, работающих на промежуточной частоте. Его предотвращают экранированием отдельных узлов и приемника в целом.
В целом супергетеродин требует гораздо большей тщательности в проектировании и наладке, чем приемник прямого усиления. Приходится применять довольно сложные меры, чтобы обеспечить стабильность частоты гетеродинов, так как от нее сильно зависит качество приема. Сигнал гетеродина не должен просачиваться в антенну, чтобы приемник сам не становился источником помех. Если в приемнике больше одного гетеродина, существует опасность, что биения между какими-то из их гармоник окажутся в полосе звуковых частот и дадут помеху в виде свиста на выходе приемника. С этим явлением борются, рационально выбирая частоты гетеродинов и тщательно экранируя узлы приемника друг от друга.
