22. Вц с комбинированной связью контура с антенной

Для получения равномерного резонансного коэффициента пе­редачи входной цепи в приемниках с переменной настройкой широко используется взаимная компенсация неравномерности.

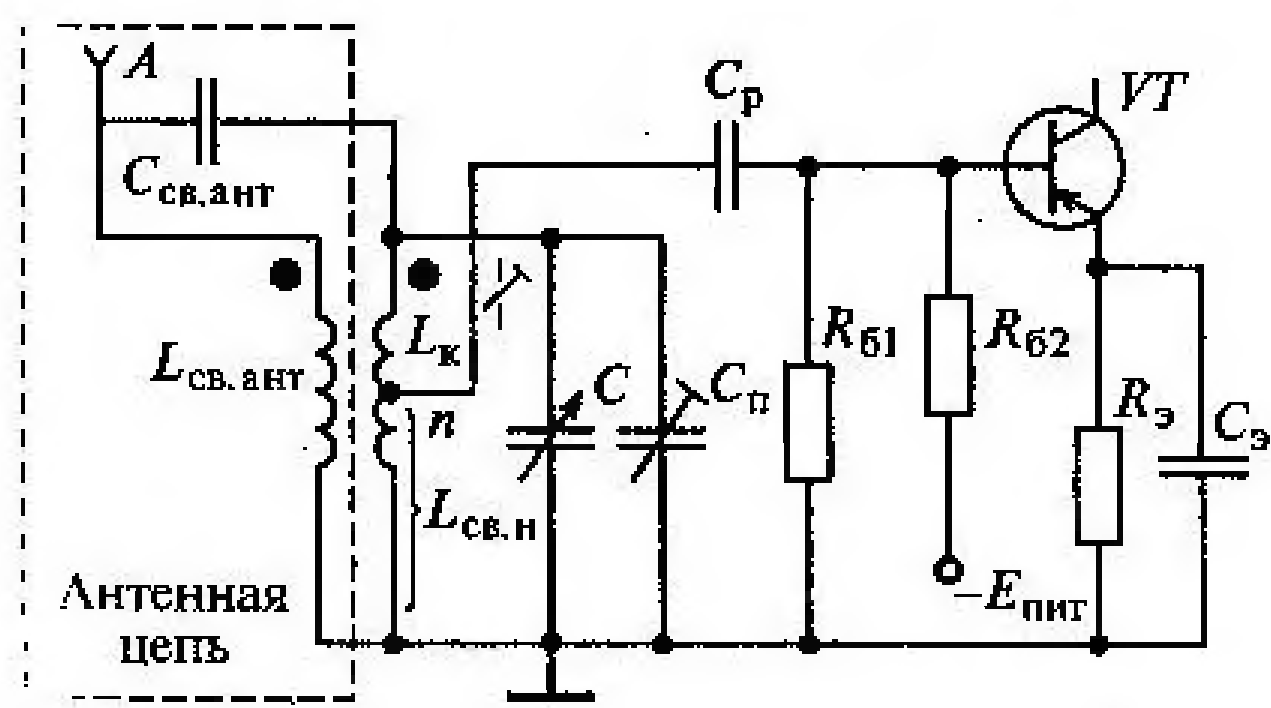

На рис приведена принципиальная схема ВЦ с комбини­рованной связью контура с ненастроенной антенной. В схеме ВЦ с трансформаторно-емкостной связью передача сигнала от антенны к контуру осуществляется двумя путями: через конденсатор связи C_CB.АНТ и за счет магнитной связи между катушками связи L_СВ.АНТ и контура L_K. При пра­вильном фазировании катушек напряжение сигнала, передавае­мое через емкость связи С_свант, будет суммироваться с напряже­нием, передаваемым через индуктивную связь.

Целесообразно комбинировать емкостную связь с индуктивной связью в режиме удлинения антенной цепи. Тогда уменьшение коэффи­циента передачи к концу диапазона за счет трансформаторной связи будет компенсироваться его возрастанием за счет емкостной связи. При тщательной настройке схемы можно полу­чить практически постоянный по диапазону резонансный коэффициент передачи.

При смене направления витков одной из катушек либо при перемене концов их подключения коэффициент переда­чи, напротив, будет отличаться очень большой неравномернос­тью.

При анализе входной цепи учтем, что в режиме удлинения ан­тенная цепь имеет индуктивный характер. Поскольку С_СВ.АНТ <<С_АНТ и L_СВ.АНТ >>L_АНТ то резонансный коэффициент передачи цепи

равен сумме коэффициентов при трансформаторной и ем­костной связях.

Емкостная связь антенны с контуром увеличивается с ростом частоты настройки, которая в свою очередь ведет к увеличению вносимых в контур потерь и ухудшению избирательности по зеркальному ка­налу на высокочастотном участке диапазона. Наилучшие резуль­таты с точки зрения равномерности диапазонных свойств вход­ной цепи с комбинированной связью контура с антенной полу­чаются при f_АЦ≈(0,8...0,85) f_0МИН.

23. Способы перекрытия заданного диапазона рабочих частот, вц с электронной настройкой.

На рис.5.19 приведены принципиальные схемы способов настройки РПУ. Плавную настройку контура в заданном диапазоне частот можно осуществить изменением емкости или индуктивности контура(рис 5.19) либо изменением геометрических размеров резонатора на СВЧ.

При настройке конденсатором переменной емкости С_к доброт­ность контура выражается через индуктивность L_K катушки (см. рис. 5.19, а). Добротность контура в этом случае не зависит от частоты. Полоса пропускания и эквива лентное резонансное сопротивление контура пропорциональны частоте.

В случае перестройки приемника изменением индуктивности катушки (вариометром) собственная добротность контура Q_K обратно пропорциональна квадрату частоты, а полоса пропускания и резонансная проводимость про­порциональны кубу частоты. Из-за резкого изменения диапазон­ных свойств контура настройка переменной индуктивностью (пе­ремещением магнитного сердечника катушки) используется в слу­чаях, когда настройка конденсатором переменной емкости неже­лательна по конструктивным соображениям. Коэфф. Перекрытия диапазона может оказаться настолько широким, что потребуется разбиение п о на поддиапазоны. Переход с одного поддиапазона на другой осуществляется с помощью переключателя S путем скачкообразнoгo изменения одного из реактивных элементов С_к или L_к конту­ра, который не изменялся при плавной настройке (см. рис. 5.19, б).

Входные цепи с электронной настройкой

В диапазонных РПрУ настройку ВЦ на заданную частоту сиг­нала f₀ удобно осуществлять электронными методами, основан­ными на управлении (по постоянному напряжению или току) режимом нелинейных реактивных элементов. Наибольшее распро­странение получили схемы перестройки частоты с варикапами, позволяющими реализовать изменение емкости контура в 2... 5 раз.

Достоинствами электронного способа настройки ВЦ варика­пом являются:

высокая скорость перестройки;

отсутствие механических контактов в цепях контура;

высокая устойчивость по отношению к климатическим и механическим воздействиям;

отсутствие микрофонного эффекта;

возможность достижения высокой избирательности преселектора посредством применения необходимого числа синхронно перестраиваемых контуров;

возможность реализации необходимого закона изменения настройки;

введение систем запоминания кодов предварительных настроек, автопоиска, программного управления частотой настройки приемника без применения сложных механических устройств;

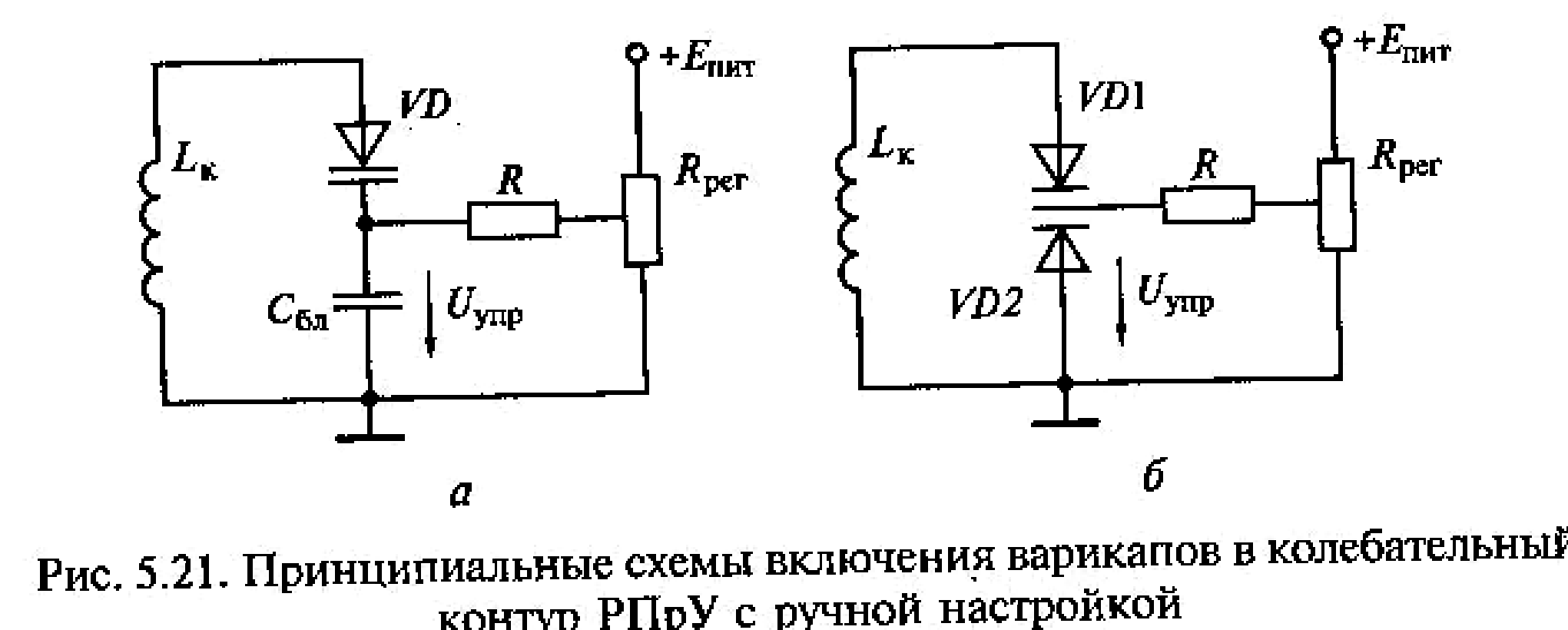

простота реализации дистанционного управления настройкой. Принципиальные схемы вариантов включения варикапов в колебательный контур РПрУ с ручной настройкой показаны на рис. 5.21. Напряжение управления u_лр поступает от стабилизированного источника питания через делитель напряжения R_per со скользящим контактом. Резистор R нужен для уменьшения шун­тирующего действия на колебательный контур цепи управления настройкой приемника. Сопротивление резистора R выбирают больше резонансного сопротивления контура. Конденсатор C_бл блокирует цепь управления варикапом для токов, частота которых лежит в полосе пропускания контура.

При воздействии достаточно мощной помехи возникают перекрестные искажения, ухудшающие избирательность приемника. Ослабить нелинейные эффекты можно применяя балансные цепи с последовательным встречным включением варикапов в сигнальную цепь (см. рис. 5.21б). При этом приращение емкостей р-n-переходов варикапов при воз­действии сигнала будут иметь противоположные знаки и изменение емкости контура C _rk будет незначительным. Однако общая емкость при последовательно-встречном включении двух варикапов будет в два раза меньше, чем в схеме, показанной на рис. 5.21, а,
