7.2. Мощности передачи и приема сигналов ртс
Мощность радиоизлучения, поступающего на вход приемника другой (принимающей сообщение) РТС будет:
………(*)
- коэффициент, затухания в атмосфере (,t,).
Отношение “сигнал/шум” на входе приемника составит:
,
где Рш пр – мощность шума на входе приемника.
Допустимая величина q зависит от требований к точности при данной модуляции сигнала (обычно для высокой точности приема требуется q104).
Пример:
dА=25м , GА=3106 , D=35000м , f=2МГц , SА ПР =2м2,
Tшума=1000К, q=104.
По формуле (*) имеем Pперед=10кВт.
7.3. Расчет мощности передатчиков
Изменение напряженности электромагнитного поля в мкв\м изменяется с дальностью по закону:
,
где Ризл - мощность излучателя в Вт ; D - дальность в км ; -коэффициент ослабления антенно-фидерного тракта.
Мощность передатчика на выходже направленной антенны составит:

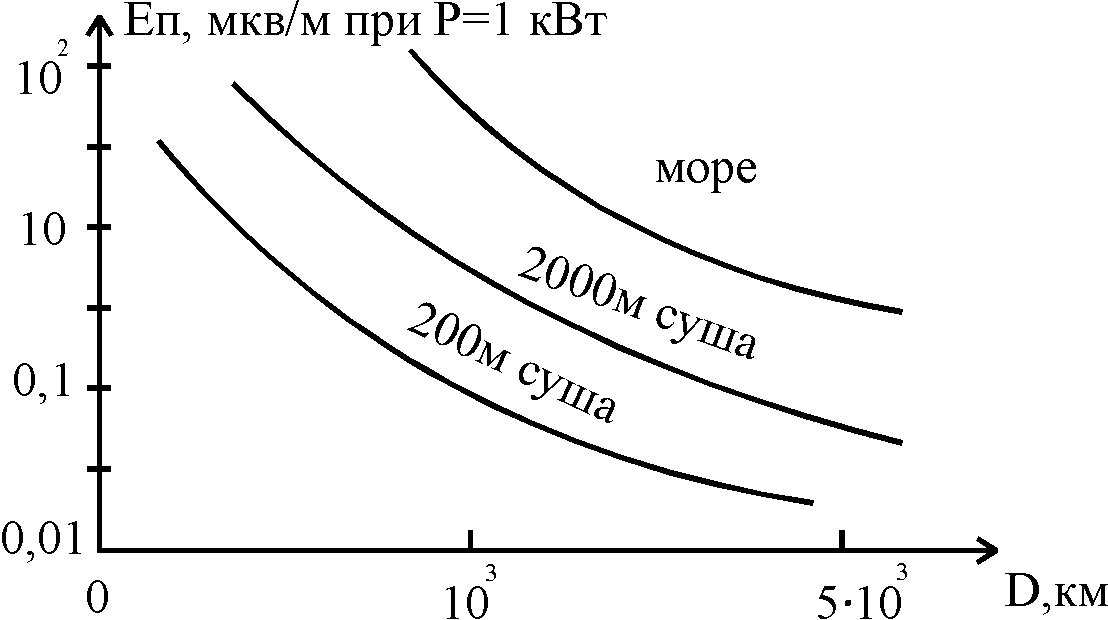

Ослабление электрического поля в зависимости от дальности и вида Земной поверхности приведено на рис. 7.2.
Рис. 7.2. Ослабление электрического поля в зависимости от дальности и вида Земной поверхности
Необходимая напряженность электромагнитного поля на входе приемника задается формулой:
,
где -требуемое превышение сигнала над помехой.
Мощность передачи для надежного превышения сигнала над помехой можно рассчитать по формуле:
Ослабление сигнала в радиолинии и в атмосфере удобно рассчитывать в дБ:
Затухание
сигнала на единице расстояния определяется
по формуле:
Напряженность поля ЕП от антенны передатчика для средних и низких частот (СЧ и НЧ) уменьшается с дальностью (Д) как 1/Д (распределение поля по поверхности). Реальное ослабление происходит быстрее из-за поглощения радиоволн. Интенсивность сигнала зависит от мощности PПЕР и высоты передающей антенны над уровнем Земной поверхности hА.пер . Антенна приемника для НЧ и СЧ принимает не только сигнал, но и атмосферные помехи, интенсивность которых зависит от рабочей частоты и времени суток.
Необходимо находить оптимальную высоту и размеры антенны для получения оптимального отношения “сигнал-шум” при условии примерного равенства внутренних шумов и атмосферных шумов.
Глава 8 Радиотехнические системы передачи информации
8.1. Назначение и особенности систем передачи информации
Передача информации с помощью РТС имеет особенности в зависимости от типа сообщений, типа обмена и дальности действия и др., которые необходимо учитывать при проектировании.
Типы сообщений: телеграфные, речь, телевидение, факсимильная, цифровые.
Дальность: от 1 км (местная связь) до 1000 млн. км (космическая связь).
Открытость. Использование радиосигналов в свободном пространстве (затухание сигнала, наличие помех, возможность перехвата сообщений).
Классификация РТС:
По количеству каналов - одноканальная, многоканальная.
По режиму использования каналов - односторонняя (радиовещание, ТВ); двухсторонняя - симплексная (поочередная), дуплексная (одновременная, телефон), полудуплексная.
По типу каналов - спутниковая, наземная радиосвязь, радиорелейная.
По виду информации - непрерывная, дискретная, импульсная, цифровая.
По виду модуляции – амплитудная, частотная, фазовая.
По используемой рабочей частоте (длине волны) – длинноволновая, коротковолновая, сантиметровая, НЧ, ВЧ, СВЧ, УКВ и т.д.
По дальности действия – космическая связь, глобальные, магистральные, зоновые, местные.
По назначению системы - служебная, морская (торговый флот, рыболовецкая, военно-морская), авиации (гражданский воздушный флот, военная авиация) и т.д.
По типу связи - проводные системы передачи информации, кабельная (коаксиальная, волоконно-оптическая), радиорелейная.
По требованиям к точности и помехоустойчивости.
По мобильности (стационарные, автомобильные, переносные).
По виду питания (сетевое питание, батарейные, с автономным генератором).
