Вопрос 10.

Для измерения сопротивления используют миллиамперметр, в который вставляют источник питания (батарейку), а измеряемое сопротивление подключают к внешним зажимам последовательно с измерителем. Шкалу такого прибора градуируют в омах. Однако эта шкала будет неравномерной, а точность измерений невелика. Поэтому подобные приборы монтажники радиоэлектронной аппаратуры в основном используют в качестве пробников, показывающих наличие контакта, а для измерения сопротивления применяют мостовые схемы.

Мостовая схема состоит из двух параллельных ветвей прохождения тока, между которыми расположена диагональ моста. В диагональ включают микроамперметр или иной высокочувствительный индикатор равновесия (рис. 2).

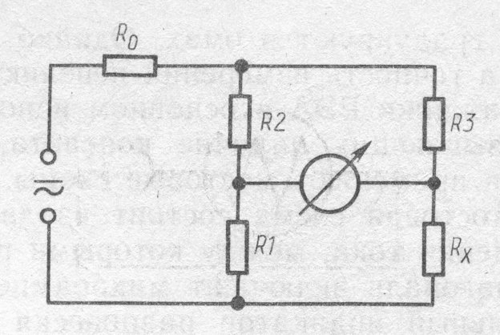

Рис 2. Мостовая измерительная схема: R1 - R3 - резисторы мостовой схемы, Rx - измеряемый резистор, R0 - ограничительный резистор. Участки двух параллельных ветвей R1, R2 и RЗ, Rx, называют плечами моста.

Процесс измерения заключается в том, что, регулируя переменный резистор R1, подбирают такое значение eгo сопротивления, при котором стрелка измерительного прибора становится на отметку 0 (равновесие моста).

При равновесии моста ток в диагонали равен нулю. Если же ток не ответвляется в диагональ, каждую из ветвей можно рассматривать как простой делитель напряжения. При этом напряжение питания распределяется пропорционально сопротивлением:

Ux/U2 = Rx/R2 ; U1/U3 = R1/R3.

Условие равновесия:

Ux = U1 и U2 = U3;

означает, что установлена пропорция:

Rx/R2 = R1/R3,

откуда получается формула для расчета измеряемого сопротивления:

Rx = R1 (R2/R3) = R1N,

где N = R2/R3 — 1, 10, 100 или 0,1; 0,01 и т. д.

Мостовые схемы применяют для измерения на переменном токе емкостей и индуктивностей, так как в этом случае фактически измеряются комплексные (полные) сопротивления. Измерения с помощью мостовой схемы обеспечивают высокую точность, поскольку результат не зависит от показаний измерителя тока.

При массовых проверках большого числа резисторов или конденсаторов с одинаковым номинальным значением измеряемого параметра должна измеряться не сама величина (Rx или Сx), а ее отклонение от заданного значения. При этом, как правило, важна скорость испытаний. В таких случаях могут использоваться неуравновешенные мосты; измерение заключается в снятии показаний с приборов, включенных в диагонали мостов. Ток в диагонали моста практически пропорционален отклонению от равновесия, пока оно невелико, но при большом отклонении пропорциональность нарушается.

Неуравновешенные мосты часто используют в качестве прямопоказывающих приборов для приближенных измерений, а также для наблюдений за изменениями сопротивления, емкости и других параметров под влиянием, например, температуры, влажности и т. п.

Вопрос 11.

Электронные приборы, приборы для преобразования электромагнитной энергии одного вида в электромагнитную энергию другого вида, осуществляемого посредством взаимодействия электронов (движущихся в вакууме, газе или полупроводнике) с электромагнитными полями. К Э. п. относятся электровакуумные приборы (кроме ламп накаливания) и полупроводниковые прибор
