3.4.3. Построение эпюры материалов и определение мест обрыва продольных стержней
В целях экономии стали часть продольной арматуры может не доводится до опоры и обрываться в пролете, где она не требуется по расчету. Места теоретического обрыва стержней определяют с помощью эпюры материалов.
Эпюра материалов строится по значениям несущей способности сечений при необорванных и оборванных стержнях.

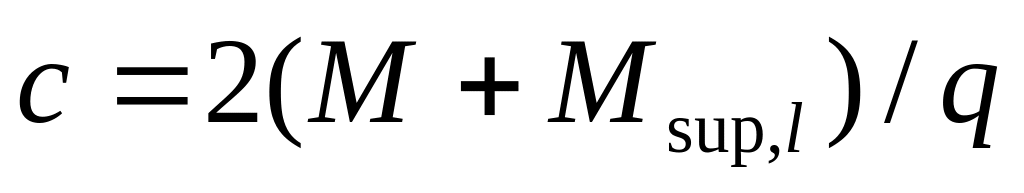

Точное значение мест обрыва стержней определяют аналитически, используя уравнение:
,
где
;
;
в зависимости от загружения q=g или q=g+p.

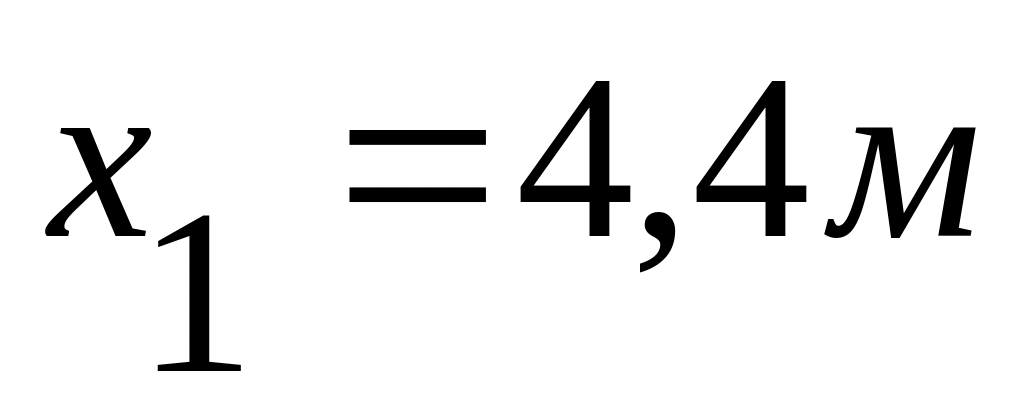

Определим точки теоретического обрыва крайнего ригеля.
Для пролетной арматуры: l=6,0м; загружение №2 (индекс 520),
q=g+p=27,78+45=72,78 кН/м;
Мsup,l=0; Мsup,r=190,87 кНм; М=139,1 кНм;
;
;
;
;
.
Для арматуры на опоре B (1-я группа): загружение №1 (индекс 510),
q=72,78 кН/м; Мsup,l=0; Мsup,r=275,11 кНм; М=-168,5 кНм;
;
;
;
.
Для
арматуры на опоре B (2-я группа): М=0;
b=1,855; c=0;
;
.
Определим точки теоретического обрыва третьего ригеля.
Для
пролетной арматуры: l=6,0м;
загружение №2 (индекс 520), q= g+p=72,78 кН/м;
Мsup,l=143,81
кНм; Мsup,r=143,81
кНм; М=112,26 кНм;
;
;
;
;
.
Для обеспечения прочности наклонных сечений ригеля по изгибающим моментам обрываемые в пролете стержни продольной арматуры необходимо завести за точку теоретического обрыва на расстояние не менее lbd, определяемое по формуле
.
Для
пролетной арматуры крайнего ригеля
обрываются стержни 2
18
класса S500. Требуемая площадь сечения
арматуры
,
принятая площадь сечения арматуры
.
По таблице Ж.2 базовая длина анкеровки
.

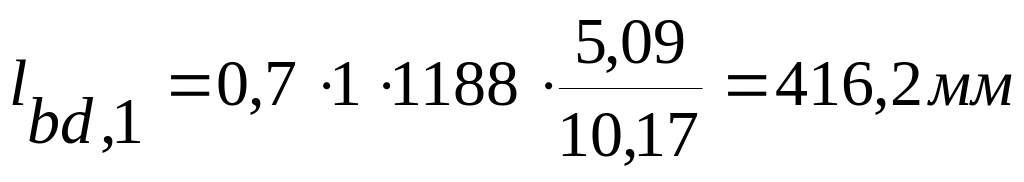

Длина анкеровки обрываемых стержней:
.

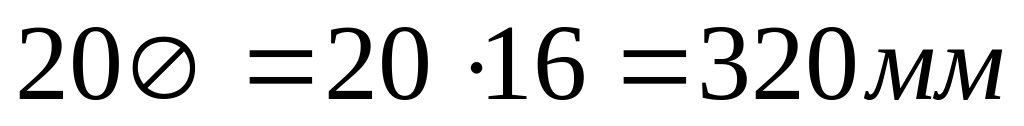

Минимальная длина анкеровки:
–
;
–
;
– h/2=700/2=350мм;
Окончательно принимаем lbd,1=712,8мм.
Для
арматуры опоры В крайнего ригеля
обрываются стержни
20
класса S500:
,
принятая площадь сечения арматуры
.
По таблице Ж.2 базовая длина анкеровки
.

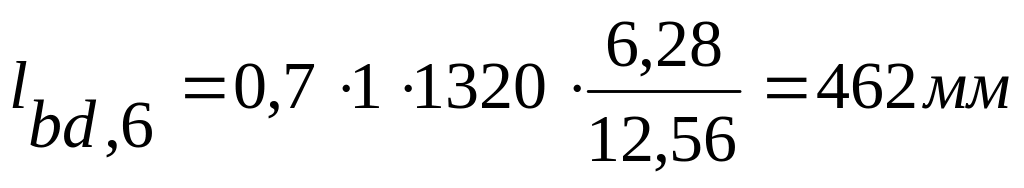

Длина анкеровки обрываемых стержней:
.
Минимальная длина анкеровки:
;
;
h/2=700/2=350мм.
Окончательно принимаем lbd,6=792мм.
Для
пролетной арматуры третьего ригеля
обрываются стержни 2
16
класса S500. Требуемая площадь сечения
арматуры
,

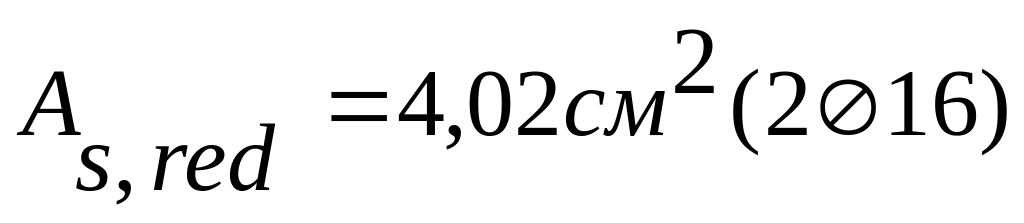

принятая площадь сечения арматуры
.
По таблице Ж.2 базовая длина анкеровки
.
Длина анкеровки обрываемых стержней:
.
Минимальная длина анкеровки:
;
;
h/2=700/2=350мм.
Окончательно принимаем lbd,3=633,6 мм.
3.5. Расчет по раскрытию трещин, нормальных к продольной оси ригеля
Значение
предельно допустимой ширины раскрытия
трещин при практически постоянном
сочетании нагрузок (при постоянной и
длительной нагрузках)
(таблица
5.1[]).
Расчет по раскрытию трещин сводится к проверке условия
,
где
– расчетная ширина раскрытия трещин
от практически постоянного сочетания
нагрузок.
Определим ширину раскрытия трещин ригеля первого пролета при загружении №2, которое вызывает наибольший изгибающий момент.
Момент от нормативных длительных действующих нагрузок.
;
Геометрические характеристики.
Площадь сечения:
;
Центр тяжести бетонного прямоугольного сечения:
;
Момент инерции прямоугольного сечения относительно горизонтальной оси, проходящей через центр тяжести:
;

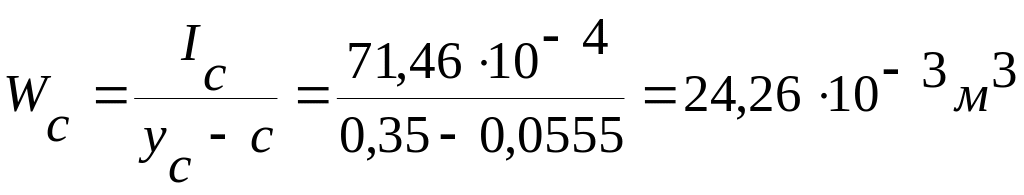

Момент инерции сечения на расстояние от центра тяжести сечения до центра тяжести растянутой арматуры:
;
Момент трещинообразования:
;
Коэффициент, учитывающий неравномерность распределения относительных деформаций растянутой арматуры на участках между трещинами:
.
Процент
армирования сечения
,
0.5<0.59<1, следовательно, z=0,85d.
Напряжение:
;
Относительная деформация растянутой арматуры в сечении с трещиной:
;
Значение средней относительной деформации арматуры:
.
Эффективная площадь растянутой зоны сечения:
;
Эффективный коэффициент армирования равен:
;

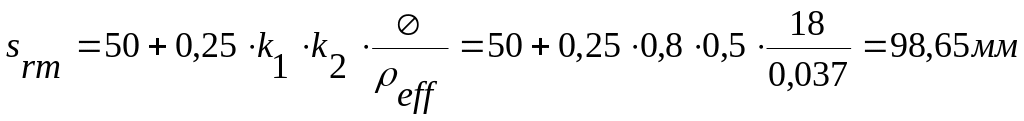

Среднее расстояние между трещинами:
.
Расчетная ширина раскрытия трещин равна:
.
Ширина раскрытия трещин меньше допустимой:
.
