5.3. Конструирование фундаментов

Фундамент армируют сварными сетками из стержней периодического профиля диаметром не менее 10 мм и шагом 100-200 мм. Сварную сетку устанавливают по подошве фундамента с соблюдением защитного слоя.

4С	12 S500 - 200	246×246	78
	12 S500 - 200		78

6. Расчет и конструирование элементов

МОНОЛИТНОГО ПЕРЕКРЫТИЯ

1. Конструктивная схема

Монолитное ребристое перекрытие с балочными плитами состоит из плиты, работающей по короткому направлению как неразрезная балка, и системы перекрестных балок: главных, опирающихся на колонны, и второстепенных балок-ребер, опирающихся на главных балки. Сетка колонн остается той же, что и в варианте из сборного железобетона.

Расчетная схема перекрытия изображена на рисунке:

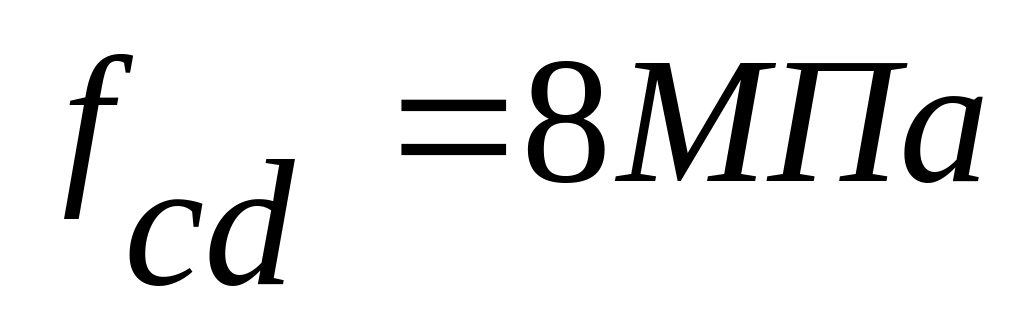

Плиту проектируем из бетона класса С12/15, , .

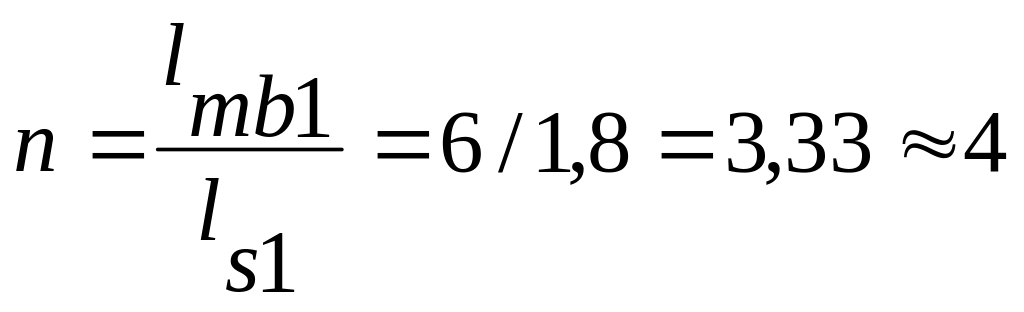

, - первое значение пролета плиты.

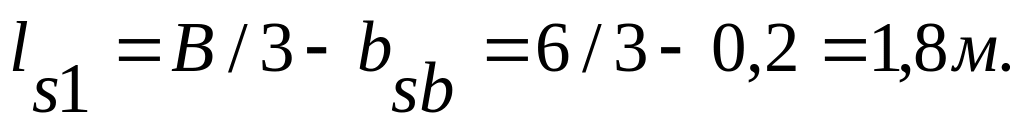

м – в первом приближении.

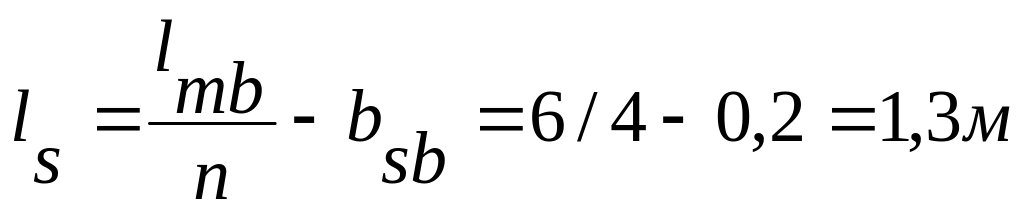

, - окончательный пролет плиты.

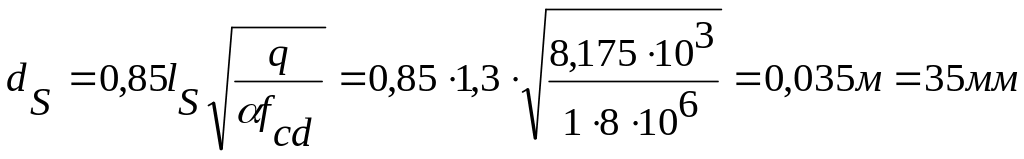

Рабочая высота плиты:

где q – расчетная нагрузка на плиту без учета ее собственного веса , q=8,175кН/м2.

Тогда толщина плиты

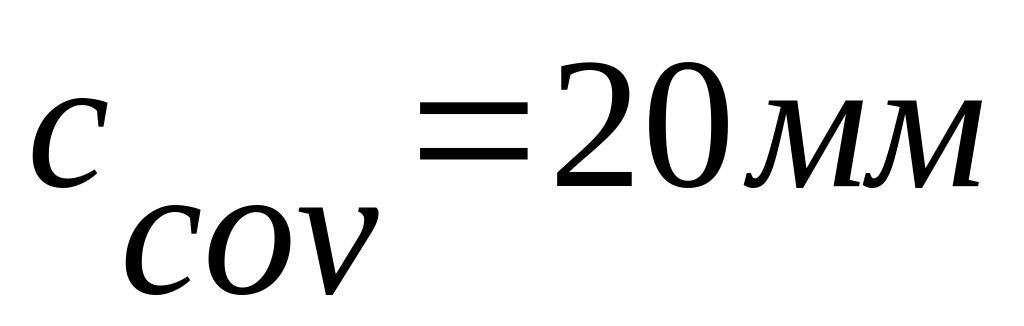

Защитный слой бетона принят для помещения с нормальным режимом, класс – по условиям эксплуатации конструкций XC1. Диаметр рабочей арматуры предварительно принят 10мм.

6.2. Расчет плиты

Плиты, в зависимости от отношения длиной и короткой сторон контура, могут рассчитываться как балочные или как опертые по контуру, в монолитных перекрытиях с второстепенными и главными балками плиты – балочные. Они работают на изгиб в направлении меньшей стороны, при этом изгибающим моментом в направлении большей стороны по его малости пренебрегают. Для расчета балочной плиты вырезают полосу шириной 1м.

Нагрузки, действующие на 1м длины полосы плиты толщиной 60мм, представлены в таблице 11

Таблица 11 - Нагрузки на плиту перекрытия

Нагрузки	Нагрузки, кПа
	нормативные		расчетные
Постоянные 1 Пол 2 Плита перекрытия g=25bh	0,5 1,5	1,35 1,35	0,675 2,025
Итого: Временные 3 Стационарное оборудование 4 Вес людей и материалов	2,0 1,5 3,5	1,5 1,5	2,7 2,25 5,25
Итого: Суммарные 5 Полные	5 7,0		7,5 10,2

Изгибающие моменты определяются с учетом перераспределения усилий по формулам:

— в крайних пролетах и на первых промежуточных опорах:

— в средних пролетах и на средних опорах:

Рисунок – Расчетная схема и эпюра изгибающих моментов монолитной балочной плиты

В средних пролетах и на средних опорах моменты могут быть уменьшены на 20% за сет возникающего в предельном состоянии эффекта распора.

Требуемую площадь арматуры в расчетных сечениях плиты определяют как для прямоугольного сечения с одиночной арматурой шириной 1 м и высотой .

Армирование плит осуществляют сварными сетками. При толщине плиты до 100 мм обычно применяют непрерывное армирование рулонными сетками с продольной рабочей арматурой диаметром менее 5 мм.

Расчет плит по наклонным сечениям не производят, так как поперечная сила полностью воспринимается бетоном плиты.

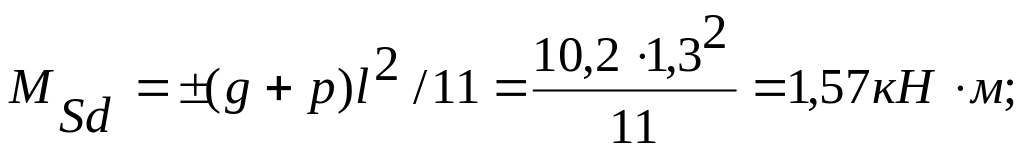

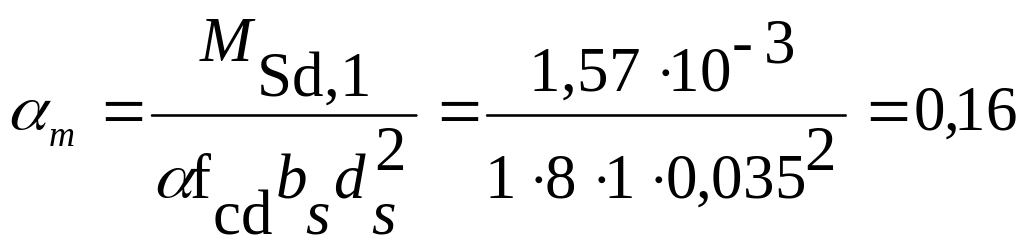

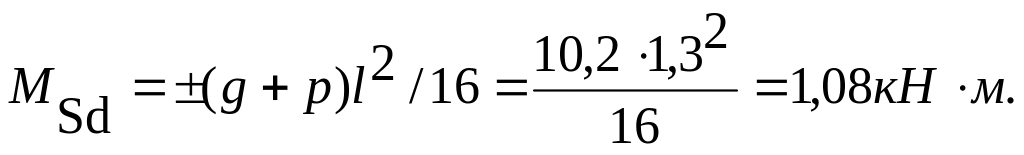

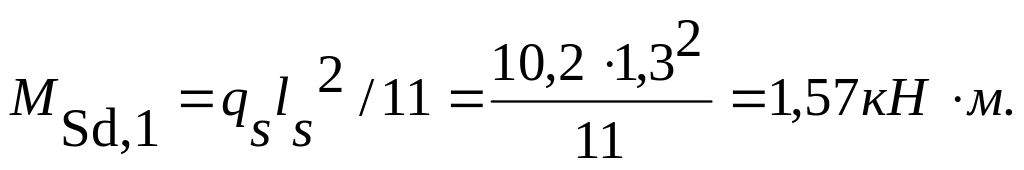

Изгибающий момент в крайнем пролете и на первой промежуточной опоре

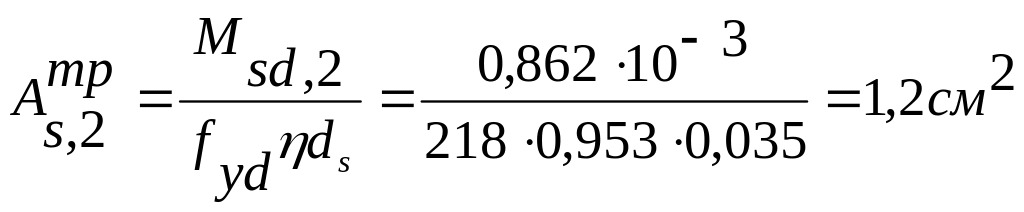

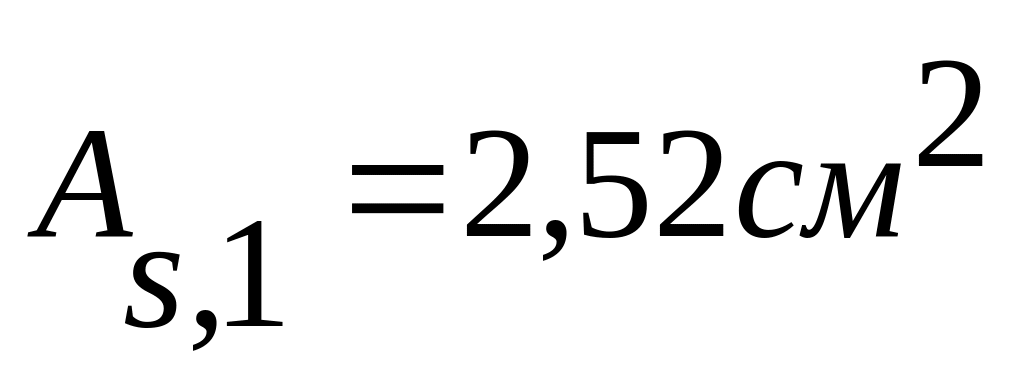

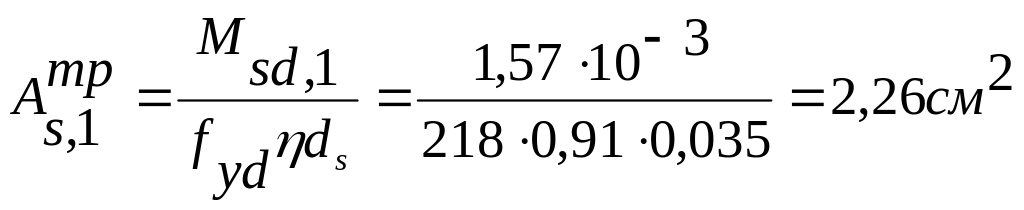

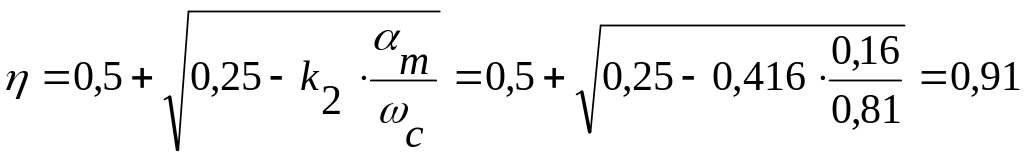

Определяем требуемую площадь арматуры класса S240, fyd=218МПа:

;

;

.

Принимаем не менее 5Ø8 мм, , шаг стержней не более 165 мм.

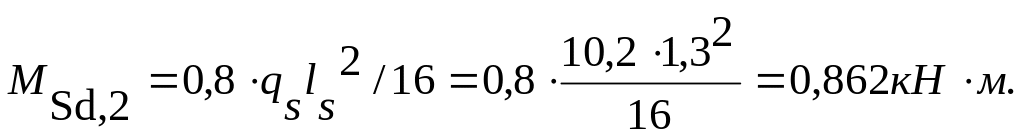

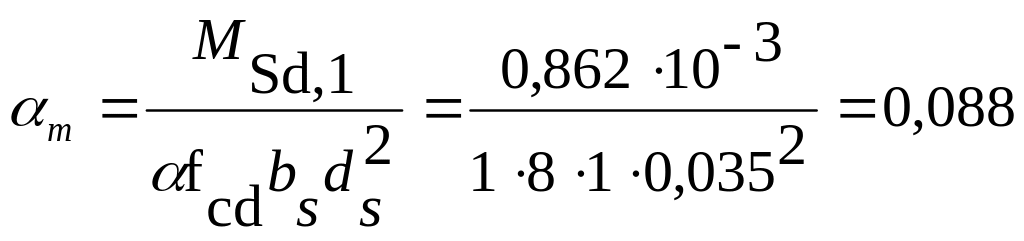

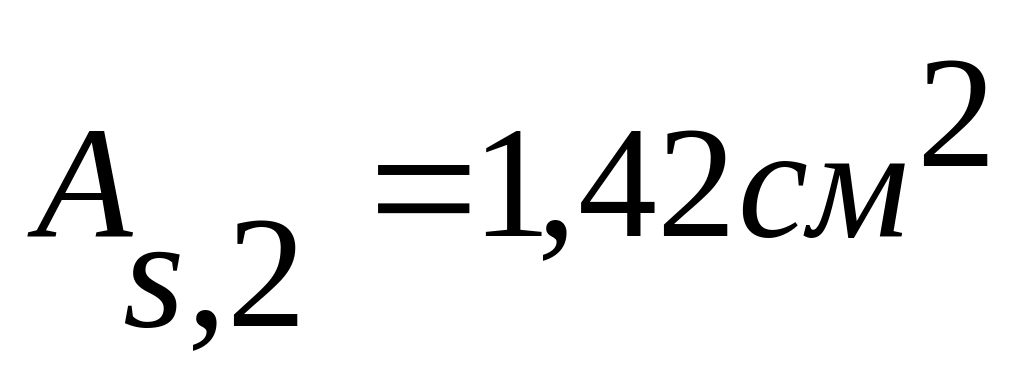

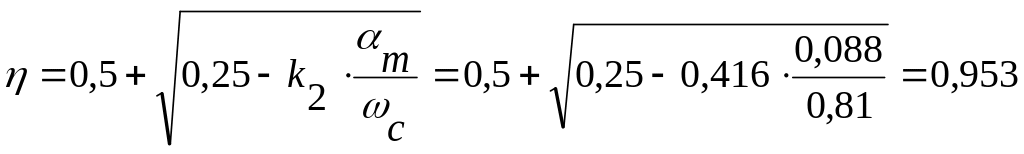

Подберем арматуру для средних пролетов и средних опор плиты:

;

;

;

Принимаем не менее 5Ø6 мм, , шаг стержней не более 165 мм.

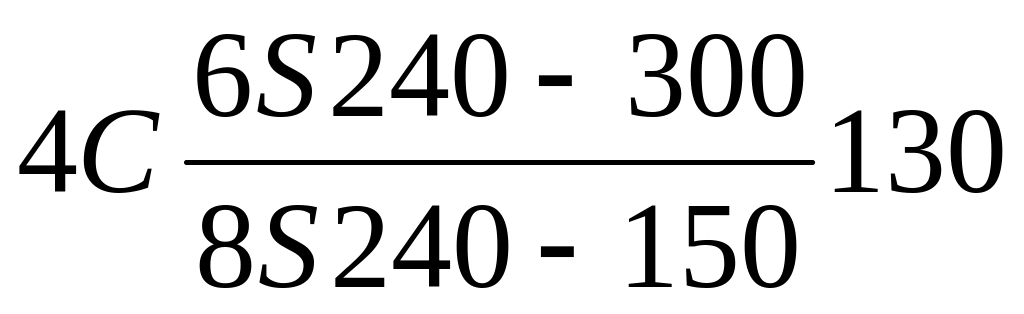

Для армирования плиты принимаем следующие марки плоских сеток по ГОСТ 23279-85:

- нижняя сетка в крайнем пролете и верхняя над первой промежуточной опорой

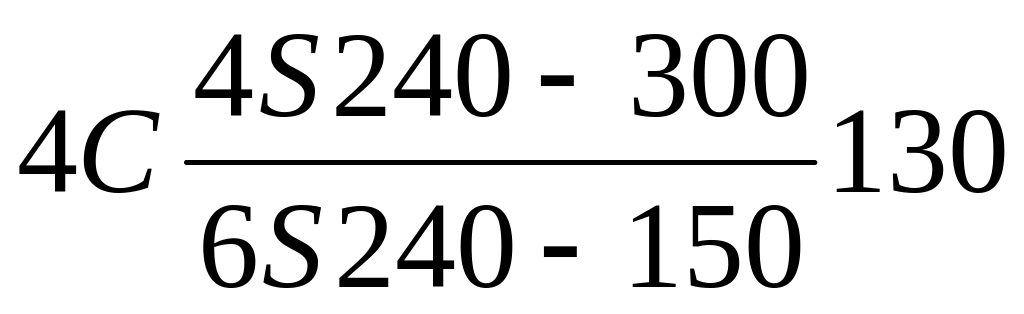

x 575

- нижние сетки в средних пролетах и верхние над промежуточными опорами

x 575
