3. Расчет консоли колонны

Для опирания ригелей балочных перекрытий в колоннах предусматривают короткие консоли, скошенные под углом 45. Ширина консоли назначается равной ширине колонны, а вылет – исходя из удобства размещения закладных деталей для крепления ригеля и необходимой длины сварных швов.

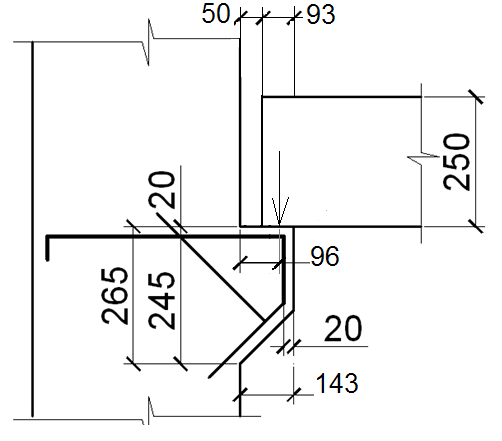

Рисунок – Армирование консолей колонны

=250 мм; мм; мм; с=20 мм ; кН.

Минимально допустимая длина площади опирания ригеля из условия прочности бетона на смятие:

.

Если расстояние от торца сборного ригеля до грани колонны , тогда требуемый вылет консоли:

мм.

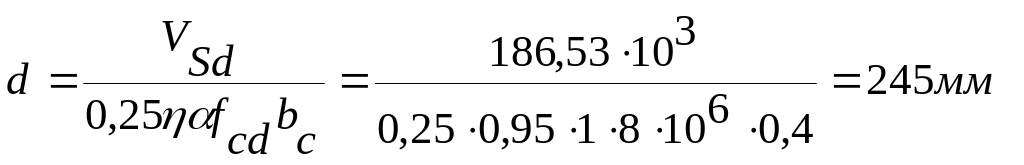

Если принять η=z/d=0,95, то требуемая рабочая высота консоли у грани колонны из условия прочности наклонного сечения по сжатой полосе может быть определена по формуле:

Тогда .

Нижняя грань консоли у ее основания наклонена пол углом 45º, поэтому высоту свободного конца консоли определяем по формуле:

.

Сечение продольной арматуры консоли подбирают по увеличенному на 25% изгибающему моменту в опорном сечении:

.

Определяем

Стержни располагают у двух боковых граней консоли и приваривают к закладным деталям консоли.

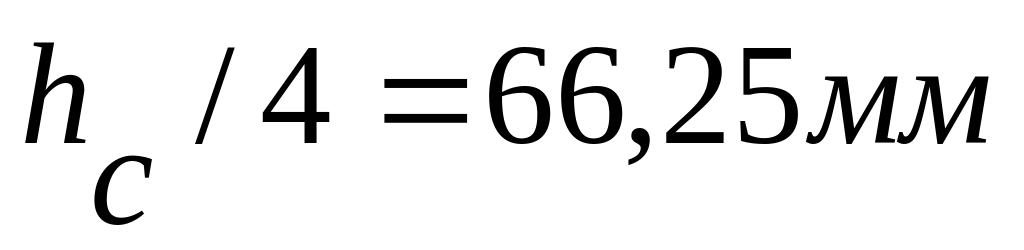

Поперечные стержни устанавливают у двух боковых граней консоли с шагом не более (принимаем шаг равным 60мм).

Площадь сечения отогнутой арматуры

4.4. Расчет стыка колонн

Расчет стыка производится для двух стадий готовности здания: возведения и эксплуатации.

При расчете стыка до замоноличивания усилие от нагрузки воспринимается бетоном выпуска колонны, усиленным сетчатым армированием и арматурными выпусками, соединенными ванной сваркой.

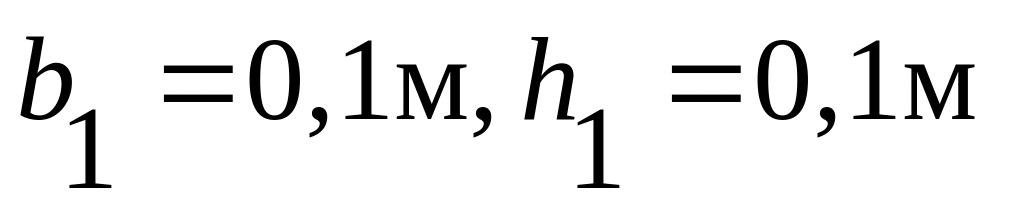

Размеры сечения подрезки можно принять равным ¼ размера стороны поперечного сечения колонны: . Расстояние от грани сечения колонны до оси сеток косвенного армирования а в пределах подрезки .

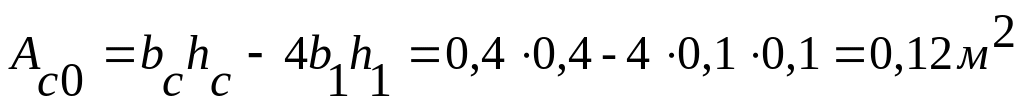

Тогда площадь части сечения колонны, ограниченная осями крайних стержней сетки косвенного армирования:

Площадь распределительного листа:

.

МПа.

Коэффициент армирования:

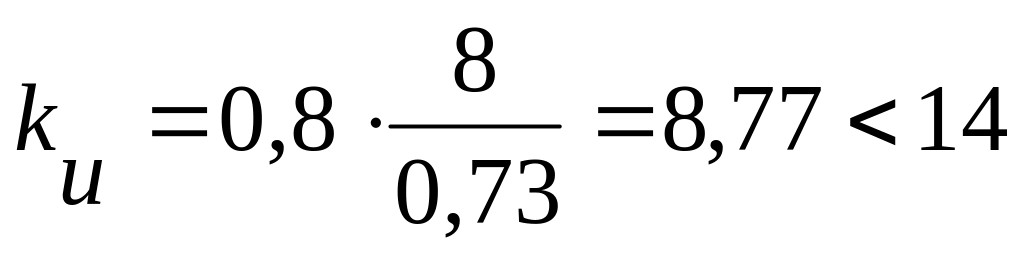

Коэффициент эффективности косвенного армирования:

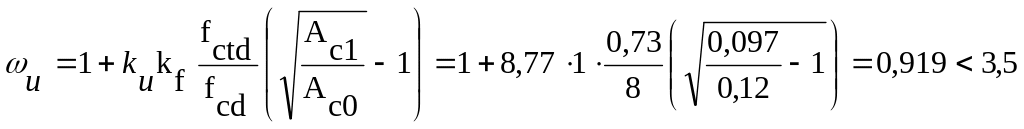

Коэффициент, учитывающий влияние косвенного армирования в зоне местного сжатия:

.

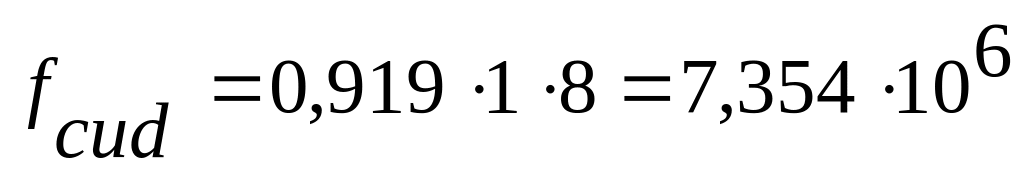

Приведенное расчетное сопротивление смятию:

.

Радиус инерции арматурного стержня

Гибкость выпусков арматуры

По таблице .

.

.

998,79<1128,97 кН

5. Расчет фундаментов

5.1.Определение размеров подошвы

При центральном загружении и малых эксцентриситетах фундаменты проектируют квадратными в плане. В курсовом проекте расчет основания не выполняется, а в задании указывается условное расчетное сопротивление грунта под подошвой фундамента R₀.

Площадь подошвы фундамента определяется по формуле

,

где N_Sk – расчетная нагрузка с коэффициентом надежности по нагрузке γ_f=1;

γ_m – среднее значение удельного веса материала фундамента и грунта на его уступах, принимается γ_m=20 кН/м³; Н – глубина заложения фундамента.

N_Sk=1476,64 кН; R₀=0,25 МПа; Н=1,7м.

м².

Тогда размер подошвы в плане

м. (Принимают кратным 100мм).

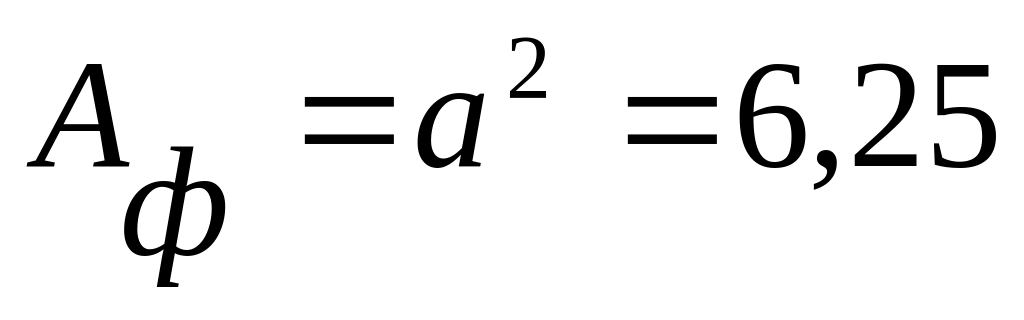

Принимаем размеры подошвы фундамента 2,5×2,5 м, м².
