1. Компоновка элементов сборного перекрытия
Балочные сборные перекрытия представляют собой систему балок (ригелей), расположенных в одном (продольном или поперечном) или в двух направлениях и опирающихся на них плит перекрытий.
Компоновка перекрытия заключается в выборе типа, направления и пролетов ригеля, назначении шага колонн, типа и ширины плит.
В курсовом проекте применяется унифицированная сетка колон 6×6 м, а пролеты балок могут отличаться от унифицированных, но они должны быть приняты кратными модулю 100 мм.
Ригели перекрытия проектируются неразрезными, но изготавливаются и монтируются из однопролетных сборных элементов. Неразрезность обеспечивается за счет сварки выпусков арматуры, закладных и накладных деталей и омоноличивания стыков сопрягаемых элементов.
Тип плиты назначается в зависимости от полезной нагрузки и вида потолка. При временных нагрузках до 10,0 кПа включительно и необходимости устройства гладкого потолка применяются плоские плиты с круглыми пустотами или ребристые с ребрами вверх. При переменных нагрузках 11,0 кПа и выше рекомендуются ребристые плиты с ребрами вниз. Нагрузка от ребристых плит на ригель передается в местах (точках) опирания ребер, т.е. как от сосредоточенных сил. Для упрощения статического расчета ригеля ребристые плиты раскладывают таким образом, чтобы количество мест опирания по длине ригеля было не менее 4. В таком случае нагрузка принимается как равномерно распределенная вдоль ригеля.
По заданным размерам здания следует разработать не менее двух схем компоновки перекрытия с целью выбора наилучшего решения. Решение этих вопросов при реальном проектировании зависит от архитектурно-конструктивных соображений, технологических процессов, эксплуатационных и эстетических требований, а также технико-экономических показателей . В курсовом проекте руководствоваться в основном требованиями обеспечения прочности и жесткости с приближенной оценкой технико-экономических показателей выбранных конструкций. Выбираем поперечную схему компоновки перекрытий. С точки зрения прочности и жесткости поперечная схема наиболее рациональна , тогда пролет между балками будет 6 м. при шаге колонн 6 м.
При раскладке плит необходимо учитывать, что колонны препятствуют свободной раскладке, поэтому в местах их расположения устанавливают специальные плиты, имеющие вырез или устраивают монолитные участки шириной, равной поперечному размеру колонны. Если между крайней плитой и стеной образуются зазоры, то их замоноличивают.
Сечение колонны 400×400 мм.
Схема ригеля приведена на рисунке 1.

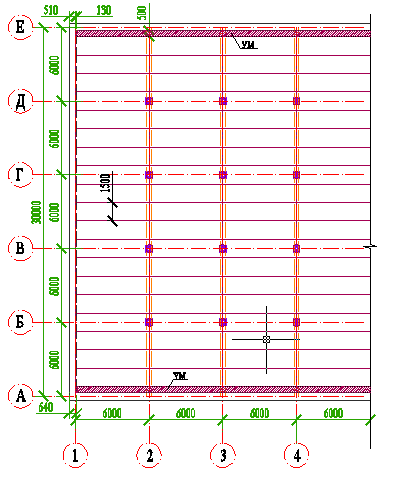

Компоновочная схема раскладки плит перекрытия с поперечным расположением ригеля.

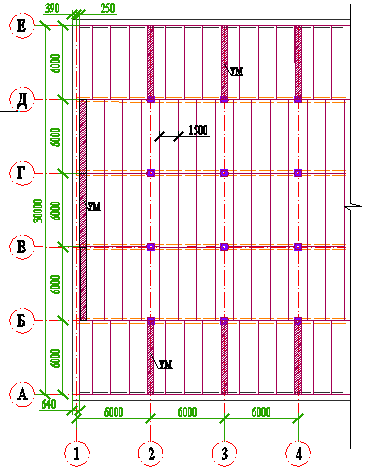

Компоновочная схема раскладки плит перекрытия с продольным расположением ригеля.
2. Подбор плиты перекрытия
Плиты перекрытия подбираются по каталогам или типовым сериям в зависимости от действующей на перекрытие полной нагрузки.
Ширина принимаемых в проекте плит должна обеспечивать минимум их типоразмеров и увязываться с грузоподъемностью транспортных средств и монтажных кранов. Номинальная ширина ребристой плиты 1500 мм. и длиной 6000 мм.
В торцах плит, служащих одновременно распорками между колоннами, устраиваются вырезы в полке для пропуска колонн. Возможна укладка специальных распорок, т. е. плит шириной, равной поперечному размеру колонны,
