53. Причины возникновения переходных помех между каналами в цсп.

Прохождение группового АИМ сигнала по цепям с ограниченной полосой пропускания или неравномерной АЧХ сопровождается искажением формы импульсов, выражающейся в затягивании фронтов и срезов импульсов и возникновении выбросов. Это может привести к перекрытию временных интервалов между каналами и вызвать переходные помехи. Искажения могут возникать из-за наличия в цепях прохождения сигнала реактивных элементов, ограниченного быстродействия транзисторов и др.

Линейные искажения в системах с ВРК приводят к возникновению переходных помех между каналами. В то же время при прохождении группового АИМ сигнала по тракту, обладающему нелинейностью (например, через амплитудные ограничители, импульсные усилители, электронные ключи и др.), изменяются амплитуды отсчетов каждого из каналов, однако отсутствуют переходные помехи между каналами, поскольку длительность импульсов не изменяется. Следовательно, в отличие от систем с ЧРК в системах с ВРК качество передачи в большей степени определяется величиной и характером линейных искажений.

54. Проанализируйте словами или рисунком частотный спектр модулированной последовательности при аим однополярного сигнала.

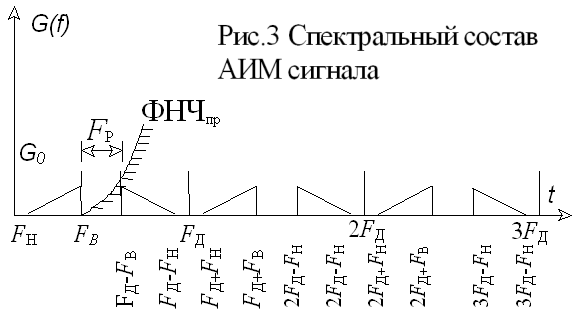

Частотный спектр модулированной последовательности при АИМ однополярного сигнала содержит (рис.3):

• постоянную составляющую G_O;

• составляющие с частотами исходного модулирующего сигнала F_Н …F_В;

• составляющие с частотой дискретизации F_Д и ее гармоник kF_Д;

• составляющие боковых полос (нижней и верхней) при частоте дискретизации и ее гармониках kF_Д (F_Н …F_В).

55. Изобразите и поясните обобщенную структурную схему цифровой системы передачи (цсп).

Исходный (первичный) сигнал ограничивается по спектру ФНЧ, затем подвергается дискретизации (АИМ). Объединив N-первичных дискретизированных сигналов их подвергают квантованию (КВ) и далее преобразуют в цифровой кодированный сигнал (АЦП). Далее осуществляется временное группообразование (ВГ) – мультиплексирование. Последним звеном на передающей стороне служит устройство преобразователь кода (ПК), преобразующее ИКМ сигнал в кодовую комбинацию, наиболее оптимальную для данного вида линии связи. В промежуточных пунктах цифрового линейного тракта осуществляется регенерация (Рег) цифрового сигнала.

На приёме ПК производит обратное преобразование линейного кода в двоичный групповой сигнал. Устройство временного разделения (ВР) – демультиплексор разделяет высокоскоростной поток на низкоскоростные компоненты. Из АИМ гр после ЦАП выделяются индивидуальные канальные сигналы АИМ. Сам сигнал восстанавливаются из АИМ с помощью ФНЧ.

56. Докажите, что искажения импульсов второго рода более значимы по сравнению с искажениями первого рода.

Искажения, возникающие из-за ограничения полосы частот снизу, называются искажениями второго рода. Это ограничение происходит из-за наличия в цепях группового сигнала реактивных элементов (трансформаторов, емкостей и др.). В отличие от искажений первого рода выбросы обратной полярности затухают медленно, поэтому влиянию подвергаются даже каналы, существенно удаленные по времени от влияющего канала. Это делает искажения второго рода более опасными по сравнению с искажениями первого рода.
