Основные понятия теории электрических цепей

Электрическим током называется направленное движение электрических зарядов. Обозначается I – мгновенный ток

, [I] = А

Напряжение (U₁₂ = φ₁ – φ₂) – разность потенциалов, это работа, затраченная на перенос единичного положительного заряда в точку 2 из точки 1. Напряжение – величина скалярная.

[U], [ε] = B

ЭДС – работа сторонних сил по перемещению единичного положительного заряда из точки с меньшим потенциалом в точку с большим потенциалом.

Электрическая цепь – это устройство, в котором происходят электромагнитные процессы и состояние которого в любой момент времени однозначно определяется значением тока и напряжений на выходах элементов, из которых цепь составлена.

Существует три вида электрических цепей (графических изображений электрической цепи, на которых элементы, входящие в цепь, заменены идеальными моделями, представленными условными обозначениями (элементы – идеальные провода, падения напряжения на них не происходит)):

принципиальная – схема показывает функциональные элементы цепи и связи между ними;
монтажная – чертежи расположения деталей и соединения проводов на монтажной плате;
расчетная – используется для анализа процессов в цепях (эквивалентные схемы или схемы замещения) – несколько идеализированных элементов

- пассивные элементы, не являются источниками тока

Источники:

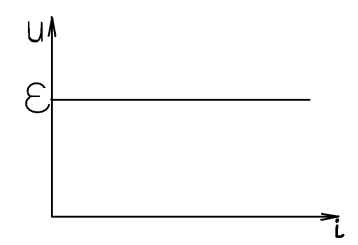

- Идеальный источник ЭДС – активный двухполюсник, напряжение на выходах которого определено в любой момент времени и не зависит от тока, протекающего внутри него.

- постоянный источник ЭДС.

Выходная характеристика – зависимость тока от напряжения

Вольтамперная характеристика

наиболее выгодный режим – разомкнутый, критический - кз

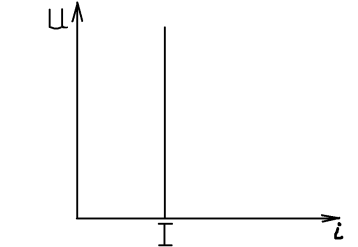

- идеальный источник тока – это активный двухполюсник, ток через который задан в любой момент времени и не зависит от напряжения на его выходах (или зажимах)

- постоянный источник тока (стрелка указывает направление тока)
