Завдання 5

1. Проаналізувати варіанти кріплення відповідних планок.

Відповідні планки можуть кріпитися за допомогою: шурупів, в натяг(з допомогою пласм. штирів з ребрами),системи expando(шуруп з дюбелем),системи inserta(без інструмента).

2. Проаналізувати системи кріплення шухляд TANDEM.

Переваги: зручне встановлення,стійкість до бокових навантажень,навантаження всіх напрямів помягшені незалежними один від іншого валками,взаємозамінюваність ящиків,регулювання за висотою без інструментів,компенсація похибки внутрішньої ширини і глибини,надійне кріплення фасаду.

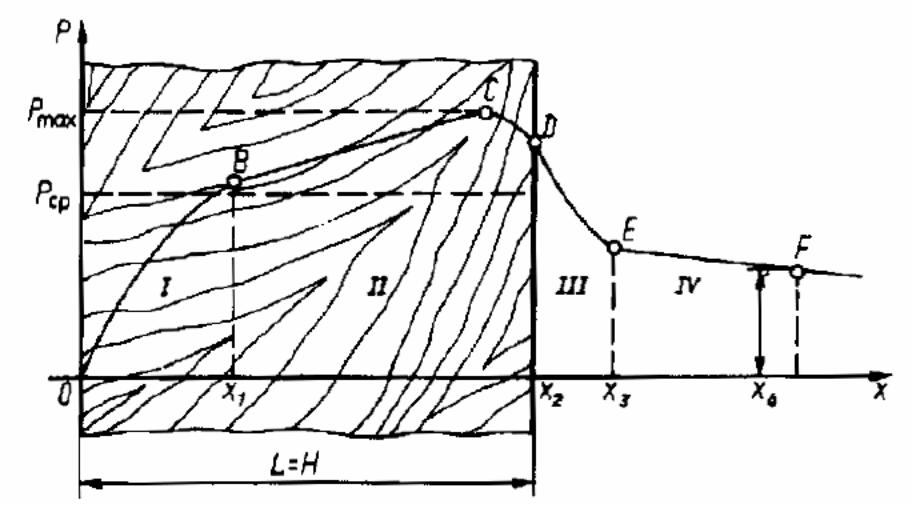

3. Типова діаграма "Зусилля-глибина обробки" при закритому ножевому

різанні в радіальному напрямі.

Завдання 6

1. Здійснити порівняльну оцінку систем кріплення шухляд.

Системи кріплення бувають з: роликовими або кульковими направляючими.

Недоліки кулькових направляючих:

1. Ціна вища, ніж роликових, іноді більше ніж у 3 рази.

2. У більшості модификацій відсутній механізм самозакриття.

3. Як правило, відсутній так звана “двійна зупинка” (ящик не фіксується у відкритому положенні);

4. За виключенням використання кулькових направляючих повного висування, ящик не виймається із шафи без демонтажу.

5. При монтажі високі вимоги до паралельності бокових стінок.

6. Не буває білих або коричневих направляючих.

Переваги кулькових направляючих:

1. Кулькові направляючі більш надійні і довговічні, ніж роликові.

2. Покращена плавність ходу, безшумність, ящик більш стійкий.

3. Витримують навантаження майже в 2 рази більше, ніж роликові направляючі.

4. Можливі модифікації кулькових направляючих дуже малої довжини – до 150 мм (такого у роликових просто не буває).

2. Характеристика різання листових і плитних матеріалів дисковими ножами.

За своєї конструктивної простоти вони є досить дешевими, стiйкими проти зношування. Їх застосування дасть

можливiсть зробити процес рiзання деревноволокнистих плит безвiдходним,

вирiшити проблеми шумового забруднення i запиленостi, значно знизити його

енерго- та трудомiсткiсть, пiвищити продуктивнiсть працi i якiсть рiзання.

Крiм економiчного ефекту, використання цього iнструменту має i соцi-

альний ефект. Розв'язання завдань, пов'язаних із розробленням науково

обґрунтованих практичних рекомендацiй щодо геометричних параметрiв но-

жів i режимiв розкрою, дасть змогу частіше застосовувати простий, дешевий i

ефективний iнструмент для оброблення деревноволокнистих плит.

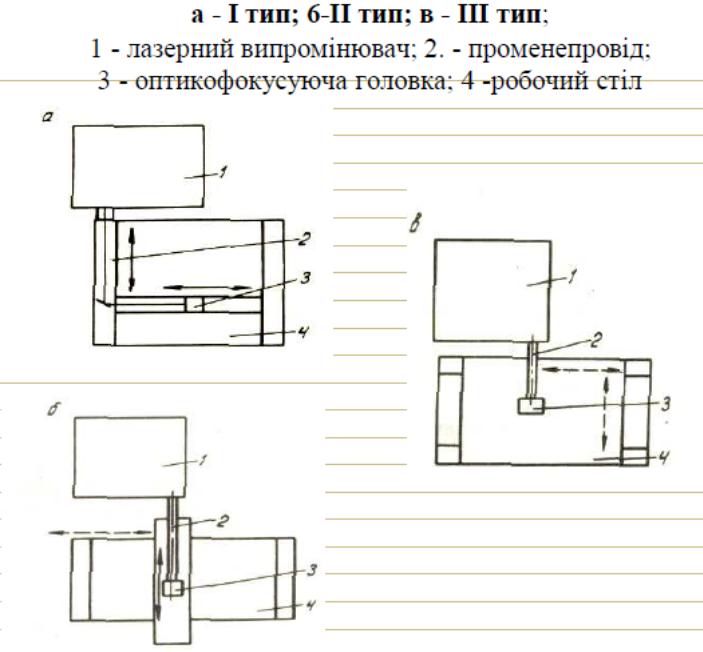

3. Конструктивні схеми автоматизованого лазерного технологічного

комплексу.

Завдання 7

1. Здійснити порівняльну оцінку систем петель.

Особливості системи MODUL/EXPANDO: простий монтаж дверки до каркасу, швидка посадка петлі на відповідну планку,всі комплектуючі находяться в зборі,кріпиться за допомогою шурупів.

INSERTA/CLIP:чашка кріпиться без інструментів, встановлення і зняття дверей також проводиться без інструменту,тривимірне регулювання. Ця система більш модернізована, зручніша у монтажі та дорожча порівняно з MODUL/EXPANDO.

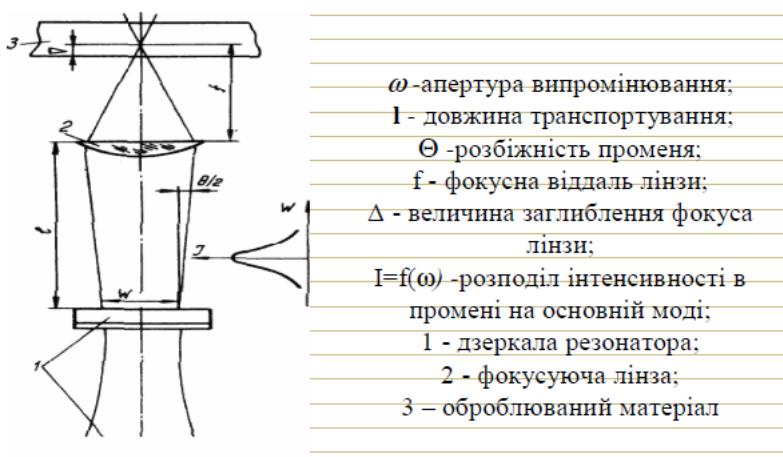

2. Фізична сутність світлопроменевого різання деревини і деревинних

матеріалів.
