Завдання 1

1. Проаналізувати конструкцію чотиришарнірних петель.

Петля складається з: чашки петлі,пружини,зовнішнього та внутрішнього шарніру,плеча петлі,відповідної планки,механізму CLIP, 3 защіпки,болти для регуліровки по ширині,глибині та висоті.

2. Проаналізувати системи кріплення шухляд standart.

Найбільш поширені є роликові направляючі.

Особливості роликових направляючих

1. Одна з двох деталей комплекту направляючих, яка встановлюється на корпусі меблевого виробу, повинна облягати ролик и забезпечувати його надійне прямолінійне переміщення, а інша – тільки підтримувати ролик, забезпечуючи компенсацію неточностей виготовлення і складання корпусу по ширині, що виключає заклинювання висувного елемента.

2. Кожна з цих двох деталей, що закріплюється на корпусі, повинна мати два виступа, які забезпечують фіксацію ящика в повністю висунутому положенні и не допускають його випадання.

3. Направляючі повинні забезпечувати самовільне закриття ящика за рахунок горизонтальної складової його ваги з відстані 3-5 см. Значення має кут скосу нахиленої ділянки направляючої: якщо він великий – ящик буде стукати при закритті; якщо малий – буде погано закриватись, особливо при незначній масі.

4. Ролики повинні обертатись абсолютно вільно і не мати бокових люзів.

5. Конструкція направляючих повинна виключити контакт головок шурупів для кріплення з роликами.

6. Всі деталі комплекту повинні щільно прилягати спряженими площинами до бокових стінок корпуса и висувного елемента, причому без вибірки на ньому поздовжніх фасок.

7. У склад комплекту направляючих повинні додатково поставлятись елементи кріплення

фасаду ящика, що дозволяють регулювання по трьох координатах.

8. Отвори для кріплення направляючих повинні мати крок, кратний 32 мм (1,5 дюйма), або бути здвоєнними, що дозволяє (у разі необхідності кріплення направляючих на одну стінку з двох сторін) виключити співпадання по осі.

Якісні характеристики роликових направляючих

1. Наявність обрезинених роликів, які забезпечують безшумність ходу.

2. Якість штампування зовнішнього опорядження – вважається, що на направляючих поганої якості фарба виглядає гірше: не така глянцева, шар тонкий, видні сколи після транспортування, покриття нерівномірне, метал має заусенці, а самі деталі непрямолінійні.

3. Широкий асортимент направляючих і доповнень характеризує надійність фірми, її досвід, рівень технології.

4. Більша товщина металу (1,2 мм). Такі направляючі більше навантаження ті їх складніше деформувати.

5. Велика ширина роликів – чим ролики ширші, тим тихше працюють направляючі.

6. Асортимент кольору (білі, «слонова кість», коричневі, чорні, «сірий металік»).

7. Наявність чітко відштампованої торгової марки.

8. Кількість циклів і навантаження – відносний показник (50 чи 100 років гарантії).

3. Сутність, загальні властивості безстружкового різання.

Різання деревини - обробка деревини, при якій проходить порушення зв’язку між частинами деревини. Різання деревини без стружкоутворення (безстружкове різання) - різання деревини, при якому не утворюється стружка.

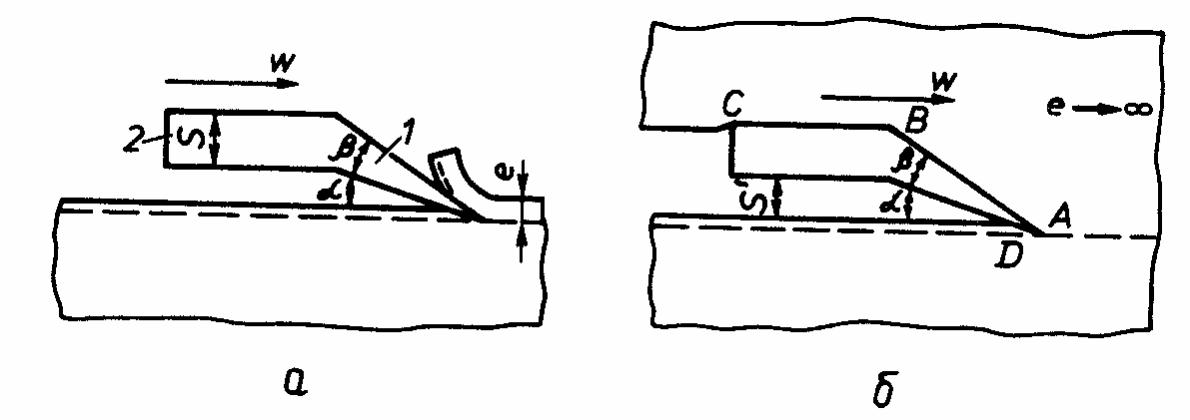

Схеми різання однаковими елементарними різцями:

а - різання з утворенням стружки; б - безстружкове різання; 1 - різець; 2 - тіло різця.
