19. Классификация вв по химическому составу и названию основного компонента

По химическому составу и названию основного компонента ВВ разделяют на 1) нитроглицериновые; 2) аммиачно-селитренные; 3) оксиликвиты; 4) хлоратные; 5) дымный порох.

Следует отметить, что иногда по химическому составу промышленные ВВ подразделяют также на индивидуальные химические соединения и смеси, обладающие взрывчатыми свойствами. Индивидуальные ВВ по экономическим соображениям, а также из-за высокой чувствительности многих из них используют преимущественно как компоненты смесевых ВВ и для изготовления средств взрывания.

20. Кислородный баланс (определение, виды, состав газа при различных кислородных балансах, допустимое содержание ядовитых газов в атмосфере, действие газа на человека)

Кислородным балансом называется выраженное в процентах избыточное, достаточное или недостаточное количество кислорода во взрывчатом веществе по сравнению с количеством, необходимым для полного окисления содержащихся в нём горючих элементов (углерода, водорода, алюминия и др.). Под полным окислением следует понимать окисление водорода в воду, углерода – в диоксид углерода (углекислый газ), алюминия – в оксид алюминия.

В зависимости от избытка или недостатка кислорода в ВВ различают нулевой, положительный и отрицательный кислородный баланс. Нулевой – это такой кислородный баланс, при котором количество кислорода в составе ВВ равно количеству, необходимому для полного окисления всех горючих элементов, входящих в ВВ. Если в составе ВВ имеется избыток кислорода, то кислородный баланс считается положительным, а если недостаток – отрицательным.

Предельно допустимые содержания газов в шахтной атмосфере (% по объёму): кислород 20; углекислый газ 0,5-1; метан 0,5-2; водород 0,5; окись углерода 0,0017; окислы азота 0,00026; сернистый ангидрид 0,00038; сероводород 0,00071; акролеин 0,00009; формальдегид 0,00004.

В условиях подземных работ, при снижении кислорода примерно до 17%, наступает одышка и учащенное сердцебиение, а при 12% атмосфера становится смертельно опасной. Физиологически углекислый газ слабо ядовит. При 6% появляется одышка и слабость, при 10% возможно обморочное состояние, при 20÷25% ─ смертельное отравление. Окись углерода (СО) —Газ весьма ядовит: легко соединяясь с гемоглобином в крови (в 250-300 раз активнее кислорода), он вытесняет из нее кислород, вызывая тем самым кислородное голодание организма. Для полного насыщения крови человека окисью углерода ее требуется всего лишь 300 см³. Окислы азота весьма ядовиты, вызывают раздражение слизистых оболочек дыхательных путей и глаз, а в тяжелых случаях — отеки легких. Токсичное действие окислов азота проявляется через 4÷6 часов (иногда─ через 20÷30 ч). Симптомы отравления: кашель, головная боль, рвота, синюшность, повышение температуры тела, расстройство сердечной деятельности. Смертельная концентрация окислов азота при кратковременном вдыхании — 0,025%. Сернистый газ (SO₂) ─ бесцветен, имеет сильный раздражающий запах и кислый вкус. Весьма ядовит: он раздражает слизистые оболочки дыхательных путей и глаз, в тяжелых случаях вызывает воспаление бронхов, отек гортани и легких. Концентрация 0,05% опасна для жизни даже при кратковременном вдыхании. Запах SO₂ ощутим с 0,0005%. Сероводород очень ядовит, действует раздражающе на слизистые оболочки глаз и дыхательных путей.

21. Способы инициирования ВВ. Инициирующий импульс. Первичные и вторичные инициирующие вещества (назначение, мощность).

Для производства взрывных работ необходимы, кроме ВВ, средства инициирования (взрывания) зарядов взрывчатого вещества. Средства инициирования (СИ) образуют и передают импульс энергии заряду ВВ и тем самым вызывают его детонацию. Заряды инициирующих ВВ, при взрыве которых образуется импульс энергии, размещают в специальных устройствах — детонаторах. В зависимости от способа возбуждения взрыва детонатора различают: • огневое инициирование зарядов — детонатор взрывается от горящего огнепроводного шнура (ОШ); • электрическое инициирование — детонатор взрывается от горящего электровоспламенителя; • электроогневое инициирование — детонатор взрывается от горящего ОШ, который подожжен электровоспламенителем; • с помощью детонирующего шнура (ДШ); • посредством неэлектрических систем инициирования (НСИ).

Инициирующий импульс – внешнее воздействие, приводящее к взрыву.

Инициирующие ВВ, используемые при изготовлении средств инициирования, условно разделяют на две группы: первичные и вторичные инициирующие ВВ. В группу первичных инициированных В В входят высокочувствительные ВВ (гремучая ртуть, азид свинца, тенерес), в группу вторичных — менее чувствительные (тетрил, гексоген, тэн). Гремучая ртуть Нg(CNO)2 — ртутная соль гремучей кислоты — образуется в результате взаимодействия растворенной в азотной кислоте металлической ртути и этилового спирта. Она представляет собой мелкокристаллический порошок белого или серого цвета. Скорость детонации ее 5400 м/с. Теплота взрыва 1,8 МДж/кг. В воде растворяется слабо, при влажности 10% не взрывается, а при влажности 30% не горит, поэтому средства взрывания, снаряженные гремучей ртутью, необходимо предохранять от увлажнения. Азид свинца Рb(N3)2 — свинцовая соль азотисто-водородной кислоты — образуется из азида натрия путем замещения натрия свинцом, представляет собой тонкокристаллический порошок белого или светло-серого цвета, который при хранении приобретает желтый цвет. Не растворяется в воде, взрывается даже при влажности 30%. Азид свинца плохо прессуется, менее чувствителен по сравнению с гремучей ртутью к огню и обладает более мощной инициирующей способностью. Скорость детонации 5200 м/с. Теплота взрыва 1,5 МДж/кг. Тенерес (тринитрорезорцинат свинца ТНРС) С6Нх(NO2)3Рb∙Н2O — соль стифниковой кислоты — получается при взаимодействии тринитрорезорцината натрия и азотнокислого свинца. Представляет собой золотисто-желтый кристаллический порошок. Физически и химически стоек, водоустойчив, с металлами не реагирует, взрывается от удара, трения, искр, однако его чувствительность значительно ниже, чем гремучей ртути. Так как его инициирующая способность ниже, чем у гремучей ртути и азида свинца, то как самостоятельное ВВ не используется, его применяют совместно с азидом свинца в качестве чувствительной подсыпки. Теплота рзрыва 1,2 МДж/кг. Вторичные инициирующие ВВ (тетрил, гексоген, тэн) служат для усиления детонации первичных инициирующих взрывчатых веществ и передачи мощного импульса основному заряду ВВ. Из-за малой чувствительности к внешним воздействиям они более безопасны.

22. Взрыв. Виды взрывов.

Взрывом в физическом смысле называется чрезвычайно быстрое изменение вещества, сопровождающееся таким же быстрым освобождением его потенциальной энергии, производящей механическую работу, направленную на разрушение окружающей среды.

По своей природе взрывы подразделяются на физические, химические и ядерные.

При физических взрывах происходят только физические преобразования без изменения химического состава веществ (взрывы паровых котлов, баллонов со сжиженным газом и др.).

Химическим взрывом называют крайне быстрое самораспространяющееся химическое превращение вещества (системы веществ), протекающее с выделением большого количества теплоты и образованием газообразных продуктов. Из этого определения вытекают четыре основных условия, которым должна удовлетворять химическая реакция для того, чтобы она могла протекать в форме взрыва, а именно: экзотермичность, образование газов или паров, большая скорость, способность к самораспространению.

К химическим взрывам относятся взрывы взрывчатых веществ, метана или других горючих газов, угольной или другой органической пыли.

23)Взрывчатое вещество (ВВ) — вещество (химическое соеди- нение или механическая смесь различных компонентов), спо- собное под действием внешнего импульса (нагревания, удара, трения) к крайне быстрому самораспространяющемуся химиче- скому превращению с выделением большого количества тепла и газообразных продуктов. Взрывчатые вещества могут быть твердыми, жидкими и газообразными. Наиболее широко при- меняются твердые ВВ.

В зависимости от интенсивности внешнего воздействия про- цесс химического превращения ВВ может протекать в виде тер- мического разложения, горения или детонации. При взрывных работах используются ВВ, срабатывающие в режиме детона- ции. Детонация — самораспространяющийся процесс переме- щения по ВВ ударной волны, сопровождающийся химическим превращением вещества. Ее скорость зависит от состава ВВ и составляет 2—8 км/с. Детонация заряда ВВ возбуждается ини- циированием с помощью капсюля-детонатора, злектродетона- тора или детонирующего шнура.

24) Для инициирования взрыва заряда ВВ применяют взрыв небольшого по величине заряда, инициирующего ВВ, получа- ющего внешний тепловой импульс. Инициирующие ВВ облада- ют большой мощностью, высокочувствительны к нагреву и ме- ханическим воздействиям. Совокупность принадлежностей, пред- назначенных для инициирования зарядов ВВ, называется сред- ствами инициирования (взрывания).

Взрывчатые вещества, используемые для снаряжения средств инициирования, подразделяются на первичные (гремучая ртуть, азид свинца и тршопрорезорцинат свинца — тенерес) и вторич- ные (тетрил, тэн и гексоген). Взрыв первичного ВВ происходит при тепловом воздействии на него.

В зависимости от способа возбуждения взрыва средств ини- циирования различают следующие способы взрывания зарядов:

• огневой, при котором возбуждение взрыва капсюля-де- тонатора (КД) вызывается от пучка искр огнепроводного шну- ра (ОШ);

• электрический, при котором тепловой импульс в электро- детонатор (ЭД) передается от электровоспламснителя;

• элсктроогневой, при котором капсюль-детонатор взры- вается ог пучка искр огнепроводного шнура, поджигаемого хтек- тровоспла м енителем; Для инициирования взрыва заряда ВВ применяют взрыв • бескапсюльный, при котором инициирующий импульс за- рядам ВВ передастся детонирующим шнуром (ДШ). взрыв ко- торого инициируется капсюлем-детонатором или электродето- натором.

К средствам огневого взрывания относятся капсюлъ-дето- иатор (КД-85, КД-8С, КД-8А), огнепроводный шнур, зажига- тельные патроны, зажигательный тлеющий фитиль.

Капсюль-детонатор (рис. 2.13) представляет собой неболь- шой заряд первичного и вторичного инициирующих ВВ, разме- щенный в металлической или картонной гильзе. Диаметр гиль- зы 6—7 мм, длина 47—51 мм. С одного кошта гильза имеет от- крытое дульце, куда вводят огнепроводный шнур, с другого — выемку, формирующую кумулятивную сгрую, которая усили- вает кумулятивное действие. Металлическая чашечка, куда впрессовано первичное инициирующее вещество, имеет цен- т ральное отверстие для поджигания ВВ. Промышленностью вы- пускаются капсюли-детонато- ры гремучертутнотетриловые < и азидотетриловые.

Огнепроводный шнур (рис. 114) представляет собой шнур с сердцевиной из прессованного дымного пороха, окруженной наружной ивнутрен ней оплетками, покрытыми влагоизолирующим составом. Диаметр пороховой сердцевины около 2 мм, наружный дна метр 5—6 мм. В зависимости от материала внешней оболочки выпускаются шнуры марок ОША, ОШП и ОШЭ. Ш»гуры ОШП и ОШЭ предназначены для обводненных забоев. Скорость го- рения шнура 1 м/с. Шнуры выпускаются отрезками 10 м. Сред- ства зажигания огнепроводного шнура представляют собой как специальные электрические или термические устройства, так и отрезки самого шнура. При зажигании одиночного шнура раз- решается использовать спички.

Зажигательный патрон (рис. 2.15) представляет собой кар- тонную гильзу с лепестками, на дно которой помещают зажи- гательный состав.

Зажигательные патроны применяются для одновременного группового зажигания 10—13 отрезков шнура. Зажигательную смесь патрона поджигают с помощью воспламеняющего шнура.

Для электрического зажигания отдельных отрезков ОШ применяют зажигательные трубки, элсктрозажигатели. Для за- жигания ОШ также применяют тлеющие фитили и зажигатель- ные свечи.

При электрическом способе взрывания для инициирования взрыва ВВ применяют электродетонаторы (рис. 2.16).

Электродетонатор представляет собой капсюль-детонатор с введенным в него электровоспламенкгелем. Электровоспламе- нитсль состоит из проводников, нитей накаливания и головки воспламенительного состава.

Рис. 2.15. Зажигательный патрон: ] — отрезки шнура; 2 — зажигательный состав; 3—гкяьэа; 4 — воспламеняющий шнур

Взрывание зарядов при помощи таких ЭД, если они вклю- чены в общую сеть, происходит одновременно и мгновенно.

Для повышения эффекта взрывных работ при проведении горных выработок взрывание зарядов в шпурах производят группами в определенной последовательности. При огневом взрывании это достигается применением огнепроводного шну- ра различной длины.

Безопасное взрывание зарядов осуществляется детонирую- щим шнуром (ДШ). Детонирующий шнур (рис. 2.17) — шнур с сердцевиной из высокобризантного ВВ. Взрывается ДШ от капсюля-детонатора или элсктродетонатора. ДШ предназна- чен для передачи детонации от КД к заряду ВВ или от заряда к заряду. Скорость детонации ДШ 7,0 км/с. Вследствие этого

* 1 2 I

взрывание зарядов происходит одно- временно.

Рис. 2.17. Детонирующий шнур: I — направляющие инги; 2 — сердцевина шнура; ^ — льняные оплетки; 4—хлопчатобумажные опасно»; 5 — по.тидлорвимилсвос покрытие

25) По времени срабатывания различают электродетонаторы мгновенного, короткозамедленного и замедленного действия. Замедление достигается размещением между капсюлем-детона- тором и элсктровоспламенителем медленно горящего состава.

Капсюли-детонаторы, непосредственно соединенные с элск- тровоспламенителем, называются электродетонаторами мгновенного действия (ЭД-8Ж, ЭД-1-8Т).

Рис. 2.16. Электродстонаторы мгновенного (а) и короткозамедленного действия (б):

I — гильза; 2 — заряд аысокобризантхого ВВ; 3 — коллачок-замедшттедь; 4 — зарадинициирующего ВВ; 5 — замедляющий сосгаа; 6 — шелковая сеточка: 7— злектроюсяшмима

В шахтах, опасных по газу и пыли, допускается только элек- трическое взрывание зарядов с предохранительными элсктроде- тонаторами мгновенного и коропсозамедлешюго действия ЭД- КЗ-ОП, ЭД-КЗ-П, ЭД-КЗ-ПМ. Предохранительные свойства элек- тродетонаторов достигаются нанесением на гильзу ЭД слоя пламегасителя.

При электрическом взрывании в качестве источников тока применяют конденсаторные взрывные машинки КПВ-1/100М, ПИВ-100М или электрический ток напряжением 380 В.

При электрическом и электроогневом способах взрывания зарядов монтируют взрывные сети. По способу соединения элек- тродетонаторов взрывные сети подразделяются на последова гельные, параллельные и смешанные. В забоях подготовитель- ных и очистных выработок применяют последовательное сое- динение. Более предпочтительным с точки зрения предотвра- щения отказов является переход на параллельно-последова- гельное соединение ЭД. До присоединения к взрывной сета провода электродетонаторов замкнуты накоротко.

При электрическом взрывании разновре- менность взрывания зарядов достигается применением элек- тродегонаторов замедтенного (ЭДЗД) или короткозамедленно- го РДКЗ) действия. Интервалы замедления ЭДЗД: 0.5; 0,75; 1,0; 1,5; 2,0; 4,0; 8,0 и 10,0 с. Интервалы замедления ЭДКЗ: 15, 30, 45, 60, 75, 90, 105 и 120 мс или 25, 50, 75,100 и 125 мс.

26) Для взрывных работ в горной промышленности применяются электровоспламенители с металлическими мостиками с сопротивлением 0,5-5 Ом. Мостики электровоспламенителей изготовляют из нихромовой сплав 80 % никеля и 20 % хрома проволочки диаметром 24-54 мкм, длиной до 5 мм. Некоторые ЭД выпускают с мостиками накаливания из константана. Жесткое крепление мостика обеспечивает большую стабильность свойств, достаточную прочность крепления, большую безопасность в обращении при случайном выдергивании проводов, а также возможность применения на заводах автоматических линий по их сборке. На мостик накаливания нанесена однослойная или двухслойная воспламенительная головка. Состав прилегающей к мостику накаливания головки легко воспламеняется при пропускании электрического тока через мостик, а наружный слой создает достаточно мощный луч огня для инициирования заряда первичного инициирующего ВВ. Для предохранения от отсыревания воспламенительные головки покрывают водонепроницаемым лаком. В гильзе ЭД электровоспламенитель укреплен путем обжимки гильзы по пластиковой пробочке, сквозь которую пропущены провода. Такое крепление надежно предохраняет внутреннюю полость ЭД от попадания воды, а провода от выдергивания.

Рис. 7.8. Конструкция электровоспламенителей: с жестким креплением: — контактные полоски с каналами для припаи-вания проводов; 2 — двухслойная воспламенительная головка; 3 — мостик накаливания 4 — изоляционный картон; 5 — обжимная скоба

27) Мостик припаян или проштампован к концам выводных проводов рис. 7.8, а. При жестком креплении мостика рис. 7.8, б основой для его крепления служит каркас, состоящий из двух тонких латунных стальных контактных полосок, обернутых полоской из тонкого электроизоляционного картона, которая, в свою очередь охвачена скобкой, обжатой по картону в нескольких местах. Мостик припаян к контактным полоскам, к которым с другого конца припаяны выводные провода.

• Конструктивные характеристики электровоспламенителя ЭВ1:

• Выводные провода 1- медные луженые с изоляцией

• Втулка 2- полиэтилен

• Пиротехнический состав на лаке НЦ — 21

• Мостик накаливания нихром 4 длина — 1,4 — 2 мм, диаметр — 0,024 мм

• Длина электровоспламенителя с проводами Н1= 280 — 300 мм

• Высота втулки Н2 = 7 мм

• Диаметр втулки D = 5,0 мм

• Сопротивление мостика накаливания R = 2,5 — 4,5 Ом

• Напряжение срабатывания — 5,5 В

• Ток срабатывания — 0,4 А

• Ток несрабатывания — 0,05 А

• Температура эксплуатации — 500 + 500 С.

• Конструктивные характеристики электровоспламенителя ЭВ2:

• Выводные провода 1- проволока никелевая, диаметр провода- 0,6 мм

• Каркас 2- фенопласт

• Пиротехнический состав

• Мостик накаливания 4 нихром длина — 1,0 мм, диаметр — 0,024 мм

• Длина электровоспламенителя с проводами Н1= 84 мм

• Высота воспламенительной головки Н2 = 12 мм

• Диаметр воспламенительной головки D = 6,0 мм

• Сопротивление мостика накаливания R = 2,0 — 4,0 Ом

• Напряжение срабатывания — 2 — 30 В

• Ток срабатывания — 0,5 А

• Ток несрабатывания — 0,05 А

• Температура эксплуатации — 60 0 С — 4 часа, + 600 С.

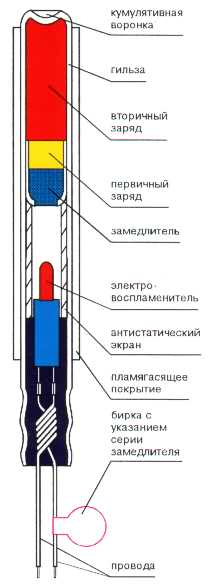

28) Электродетонатор ЭД-КЗ-ПМ предохранительный короткозамед-ленного действия, предназначен для инициирования зарядов взрыв-чатых веществ при взрывных работах в шахтах, опасных по газу или пыли.

Гильза: материал диаметр биметалл (сталь, медь) 7,7 мм 72 мм

материал длина Провода: медная проволока D= 0,5 мм в полиэтиленовой изоляции 2-4м

Сопротивление электродетонатора:

-с жестким креплением мостика накаливания 1,8 - 3,6 Ом 2,0 -4,20м

-с эластичным креплением мостика накаливания

Безопасный импульс воспламенения 1,96 МПа/20 мин

Инициирующая способность пробивает свинцовую пласти-ну толщиной 6 мм

Температурный интервал применения от -50 до +40°С

Гарантийный срок хранения 2 года со дня изготовления

Упаковка Количество изделий в ящике Размеры : ящик комбинированный 546 х 507 х 346 мм 1080 шт (2 м), 720 шт (4 м) 35 кг (1080 шт.), 37 кг (720 шт.)

Интервалы замедлений и их маркировка ЭД - КЗ - ПМ Серия замедления Обозначение на бирке проводника Цвет окраски нижней части Высота окраски, мм Время замедления, мс:

00П не окрашена 10 4 1 1 ПМ черный 10 15 2 2 ПМ красный 10 30 3 3 ПМ не окрашена 10 45 4 4ПМ зеленый 10 60 5 5 ПМ желтый 10 80 6 6 ПМ белый 10 100 7 7ПМ синий 10 120

29)

30)

Интервал замедления и цвет детонаторов

ЭДКЗ - 1П --- 25 ± 7 Черный

ЭДКЗ - 2П --- 50 ± 7 Красный

ЭДКЗ - 3П --- 75 ± 110 Не окрашивается

ЭДКЗ - 4П --- 100 ± 10 Зеленый

ЭДКЗ - 5П --- 125 ± 10 Желтый Электродетонаторы

Электродетонаторы короткозамедленного действия по конструкции почти ничем

не отличаются от ЭД замедленного действия. Различие – в несколько ином составе второго

слоя воспламенительной головки, замедляющем составе и ступенях замедления, равных ты-

сячным долям секунды. Воспламенительная головка двухслойная. Состав первого слоя такой

же, как и в электродетонаторах мгновенного действия, состав второго – свинцовый сурик (90

массовых частей) и силикокальций (10 частей), склеивающее вещество - нитролак. Замед-

ляющий состав изготовляют из смеси свинцового сурика (окислитель), силикокальция и

ферросилиция (горючие компоненты). Замедлитель снаряжают так: в удлиненную луженую

медную чашечку, отверстие которой закрывается шелковой сеткой, запрессовывают замед-

ляющий состав, а поверх него – декстриновый азид свинца и тэн. В гильзу детонатора за-

прессовывают 0,5…0,7 г вторичного инициирующего ВВ, затем всыпают навеску этого же

ВВ в порошкообразном состоянии и запрессовывают замедлитель. После этого в гильзу по-

мещают электровоспламенитель с пластикатовой пробкой.

Электродетонаторы упаковывают в картонные коробки по 40…75 шт., на которые

наклеивают этикетки с названием завода, даты изготовления, номера партии, типа ЭД, их ко-

личества и значения сопротивления. Картонные коробки по 10 шт. укладывают в цинковую

коробку, а последнюю – в деревянный ящик, в котором помещается от 500 до 1500 электро-

детонаторов.

31-32) ЭД-З-ИМ - непредохранительные электродетонаторы пониженной чувствительности к блуждающим токам, зарядам статического электричества и механическим воздействиям. Предназначены для инициирования зарядов взрывчатых веществ при взрывных работах на земной поверхности, а также в шахтах и рудниках, не опасных по пыли или газу. Могут применяться взамен электродетонаторов ЭД-З-Н и ЭД-1-3-Т. По сравнению с ЭД-З-Н ЭД-З-ИМ обладают высокой стойкостью к электрическим воздействиям. По сравнению с ЭД-1-3-Т обеспечивают возможность подрыва от автономных взрывных приборов существенно большего количества изделий.

Электродетонаторы ЭД-З-ИМ разделяются на три типа по интервалам между номинальными временами замедления:

ЭД-3-ИМ-К - с интервалами между номинальными временами замедления 25-50 мс 15 серий замедления;

ЭД-3-ИМ-С - с интервалами между номинальными временами замедления 100-250 мс 17 серий замедления;

ЭД-3-ИМ-Д - с интервалами между номинальными временами замедления 500-1000 мс 16 серий замедления.

Марка ЭД	ЭД-8-Э	ЭДКЗ
Безопасный ток, А	0,18	0,18
Сопротивление, Ом.	3,5	3,5
Наружный диаметр, мм	7,2	7,7
Длина, мм	60	72
Длина провода ЭД, м	2,0	2,0
Число серий	-	6
Интервал, мс.	0	25;50;75;100;150;250.

Электродетонатор мгновенного действия (рис. 5.5, а) представляет собой кап-

сюль-детонатор с закреплённым в нём (в дульце гильзы) электровоспламенителем (ЭВ),

имеющем следующее устройство (рис. 5.6). Два изолированных провода (медные, реже же-

лезные или биметаллические) длиной 2…4 м и диаметром 0,5…0,6 мм свиты вместе на дли-

ну 5…10 см. Кончики их на 5…10 мм очищены от изоляции и разведены в виде вилочки, к

концам которой припаян металлический мостик накаливания, длиной 2…4 мм и диаметром

30…35 мк из нихрома (сплава никеля с хромом). Крепление мостика к проводам может быть

эластичное (рис. 5.6, а) и жесткое (рис. 5.6, б). Мостик и часть зачищенной вилочки покрыты

легковоспламеняющимся твёрдым составом, который охватывает их в виде крупной твёрдой капли (воспламенительной головки). Характеристика электродетонаторов приведена в

табл. 5.1.

Электровоспламенитель закрепляется в дульце капсюля-детонатора пластиковой

пробкой и обжатием гильзы. Когда по проводам пропускается ток, мостик накаляется, разо-

гревается и воспламеняет головку. Ее пламя почти мгновенно вызывает взрыв первичного

ВВ, которое возбуждает детонацию вторичного ВВ. Воспламенительная головка двухслой-

ная. Первый слой: смесь роданистого свинца (50 массовых частей), бертолетовой соли (50

частей), свинцового сурика (1 часть) и склеивающего вещества – 4%-ного нитролака. Второй

слой: смесь бертолетовой соли (78 массовых частей) с древесным углем (22 части) и склеи-

вающего вещества – 26%-ного водного раствора столярного клея. Воспламенительную головку лакируют нитролаком

.

Рис. 5.5. Конструкции элсктродетонаторов:

а - мгновенного действия; 6 - короткозамед- ленного и замедленного действия: 1 - пластиковая пробка; 2 - антистатический экран; 3 - элсктровоспламсннтсль; 4 - гильза; 5 - шелковая сетка; 6 и 7- зажигательный и замедляющий состав; 8 - чашечка; 9 и 10 - первичное и вторичное ВВ

33) При взрывании ЭД взрывными приборами в шахтах, опасных по газу и угольной пыли, соединение электродетонаторов должно быть только последовательным. Сопротивление или исправность (целостность) взрывной сети проверяют допущенными для этих целей приборами.

оследовательная схема соединения ЭД наиболее эффективна и

надежна. Ее целесообразно применять во всех случаях, когда нужно

обеспечить получение номинального тока.

Общее сопротивление электровзрывной сети (Ом) при последо-

вательном соединении:

Rобщ=Rм+Rс+n(rк+rд)

где:

Rм – сопротивление магистрали, Ом;

Rс – сопротивление соединительных проводов, Ом (принимаем,

что соединительные провода отсутствуют);

n – число электродетонаторов;

rк – сопротивление одной пары концевых проводов, Ом;

rд – сопротивление одного электродетонатора, Ом.

Lм ⋅ rм

Rм = , Ом

1000

где:

Lм – суммарная длина магистрального провода или кабеля, м;

rм – сопротивление 1000 м одной жилы магистрального прово-

да или кабеля, Ом/м (величина его приведена в табл. 8).

Ток (А), проходящий через каждый электродетонатор, при усло-

вии примерно равного их сопротивления:

Iд = Iобщ = U / Rобщ;

где:

Iобщ – общий ток сети, А;

U – напряжение в месте присоединения магистрали к источнику тока, В.

Преимущества ЭД – простота и возможность применения ис-

точников тока малой мощности. Недостаток – невысокая надежность,

т. к. в случае обрыва сети или преждевременного взрыва электроде-

тонатора неизбежен отказ всей серии или части электродетонаторов.
