Методика проведення замірів:

В середній частині зразка на базі B’=100 мм висвердлюють два ряди отворів діаметром 0.8-1.2 мм. Проводять заміри баз за допомогою деформометра.

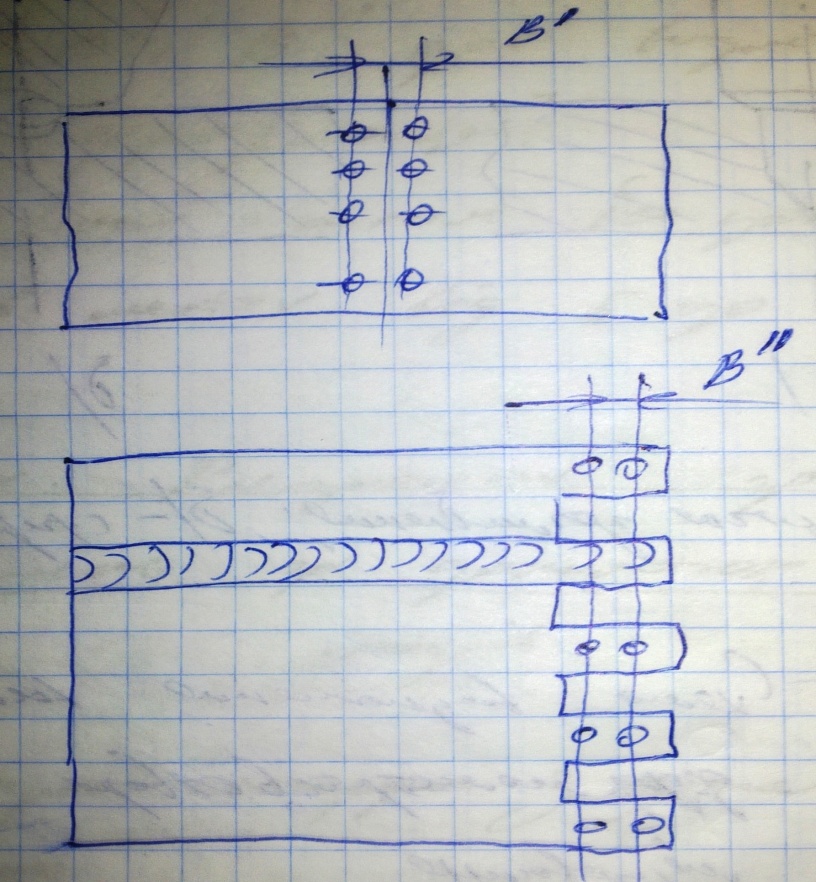

Рис - Схема нанесення баз на дослідний зразок для дослідження пружно-пластичних деформацій в основному металі.

Проводять зварювання після повного остигання пластини,потім знову знімають заміри B” (збіл.) З метою визначення залишкових пружних деформацій,пластину розрізають і повторно знімають заміри B’’’, після цього проводиться розрахунки деформацій.

2. Деформометри з індикаторами годинникового типу

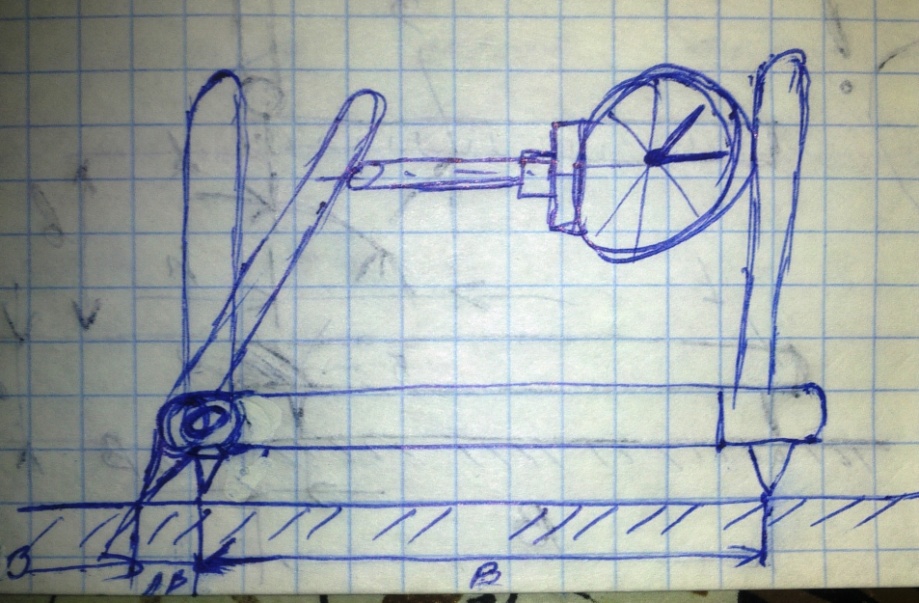

Рис.-Схема механічного деформометра з індикатором годинникового типу

Деформометр складається з двох важелів,що встановлюються на базу(лунки матеріалі),одні з важелів нерухомі,а інші рухомі,деформація бази ∆B сприймається важелем,що рухає шток індикатора. Деформометра даного типу можна застосовувати для вимірювання тимчасових і залишкових деформацій.

3. Деформометри з оптичними перетворювачами

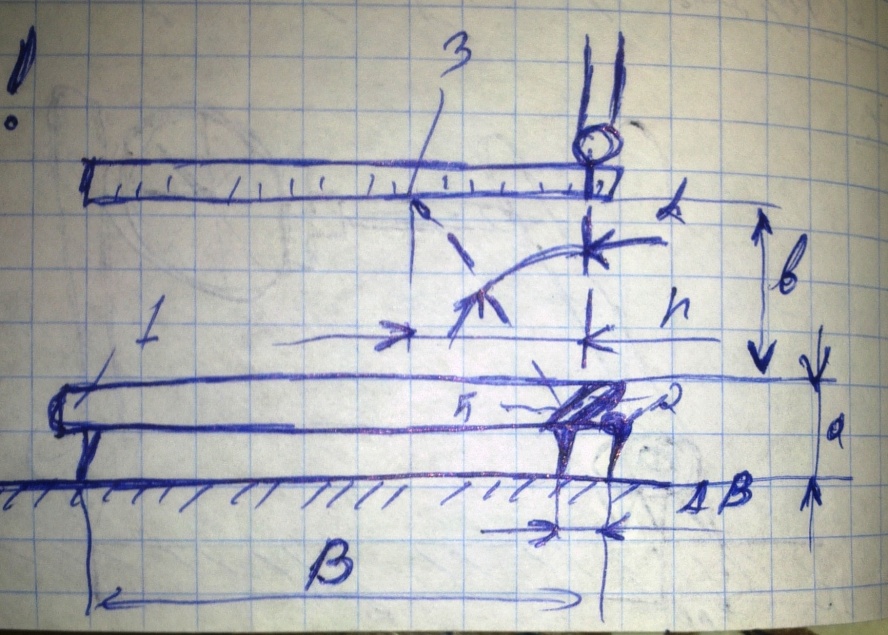

Рис - Схема деформометра з оптичним перетворювачем

Деформометр складається з пружного і рухомого важелів. На рухомому важелів закріплено дзеркало,що в початковому положенні знаходяться в горизонтальному положенні при зміні бази B, на величину ∆ B,рухомий важіль повернеться відносно точки а,на кут α.(Нерухомий 1;рухомий 2; дзеркало - 5; 3-індикатор лінійного типу),що призведе поворот на кут α дзеркала,що спричинить відхилення світлого променя на деякий кут,від цього світлова пляма на шкалі переміститься на 4 одиниці.

4.Деформатори з ємнісними перетворювачами

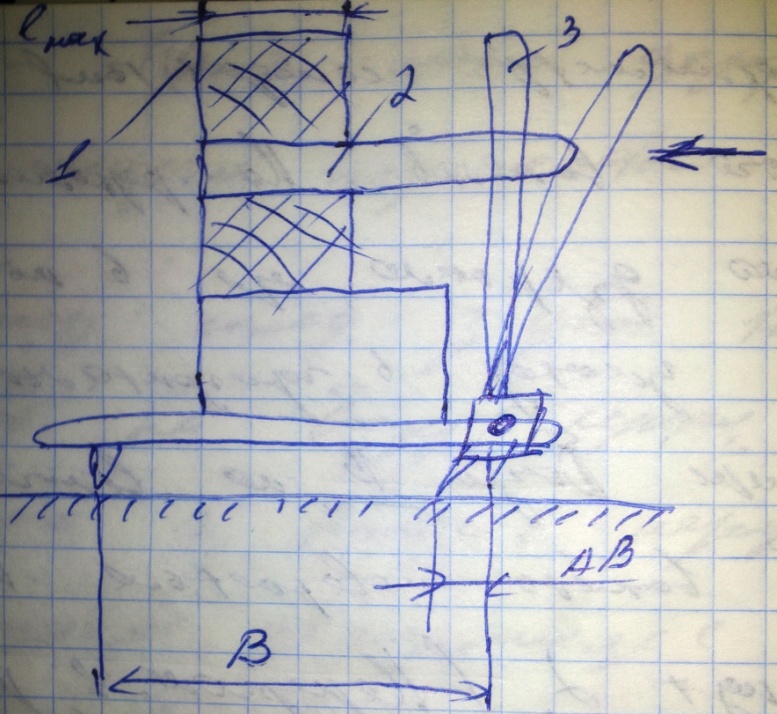

Принципова схема деформометра з ємнісними перетворювачами зображене нижче.

При переміщені рухомого важеля у зв’язку з зміною бази відбувається переміщення рухомого елемента 2,ємнісного датчика 1 на деяку величину ∆ С.

Тема: Електротензометрія

Використовується для вимірювання залишкових напружень тензометрами опору. Дія ґрунтується на зміні електричного опору матеріалів,в результаті деформації. При дії на тензочутливий елемент розтягувальних або стискувальних деформацій змінюються геометричні розміри провідника тензодатчика, і це змінює його опір. Відносна зміна опору визначається залежністю:

S – коефіцієнт тензочутливості тензометра; визначається експериментально, оскільки:

тоді

- зміна опору провідника;

Отже вимірювання пружної деформації полягає у визначенні зміни опору ∆ R провідника тензодатчика.

В даний час застосовуються дротяні,фольгові,напівпровідникові.

Вимірювання напружень за допомогою дротяних тензометрів опору

Конструктивно тензорезистор складається з паперової або плівкової підложки, на якій за допомогою клею прикріпляють чутливий елемент,до якого під’єднюются провідники. В якості чутливого елементу використовуємо дріт константану діаметром 0.012-0.5 мм. Коефіцієнт чутливості константного дроту незмінний аж до руйнування,і рівний S=2. Чутливий елемент виконують у вигляді петлеутворюваючої решітки різної конфігурації.

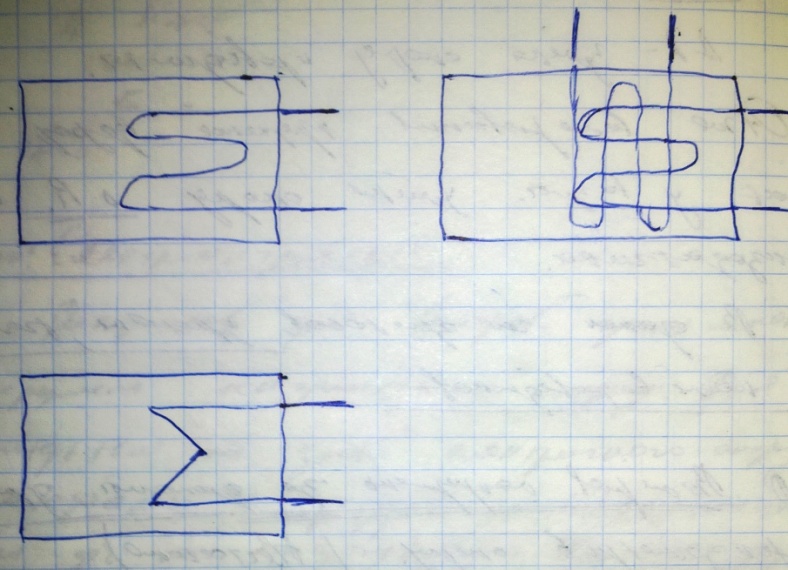

Рисунок 1- Решітки тензочутливий елементів дротяних тензорезисторів

Довжина тензочутливого елементу називається базою тензорезистор. За довжиною бази тензорезистор розділяються на три групи:

- з малою базою l>6 мм.

- середньою від 10 до 30 мм;

- великою більше 40 мм;

Прикладка тензорезистор призначена для елементів ізоляційно чутливого елемента від матеріалу випробуваної деталі і для його закріплення.
