11 Билет
1)Сдвигающие регистры состоят из нескольких одинаковых и связанных частей - разрядов. При воздействии на сдвигающий регистр сигналов сдвига каждый из разрядов регистра устанавливается и состояние, в котором находился до сдвига соседний разряд, и таким образом все двоичное число, хранящееся в регистре, сдвигается на один разряд.
Примеры с маркировкой:
SN74ALS164 (КР1533ИР8) — восьмиразрядный сдвиговый регистр с последовательной загрузкой и параллельной выгрузкой. Оснащён двумя входами, A и B, что позволяет заперев один из них (установив на нём низкий уровень напряжения по положительному фронту тактового импульса), осуществлять ввод данных в последовательном коде по другому входу.
SN74ALS165 (КР1533ИР9), SN74ALS166 (КР1533ИР10) — восьмиразрядный сдвиговый регистр с последовательной выгрузкой, работающий в двух режимах: параллельной загрузки и сдвига,
SN74198 (КР1533ИР13) — восьмиразрядный реверсивный сдвиговый регистр, имеющий четыре режима работы: параллельная загрузка, сдвиг влево, сдвиг вправо и блокировка.
SN74LS295 (КР1533ИР16) — четырёхразрядный реверсивный сдвиговый регистр с тремя состояниями выходов, имеющий четыре режима работы: параллельная загрузка, сдвиг влево, сдвиг вправо и блокировка.

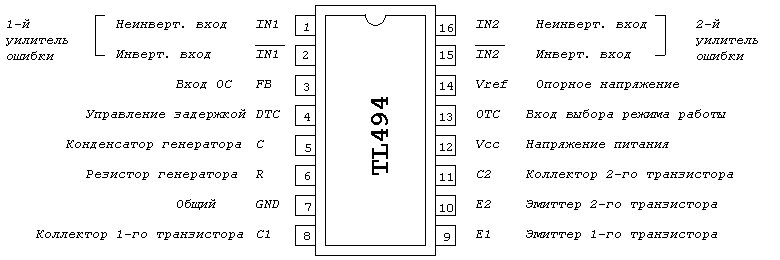

2)ШИМ – контроллер - TL494
"
Проверка
микросхемы ШИМ TL494 и аналогичных
(КА7500).
1.
Включаем блок в сеть. На 12 ноге должно
быть порядка 12-30V.
2.
Если нет - проверяйте дежурку. Если есть
- проверяем напряжение на 14 ноге - должно
быть +5В (+-5%).
3.
Если нет - меняем микросхему. Если есть
- проверяем поведение 4 ноги при замыкании
PS-ON на землю. До замыкания должно быть
порядка 3...5В, после - около 0.
4.
Устанавливаем перемычку с 16 ноги (токовая
защита) на землю (если не используется
— уже сидит на земле). Таким образом
временно отключаем защиту МС по току.
5.
Замыкаем PS-ON на землю и наблюдаем импульсы
на 8 и 11 ногах ШИМ и далее на базах ключевых
транзисторов.
6.
Если нет импульсов на 8 или 11 ногах или
ШИМ греется – меняем микросхему.
Желательно использовать микросхемы от
известных
7. Если картинка красивая – ШИМ и каскад раскачки можно считать живым. 8. Если нет импульсов на ключевых транзисторах - проверяем промежуточный каскад (раскачку) – обычно 2 штуки C945 с коллекторами на трансе раскачки, два 1N4148 и емкости 1...10мкф на 50В, диоды в их обвязке, сами ключевые транзисторы, пайку ног силового трансформатора и разделительного конденсатора."
12 Билет.
1)Mультиплексор— устройство, имеющее несколько сигнальных входов, один или более управляющих входов и один выход. Мультиплексор позволяет передавать сигнал с одного из входов на выход; при этом выбор желаемого входа осуществляется подачей соответствующей комбинации управляющих сигналов.
А
налоговые
и цифровые мультиплексоры значительно
различаются по принципу работы. Первые
электрически соединяют выбранный вход
с выходом (при этом сопротивление между
ними невелико — порядка единиц/десятков
Ом). Вторые же не образуют прямого
электрического соединения между
выбранным входом и выходом, а лишь
«копируют» на выход логический уровень
('0' или '1') с выбранного входа. Аналоговые
мультиплексоры иногда называют ключами
или коммутаторами.
Устройство, противоположное мультиплексору по своей функции, называется демультиплексором. В случае применения аналоговых мультиплексоров (с применением ключей на полевых транзисторах) не существует различия между мультиплексором и демультиплексором; такие устройства могут называться коммутаторами.

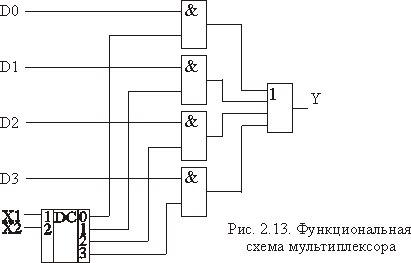

У
стройство:
Разрешающие входы используют для расширения функциональных возможностей мультиплексора. Они используются для наращивания разрядности мультиплексора, синхронизации его работы с работой других узлов. Сигналы на разрешающих входах могут разрешать, а могут и запрещать подключение определенного входа к выходу, то есть могут блокировать действие всего устройства.
В качестве управляющей схемы обычно используется дешифратор. В цифровых мультиплексорах логические элементы коммутатора и дешифратора обычно объединяются.
Использование:
Мультиплексоры могут использоваться в делителях частоты, триггерных устройствах, сдвигающих устройствах и др. Мультиплексоры могут использоваться для преобразования параллельного двоичного кода в последовательный. Для такого преобразования достаточно подать на информационные входы мультиплексора параллельный двоичный код, а сигналы на адресные входы подавать в такой последовательности, чтобы к выходу поочередно подключались входы, начиная с первого и заканчивая последним.
