1 Билет.

1)Синхронный однотактный RS-триггер отличается от асинхронного триггера тем, что состояние триггера меняется при синхронизирующем сигнале равным «1». Синхронизирующий вход обозначается буквой C (clock).

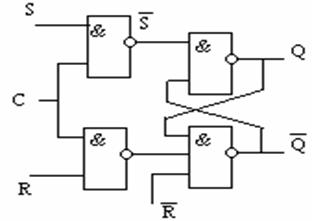

Функциональная схема

С инхронные триггеры, в свою очередь, делятся на триггеры со статическим и динамическим управлением. Триггеры со статическим управлением реагируют на изменение состояния информационных входов, если имеется синхронизирующий сигнал. Поэтому, для исключения  ошибок в логических схемах, необходимо исключить возможность изменения R илиSсигналов во время действия синхронизирующего сигнала.

У триггеров с динамическим управлением длительность синхронизирующего сигнала очень мала. Обычно, эта длительность соответствует переднему или заднему фронту сигнала управления, что исключает возможность изменения управляющих сигналов.

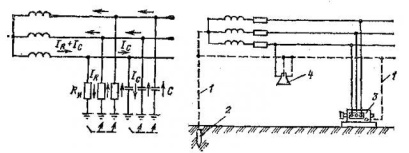

2) Защитное заземление в трехпроводных цепях трехфазного тока.

Между голыми проводами и землей всегда есть ток утечки, поэтому при прикосновении к голому проводу, человека стоящего на земле может поразить, ток может быть более 50мА.

Отсутствует нулевой провод, соединение треугольником или нагрузки симметричны, для защиты персонала от тока, в случае если один из проводов замкнет на корпус, если корпуса не заземлены, то при прикосновении с таким корпусом человек попадет под напряжение прикосновения.

Д ля защиты все корпуса металлических установок заземляют, сопротивлении заземляющей шины не должно быть больше 4 Ом при прикосновении попадает под падение напряжения оно будет меньше 60 В.

При прикосновении к заземленному корпусу при несрабатывании автоматов отцепителей попадает под падение напряжения на земляной шине, сопротивление шины меньше 4 Ом, напряжение прикосновения меньше 60 В.

При повышении сопротивления заземлителя опасность поражения током сохраняется.

Практически при таком замыкании на корпус ток утечки не велик, плавкие вставки могут не сработать, тогда можно было бы сделать заземление нулевой точки.

Т огда при пробое изоляции возникло бы короткое замыкание, фаза на землю, плавкие вставки перегорят, такое заземление недопустимо, нулевая точку нельзя заземлять, тогда напряжение прикосновения почти 220 В, что создаст ток выше 50 мА.

Выводы: при трехпроводной системе электроснабжения потребители рассчитаны под 380 В; все металлические корпуса обязательно заземляют; 0 ни к коем случае не заземляется.

2 Билет.

1)Базовая МК: 8251A (КР580ВВ51А)

Принимает символы в параллельной форме и преобразует в последовательный код. И обратные операции с последовательного кода в параллельный. Так же сигнализирует ЦП что получил данные для просмотра. В буфер шины данных заносятся данные команд: читать, стоять, ждать. Reset – сброс адаптера в исходное состояние. Имеется вход тактовой частоты для внутренних тактовых прерываний ЦП, ввод/ вывод сигналы должны быть выше битовой частоты передачи данных в 30 раз. Основные выводы: Rd- чтение Cs- выбор устройства «Не cs» (с верним подчеркиванием) - когда МК не 8 разрядная (16-24-32) Cd – тип данных Cts готовность принять данные. Вывод: Таким образом он нужен для организации работы процессора на общей шине, может управлять модемом. Во всех блоках происходит управление по мультиплексорам, при работе с внешними устройствами MX ИRA должны иметь коды этих устройств.

2) В общемвыбор мощности БП для ПК, складывается из начинки системного блока. Типа ЦП, кол-ва HDD и оптических приводов, типа и класса ОП, потребляемых мощностей видео картой, материнкой и так же ЦП.
