3.Scada – система «Круг-2000»

SCADA – система «Круг-2000» применяется в следующих отраслях:

- машиностроении.

- деревообрабатывающей промышленности.

- пищевой промышленности.

- нефтегазовой промышленности.

- химической промышленности.

- энергетике.

Архитектура системы «Круг-2000» - многоуровневая иерархическая открытая автоматизированная система распределённого типа, включающая в свой состав отечественные контроллеры ТЕКОН и SCADA – пакет «Круг-2000».

На нижнем уровне применяются ПЛК типа МФК, МФК3000 (до 700 установок может опрашивать), которые выполняет функции сбора, хранения, обработки и автоматического управления, вычисляют показатели качества параметров технических процессов.

Данные с ПЛК нижнего уровня поступают на сервере ОБД и/или АБД для сбора и регистрации данных, математической обработки данных, документирования и архивирования событий. Локальные АРМ предназначены для визуализации оперативной и архивной информации с серверов ОБД и АБД и оперативно-диспетчерского влияния на объекты управления.

Станция инжиниринга – для осуществления пуско-наладочных и сервисных работ по обслуживанию устройств всех уровней - для инженеров и специалистов. По автоматизации.

COM – серверы предназначенные для связи и передачи данных внешним (региональным, корпоративным) АСУ.

На верхнем уровне – АРМ-клиенты – операторские станции диспетчеров и табло коллективного пользования для главных специалистов. Сервер «Web-console» - предназначен для взаимодействия «Текрона» с системами EPR, MES.

Сервер точного времени – для поддержания и коррекции единого астрономического времени на всех уровнях системы. Сигнал точного времени получается со спутника по GPS-приёмнику.

Функциональные возможности системы «Круг-2000»:

1)Контроль и измерение, в том числе телеизмерение и телесигнализация технологических параметров;

2)автоматическое регулирование;

3)технологические защиты и технологические блокировки;

4)регистрация аварийных ситуаций;

5)логическое управление;

6)визуализация информации (экраны операторских станций, тренды, теги);

7)архивирование данных;

8)резервирование станций операторов, серверов, сетей, ПЛК;

9)связь с устройствами «третьих» фирм (программные драйверы);

10)связь с системами управления предприятием (MES, ERP);

11)диагностика;

12)синхронизация системного времени;

13)поддержка OPC-технологии;

Если число контролируемых параметров до тысячи, то SCADA-пакет «Круг-2000» может быть реализован на одной ПЭВМ типа IBM PC, с установленной на нём ОС Windows XP и требующей:

- наличие не менее 512 Мб оперативной памяти,

- не менее 3 Гб дискового пространства,

- видеокарта и монитор, поддерживающие разрешение от 1024x1280,

- наличие сети для связи с контроллером, IP-адрес (172.16.64.xx),

- звуковую карту и динамики для подачи звуковых сигналов при тревогах,

- оптический привод для установки ПО.

Общие технические характеристики:

1)Общее количество аналоговых и дискретных измерительных управляющих каналов – до тридцати тысяч;

2)период обновления информации на верхнем уровне – от одной секунды;

3)периодичность опроса дискретных сигналов – 10мс÷50 мс;

4)периодичность опроса аналоговых сигналов – 20мс÷200 мс;

5)время выдачи управляющего воздействия по каналам технологических защит после обнаружения аварийных ситуаций – не более 0,1÷0,2 секунды;

6)время прохождения команды от момента нажатия оператором-технологом кнопки блока управления до появления на выходных цепях системы – не более одной секунды.

7)количество трендов - до 50000;

8)дискретность записи в тренды - от одной секунды и выше;

9)количество дискретных точек в трендах («глубина» трендов):

оперативных - до 100000;

архивных - ограничено только емкостью дискового накопителя;

10)количество регистрируемых событий (сообщений):

оперативных - до 21000 за сутки;

архивных - ограничено только емкостью дискового накопителя;

11)дискретность регистрируемых событий – от 10 мс.

Современные требования, предъявляемые к качеству выпускаемой продукции, к актуальности и достоверности информации на предприятиях, особо остро ставят задачи построения высокопроизводительных, надежных и безопасных систем мониторинга, управления и сбора данных (Supervisory, Control And Data Acquisition). Именно поэтому естественным является динамичное и интенсивное развитие SCADA «КРУГ-2000». Очередной важный этап развития – версия 3.0, в которой реализовано много принципиально новых, полезных и интересных возможностей, главные из них следующие:

  • Межсерверный обмен и многосерверный доступ;

  • Новая система событий;

  • Новая интегрированная среда разработки программ Пользователя;

  • Встроенный ОРС-клиент;

  • Новая диагностика процессов SCADA «КРУГ-2000»;

  • Функции коммерческого учета теплоресурсов, природного газа и его компонентов в среде исполнения SCADA «КРУГ-2000».

В SCADA «КРУГ-2000» версии 3.0 реализованы гибкие средства межкомпонентного, внутрисистемного взаимодействия, которые позволяют строить системы контроля и управления с ещё более сложными архитектурой и функционалом.

Межсерверный обмен предназначен для прямого обмена информацией между серверами различных АСУ ТП на базе SCADA «КРУГ-2000» версии 3.0. Обмен производится паспортами выбранных переменных и связанными с ними событиями.

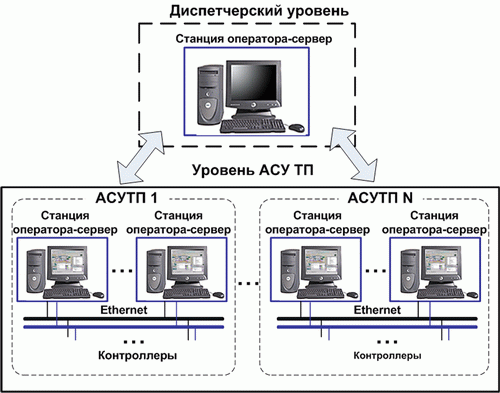

Обмен данными между различными АСУ ТП можно организовать в виде графа произвольной сложности, отображающего связи между серверами АСУ ТП (рис. 4.13). Возможно, например, на одном рабочем месте организовывать мониторинг технологических процессов нескольких АСУ ТП. Для этого достаточно создать на этом рабочем месте базу данных, состоящую исключительно из каналов связи с переменными, получаемыми с других АСУ ТП.

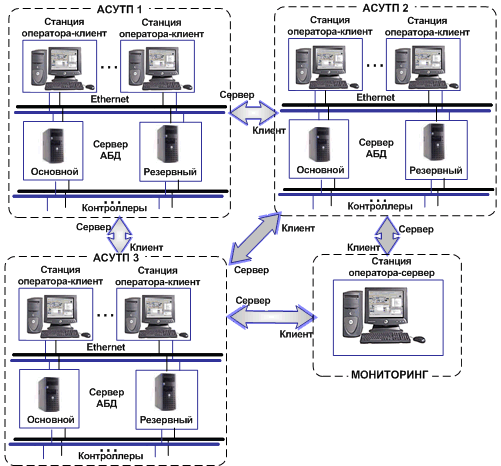

Межсерверный обмен поддерживает резервирование серверов как на АСУ ТП источнике данных (серверная АСУ ТП), так и на АСУ ТП приемнике данных (клиентская АСУ ТП). Для этого используется новый протокол обмена «Сервер БД», поддерживающий резервирование каналов связи «Сервер БД». Серверы АСУ ТП могут быть одновременно источниками и приемниками данных как для двух АСУ ТП, так и для другого произвольного количества систем (рис.27)

Рис. 27 Архитектура межсерверного обмена

Многосерверный доступ – это возможность легкого переключения доступа клиентских станций к нескольким Серверам базы данных через интерфейс Пользователя.(рис.28).

Рис.28. Настройка подключения клиентов к серверам

Главные принципы среды разработки КРУГОЛ:

  • Один проект и для станции оператора и для контроллера;

  • Один проект – много платформ (Windows, Linux, QNX).

Привязка ОРС тэгов к переменным базы данных является максимально открытой для Пользователя и позволяет связать любой атрибут тега с любым атрибутом в паспорте любой переменной БД .
