4. Основные меры защиты от поражения током

К ним относятся:

  • обеспечение недоступности токоведущих частей, находящихся под напряжением, для случайного прикосновения;

  • электрическое разделение сети с помощью разделяющих трансформаторов;

  • применение безопасного малого напряжения (не выше 42 В);

  • повышение класса электротехнических изделий от поражения электрическим током (например, путем использование двойной или усиленной изоляции токоведущих частей оборудования);

  • защитное заземление и зануление;

  • защитное отключение;

  • применение специальных электрозащитных средств

Рассмотрим некоторые наиболее распространенные способы защиты.

Защитное заземление ЗЗ- это преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением.

Принцип действия ЗЗ основан на снижении до безопасных значений напряжений прикосновения и шага, обусловленных замыканием на корпус. Это достигается уменьшением потенциала заземленного оборудования, а также выравниванием потенциалов за счет увеличения потенциала основания, на котором стоит человек, до потенциала, близкого по значению к потенциалу заземленного оборудования.

Область применения ЗЗ — трехфазные трехпроводные сети напряжением до 1000 В с изолированной нейтралью и выше 1000 В с любым режимом нейтрали.

Типы заземляющих устройств:

  • выносное — характеризуется тем, что заземлитель его вынесен за пределы площадки, на которой размещено оборудование. Применяется при малых значениях тока замыкания для установок до 1000 В;

  • контурное — характеризуется тем, что его одиночные заземлители размещаются по контуру площадки, на которой находится оборудование. Этим обеспечивается выравнивание потенциалов основания и оборудования.

Для обеспечения безопасности необходимы соответствующие величины сопротивлений заземления. Согласно ПУЭ сопротивление защитного заземления в любое время года не должно превышать:

  • 4 Ом — в установках до 1000 В, если при этом мощность источника тока больше 100 кВА и менее, то сопротивление допускается не более 10 Ом;

  • 0,5 Ом в установках свыше 1000 В с заземленной нейтралью;

  • 250/IЗ, но не более 10 Ом в установках свыше 1000 В с изолированной нейтралью.

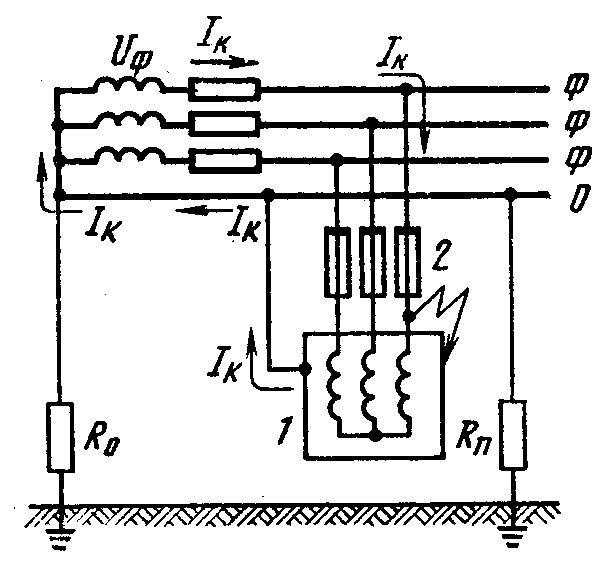

Зануление применяется в качестве защиты при замыкании на корпус в сетях с заземленной нейтралью напряжением до 1000 В. Занулением называется преднамеренное соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением.

Принцип действия зануления состоит в превращении замыкания на корпус в однофазное короткое замыкание, т.е. замыкание между фазным и нулевым проводом. Возникающий при этом большой ток обеспечивает срабатывание защиты (плавких предохранителей, автоматических выключателей).

1 — корпус оборудования

2 — аппараты для защиты

R0 — сопротивление заземления нейтрали

RП — сопротивление повторного заземления нулевого защитного проводника

Для уменьшения опасности при обрыве нулевого проводника он заземляется повторно.

Защитное отключение применяется дополнительно тогда, когда другие виды защиты малоэффективны. Представляет собой автоматическое отключение электроустановки при возникновении в ней опасности поражения током. Время срабатывания устройств защитного отключения УЗО не более 0,2 с.

УЗО реагируют на опасное изменение параметров электрической цепи и по этому признаку подразделяются на УЗО, реагирующие на напряжение корпуса относительно земли и оперативный постоянный ток.

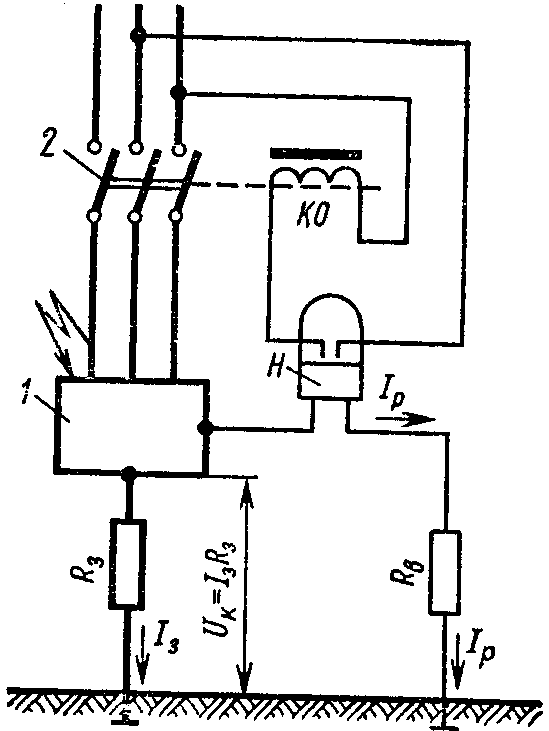

УЗО, реагирующие на напряжение корпуса относительно земли

1- корпус

2- автоматический выключатель

КО - катушка, отключающая

РН - реле напряжения

RЗ - сопротивление защитного заземления

RВ - сопротивление вспомогательного заземления

Этот вид УЗО используется как дополнение к заземлению или занулению. При аварийном замыкании на корпус вначале проявится защитное свойство заземления (зануления), в результате чего напряжение корпуса будет ограничено пределом UК.

При нарушении работы заземления и повышении напряжения (UUК) реле максимального напряжения замыкает контакты и на отключающей катушке появляется питание. Втягивается сердечник УЗО, в результате чего установка отключается от сети.

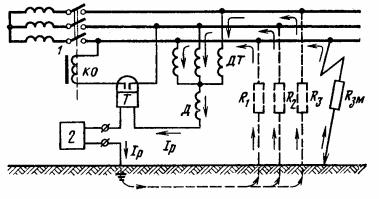

Для автоматического контроля изоляцию сети и защиты человека при прикосновении его к токоведущей части применяются УЗО, реагирующие на оперативный постоянный ток.

Устройство срабатывает при превышении безопасного уровня тока утечки.

1 - автоматический выключатель; 2 - источник постоянного тока;

КО - катушка отключения выключателя; ДТ - дроссель трехфазный; Д - дроссель однофазный; Т - реле тока; R1, R2, R3 - сопротивления изоляции фаз относительно земли; RЗМ - сопротивление замыкания фазы на землю
