- •Шпора к срезу по предмету – Контактная сеть
- •1)Опишите назначение и конструкцию простой контактной подвески. Способы изменения прогиба простой контактной подвески в опорном узле.
- •2)Перечислите основные виды цепных контактных подвесок с указанием составляющих их элементов и объясните назначение и взаимосвязь друг с другом каждого элемента подвески.
- •3)Охарактеризуйте основные отличительные признаки цепных контактных подвесок. Приведите схему рессорной цепной контактной подвески с основными геометрическими параметрами.
- •4)Опишите расположение контактного повод и несущего трос на прямых и кривых участках пути при различных типах цепных контактных подвесок, укажите основные параметры.
- •5)Приведите схему типовой рессорной подвески. Основные критерии выбора типа конструкции цепных контактных подвесок для перегонов и станций. Параметры системы “контактная подвеска – токоприёмник”.
- •6)Перечислите основные свойства несущих тросов цепных контактных подвесок. Назовите марки проводов, применяемых в качестве несущих тросов.
- •7)Условные обозначения многопроволочных проводов. Материал несущего троса и контактного провода. Провода применяемые на электрифициированных линиях.
- •8)Перечислите свойства материала для контактного провода. Приведите маркировку контактного провода и объясните, какое влияние оказывают лигирующие элементы на его свойства.
- •9)Перечислите марки проводов, применяемые для контактного провода. Нарисуйте форму сечения контактных проводов и объясните, как она влияет на их свойства.
- •10)Перечислите, какие провода применяются в качестве усиливающих, питающих и отсасывающих линий и поясните условия их применения на данных линиях.
- •11)Объясните, каким требованиям должны удовлетворять изоляторы, пояснив сущность данных требований. Приведите классификацию и маркировку изоляторов.
- •12)Охарактеризуйте уровень изоляции контактной сети постоянного и переменного тока исходя из воздействия различного рода напряжений.
- •13)Перечислите основные требования предъявляемые к арматуре контактной сети, какой прочностью должно обладать соединение проводов.
- •14)Перечислите назначения электрических соединителей: поперечных, продольных и обводных.
- •15)Поясните назначения анкерных участков контактных подвесок и их сопряжений.
- •16)Поясните назначение воздушных стрелок и образующих их элементов.
- •17)Поясните назначение заземлений и их устройство в контактной сети.
- •18)Перечислите основные положения ветроустойчивости контактной сети.
- •19)Поясните принцип питания и секционирования контактной сети.
- •20)Объясните назначение и нарисуйте схемы не изолирующих сопряжений.
- •21)Объясните назначение и нарисуйте схемы изолирующих сопряжений.
- •22)Объясните назначение и нарисуйте схему нейтральных вставок.
- •23)Объясните назначение, типы и нарисуйте условные обозначения секционных изоляторов в схемах питания и секционирования.
- •24)Объясните назначение, типы и нарисуйте условные обозначения секционных разъединителей применяемых в контактной сети.
- •25)Объясните назначение и типы приводов секционных разъединителей применяемых в контактной сети.
- •26)Объясните назначение и нарисуйте дроссель-трансформаторы в рельсовой сети.
- •27)Охарактеризуйте посты секционирования и нарисуйте их схемы.
- •28)Охарактеризуйте типы токоприёмников применяемых на электроподвижном составе.
- •29)Поясните правила составления планов (трассировки) контактной сети станции и перегона.
- •30)Опишите назначение и конструкцию фиксаторов. Принцип действия фиксаторов.
- •31)Приведите классификацию, устройство ,назначение и область применения железобетонных опор контактной сети.
- •32)Перечислите основные требования по охране труда к персоналу, который будет обслуживать электроустановки.
- •33)Основные категории, на которые подразделяются работы, на контактной сети в отношении мер безопасности.
- •34)Поясните организацию работ с полным снятием напряжения и заземлением на контактной сети в соответствии с требованиями по правилам техники безопасности.
- •35)Поясните организацию работ под напряжением на контактной сети в соответствии с требованиями по правилам техники безопасности.
14)Перечислите назначения электрических соединителей: поперечных, продольных и обводных.
Ответ: Электрические соединители – между отдельными проводами, или участками контактной подвески обеспечивают параллельное соединение их, и непрерывность цепи контактной сети для прохождения электрического тока. В зависимости от назначения и места установки различают: поперечные, продольные и обводные электрические соединители. Поперечные соединители – устанавливают между всеми проводами контактной сети, относящимися к одному пути или группе путей на станции. Такое соединение обеспечивает протекание тока по всем параллельно расположенным проводам. В горловинах станций на боковых путях, где электровозы постоянного тока трогаются с тяжёловесными составами, в каждом пролёте между опорами не менее 2-ух подвесок соединяются между собой, и между несущим тросом и контактным проводом предусматриваются электрические соединители. Продольные соединители – устанавливают в местах сопряжения анкерных участков, на воздушных стрелках и местах подключения усиливающих и питающих проводов к контактной подвеске. Обводные соединители – монтируют в тех местах, где необходимо соединить отдельные провода, заанкерованные на опоре, или искусственном сооружении с разных сторон, и выполнить в этом месте недостающее сечение контактной сети. Электрические соединители, устанавливаемые между контактным проводом и несущим тросом, изготавливают из медного неизолированного гибкого (МГ) или медного неизолированного (М) провода сечением не менее 70 мм2 на участках постоянного тока, и не менее 50 мм2 на участках переменного тока.
15)Поясните назначения анкерных участков контактных подвесок и их сопряжений.

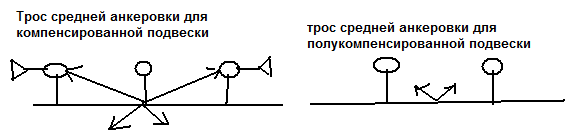

Ответ: Контактные подвески выполняют в виде отдельных участков длиной не более 1500 м, механически не зависимых друг от друга. Такое разделение позволяет осуществить: компенсированные анкеровки её проводов, уменьшить зону повреждения в случае обрыва проводов; упрощает монтаж подвески, т.к. её можно сооружать отдельными участками. Достигается такое разделение закреплением (анкеровкой) одного конца провода на специальной, более мощной опоре, способной воспринять натяжение провода. Затем провод подвешивают к ряду промежуточных опор. Другой конец провода закрепляют через компенсатор, или жёстко на такой же мощной опоре. Эти опоры называют анкерными. А расстояние между этими опорами – длина анкерного участка (Lау). Чтобы устранить возможные нежелательные перемещения проводов в сторону одного из компенсаторов, примерно в середине анкерного участка устраивают специальный узел контактной подвески, называемый средней анкеровкой. В местах, где токоприёмники переходят с контактных проводов одного анкерного участка на контактные провода следующего анкерного участка, монтируют сопряжения анкерных участков. Сопряжения бывают: неизолированные т.е. только с механическим разделением цепных подвесок, и изолирующие (с секционированием), в которых кроме механического, осуществлено и электрическое разделение.

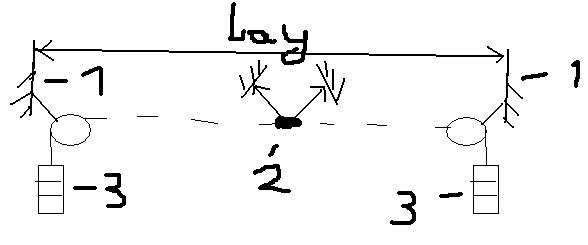

Схема анкерного участка при двусторонней его компенсации:
Где 1 – анкерная опора, 2 – средняя анкеровка, 3 – компенсатор
